一、概述

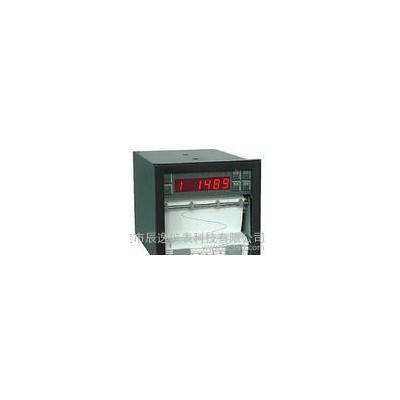

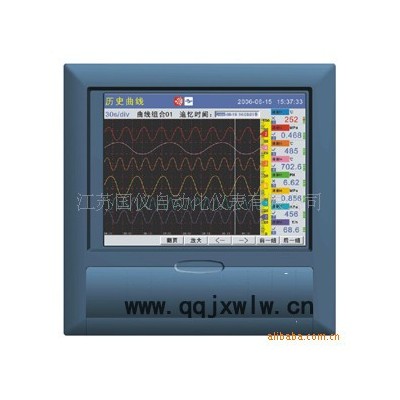

GY-X10智能有紙記錄儀以獨特的熱打印記錄方式和先進的微處理器控制技術，實現了無與倫比的高記錄清晰度、高精度、高可靠性、多功能且便于操作?？蛇B續記錄和數字打印。

   該儀表的每個通道均可直接選擇接收多種熱電偶、熱電阻、電壓和電流信號，并可對被測信號進行數字顯示及進行趨勢記錄和數字記錄，能在本身打印的100mm寬的紙格上同時記錄刻度值、時間及每一個信號的曲線，并將通道號印在各通道的軌跡旁。可通過鍵盤設定測量信號種類、小數點位置、顯示范圍、記錄邊界、報警值、回差、系統誤差的校正、記錄標尺、數據打印間隔、走紙速度、打印深度及時間等參數，并對所設參數加以保護。廣泛應用于醫藥、石油、化工、冶金、電力等行業及科研單位。

二、GY-X10智能有紙記錄儀主要性能及技術指標

 1．輸入通道: ·單點 雙點 三點 四點 五點 六點 八點
                ·每個通道的測量信號種類可由用戶自己設定

                 也可在定貨時注明。[由廠方為用戶設定好]

 2．通道隔離: ·輸入通道之間相互隔離，無干擾。

 3．顯示功能: ·測量值的定點或巡回顯示

                ·設定參數顯示[在設定狀態下]

                ·報警提示符及提示燈

                 ·時間顯示[在所有輸入信號全部關閉情況下]

 4．記錄功能: ·采用進口固定式熱敏頭，無筆墨消耗，無筆位

                 誤差，抗震動

                ·在100mm范圍內有800個熱印點

                ·對測量值進行趨勢記錄和數字記錄

                ·在記錄曲線同時打印標尺刻度及每個通道標記

                ·每隔100mm打印一次刻度值、當前時間和走紙速度

 5．實時時間:  ·由鍵盤設定當前日期和時間

                 ·即使掉電,也不影響正常計時

6．曲線遷移功能: 通過對記錄邊界的設定，可使不同通道的趨勢記錄曲線分離開。

7．標度變換功能: 對于電壓及電流輸入信號，可通過對顯示范圍的設定，實現顯示及記錄對輸入信號的線性標度。對于熱電偶及熱電阻信號顯示范圍就是其測量范圍。

8．輸入信號種類及測量范圍: 各種熱電偶、熱電阻、標準電壓及電流信號，由鍵盤設定選擇。                                  表一

9． 走紙速度: 通過鍵盤任意設定，走紙速度為10 mm/h到990mm/h。

10．報警功能:

·提供六組繼電器接點輸出，由用戶任意組合使用

       ·每個通道報警均可選擇上限、下限、差值上限、差值下限

      &nb, sp;·每個通道的報警回差可設定，繼電器動作時有指示燈提示

       ·繼電器觸點容量：24VDC, 3A；  220VAC, 3A

11．通訊：      可提供RS232C或RS485通訊接口

                  【此項為擴展功能,定貨時須注明】

12．模擬量輸出：可提供兩路4 ~ 20 mA模擬量傳送輸出

                  【此項為擴展功能,定貨時須注明】

13．采樣周期:              0.6S

14．數字顯示及報警精度: ±0.2%F?S

15．趨勢記錄精度:        ±0.2% 「兩幅」

16．數字記錄精度:        ±0.2%F?S

17．輸入阻抗: 大于10MW〖注：進行電流測量時，輸入阻抗為250W〗18．功率消耗:       不大于30W

19．正常工作環境:溫度范圍：0～50°C  濕度范圍：10～85 % R?H

20．電源電壓:    220 V;  50 Hz

21．外形尺寸:    144?144?200 mm

22．開孔尺寸:    138+1?138+1 mm

三、工作原理及特點簡介

每路輸入信號經程控放大，24位分辨率A/D轉換，光電隔離送至單片機處理。從而徹底消除了各輸入通道之間的干擾，消除了輸入通道與CPU之間的干擾。使用高精度數字溫度傳感器，進行熱電偶的冷端溫度補償。為了提高長期穩定性，本記錄儀放棄了傳統的用電位器調整放大倍數及零點的方法，代之以軟件程序調校法，并實現了放大倍數的程控放大。出廠前廠方對各項參數均已調試完成。用戶可通過鍵盤設定對系統誤差進行平移校正。
