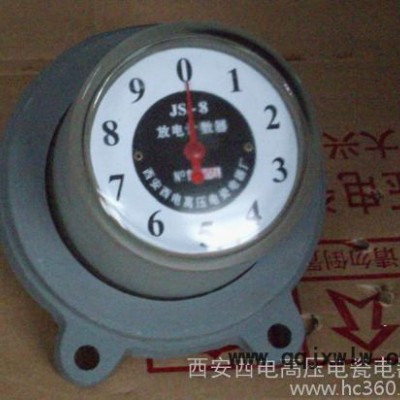

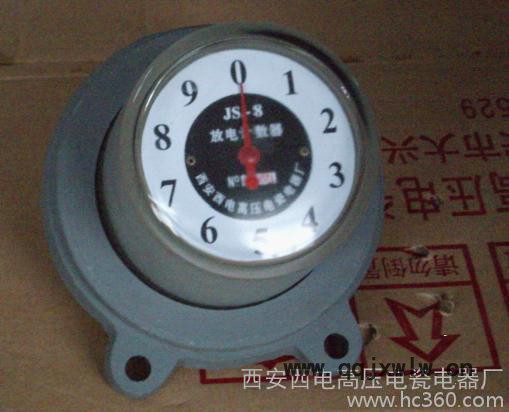

放電計數器
一、用途
JS-8、JS-8A型放電計數器是串聯在避雷器下面，用來記錄避雷器動作次數的一種裝置。JS-8型適用于系統電壓3~220kV；JS-8A型適用于330 kV及以上電壓等級的氧化鋅及閥式避雷器。使用地點環境條件與相連接的避雷器相同。但海拔高度不超過2000m。它不適用于嚴重腐蝕金屬及絕緣件的氣體，有嚴重污穢和有劇烈振動的地方。
二、結構和性能
JS-8、JS-8A型放電計數器主要由閥片、硅橋式整流器、電容器、電磁計數器等元件組成。它是利用通過避雷器的能量（沖擊電流的續流），在閥片上取壓，經硅橋式整流器，單向?qū)﹄娙萜鞒潆?，并以直流對電磁計?shù)器線圈放電而使計數器吸動一次，（即記錄一次），來實現記錄動作的次數。在結構上采用透明的耐熱玻璃罩，密封橡皮墊，底板及法蘭等進行卡裝密封；高壓出線端從底板中心引出。它具有靈敏度高、記錄準確可靠、顯示清晰明顯、結構輕巧、外形美觀、安裝使用方便和密封可靠等優點，其外形尺寸見附圖。
三、技術標準
JS-8、JS-8A型放電計數器符合機械部標準“JS-2440-78放電計數器技術條件”的規定。其主要性能詳見特性表。
特 性 表
產品 型號 | 適用 系統 電壓 （kV） | 性能 | 主要尺寸 (mm) | 重量 kg | |||||
閥片殘壓 | 動作 特性 | 通流能力 | 外徑 | 高度 | 長度 | ||||
U5kA 不大于 (kV) | U10kA 不大于 (kV) | 在波型8/20μS沖擊電流與相應工頻續流聯合作用 | |||||||
JS-8 | 6-220 | 1 | 在波形3/20μS輻 值100~5000A沖擊 電流準確動作 | 5000A，20次以上 | 151 | 162 | 166 | 2.8 | |
JS-8A | 330及 以上 | 1.1 | 在波形8/20μS幅 值100~10000A沖 擊電流下準確動作 | 1000A，20次以上 | |||||
