一、概述

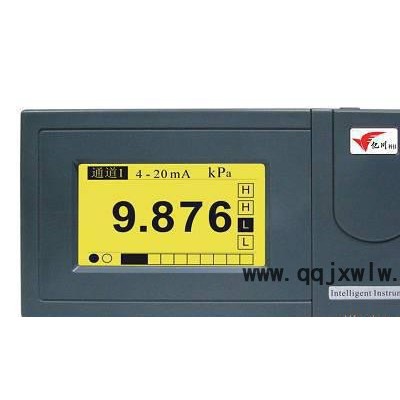

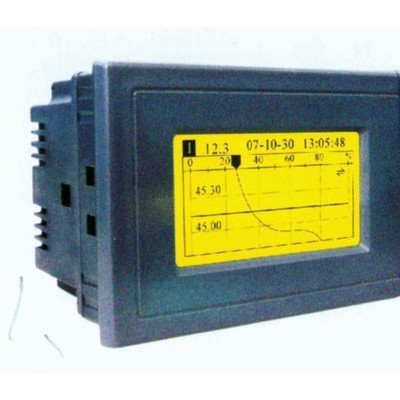

     我公司生產的流量積算無紙記錄儀集流量積算、圖形顯示、無紙記錄于一身，該儀表同時對流量測量中的流量信號、溫度信號、壓力信號進行采樣、存儲。其具有數顯、曲線、棒圖多種顯示界面，直觀的反映流量測量中各參數瞬時量和變化趨勢。該儀表自動生成365天的日累積報表和連續12個月的月累積報表，提供**多12次停電記錄。在流量計量和流量貿易結算中，該儀表有著廣闊的應用。

二、功能特點

  使用簡單可靠——儀表采用帶LED背光的圖形液晶顯示器，全中文人機界面，操作使用極其簡單，組態簡                       便、可靠，無需專門培訓即可掌握。軟件密碼鎖保證組態安全。

  輸入全隔離——具有多種傳感器輸入型式可供選擇，提供各種傳感器的算法。輸入信號之間、輸入回路與主機之間完全隔離，使得儀表的抗干擾能力大大提高，儀表運行高度穩定、可靠。

  數據備份——通過RS232通訊接口與便攜計算機，掌上電腦（PDA）連接，直接讀取儀表歷史數據，再傳給管理計算機，通過數據管理軟件，對所取數據進行分析、計算、存檔，打印處理。

  遠程抄表——通過RS232通訊與無線電臺連接，由遠程計算機通過電話線撥號直接讀取儀表歷史數據。

  顯示豐富直觀——具有強大的顯示功能，儀表能顯示檢測過程的所有參數及工程單位；實時趨勢曲線顯示、歷史曲線追憶；提供智能化歷史趨勢全自動回放功能，同時提供定位回放功能，直接查詢某年、月、日、時、分、秒的數據，方便快捷。

  實時時鐘——采用硬件實時時鐘，掉電情況下仍能正常運行，走時準確，斷電數據保護不用后備電池，保護時間長達十年以上。高可靠的集成WATCHDOG電路，上電、掉電自動復位，保證儀表**死機。

三、主要技術指標

l        輸入信號

   模擬量：電壓：（0-5）V、（1-5）V或毫伏信號；電流：（0-10）mA或（4-20）mA

           電阻：Pt100、Cu50脈沖量：波形：矩形波、正弦波或三角波

           幅度：低電平（0-2）KHz

           輸入隔離耐壓：大于1000V

            傳感器隔離配電：24VDC或12VDC（由用戶指定）

l        輸出信號

  模擬量：（4-20mA負載電阻小于600Ω）；通訊接口：RS232C或RS485；波特率：2400、9600、19200

  開關量輸出：繼電器觸點容量為3A、250VDC（阻性負載）

l        記錄時間：三筆記錄36小時/筆（記錄間隔1秒）~360天/筆（記錄間隔4分）

l        精度：輸入：滿量程的±0.2%共模抑制比>120dB、串模抑制比>50dB（工頻）

        輸出：滿量程的±0.3%

l        電源：開關電源85VAC-265VAC，50Hz±5%    功耗：<8W

l        斷電保護時間：用FLASH   MEMORY保存設置參數和歷史數據，斷電后數據可**保存；采用硬件時鐘，掉

電后可運行10年。

l        工作環境：溫度：0-50℃    相對濕度0-85%RH
