一、產品概述

YQK-2000系列多通道有紙記錄儀可接收多種熱電偶、熱電阻、電壓和電流信號，并進行曲線和數字記錄，廣泛應用于醫藥、石油、化工、冶金、電力等行業及科研單位。

二、主要性能和技術指標

1．輸入通道:?1-8點
?每個通道的測量信號種類可由用戶自己設定
2．通道隔離:?輸入通道之間相互隔離，無干擾。
3．顯示功能:?測量值的定點或巡回顯示
?設定參數顯示[在設定狀態下]
?報警提示符及提示燈
?時間顯示[在所有輸入信號全部關閉情況下]

4．記錄功能:?采用進口固定式熱敏頭，無筆墨消耗，無筆位誤差，抗震動
?在100mm范圍內有800個熱印點

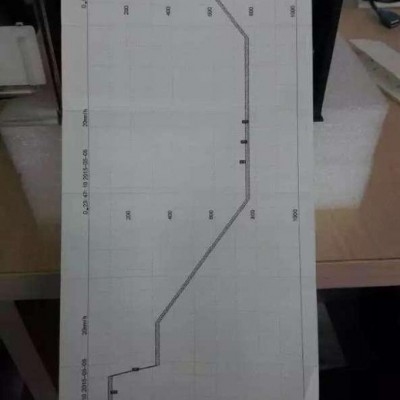

?對測量值進行趨勢記錄和數字記錄
?在記錄曲線同時打印標尺刻度及每個通道標記
?每隔100mm打印一次刻度值、當前時間和走紙速度
5．實時時間:?由鍵盤設定當前日期和時間
?即使掉電,也不影響正常計時
6．曲線遷移功能:通過對記錄邊界的設定，可使不同通道的趨勢記錄曲線分離開。
7．標度變換功能:對于電壓及電流輸入信號，可通過對顯示范圍的設定，實現顯示及記錄對輸入信號的線性標度。對于熱電偶及
熱電阻信號 顯示范圍**是其測量范圍。
8．輸入信號種類及測量范圍: 各種熱電偶、熱電阻、標準電壓及電流信號，由鍵盤設定選擇。
9．走紙速度: 通過鍵盤任意設定，走紙速度為10 mm/h到1990mm/h。
10．報警功能:?提供六組繼電器接點輸出，由用戶任意組合使用
?每個通道報警均可選擇上限、下限、差值上限、差值下限
?每個通道的報警回差可設定，繼電器動作時有指示燈提示
?繼電器觸點容量：24VDC, 3A； 220VAC, 3A
11．通訊：RS232C或RS485通訊接口
12．模擬量輸出：兩路4 ~ 20 mA模擬量傳送輸出
13．采樣周期: 0.6S±

14．?dāng)?shù)字顯示及報警精度: 0.2%FS「兩幅」±

15．趨勢記錄精度: 0.2%±

16．?dāng)?shù)字記錄精度: 0.2%FS
17．輸入阻抗: 大于10M歐姆〖注：進行電流測量時，輸入阻抗為250歐姆〗
18．功率消耗: 不大于30W
19．正常工作環境: 溫度范圍：0～50度 濕度范圍：10～85 % RH
20．電源電壓: 220 V; 50 Hz
21．外形尺寸: 144 × 144 × 200 mm
22．開孔尺寸: 138 × 138 mm
