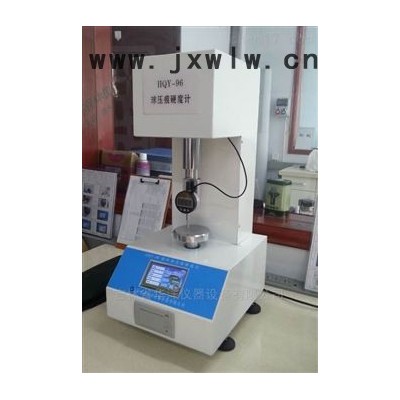

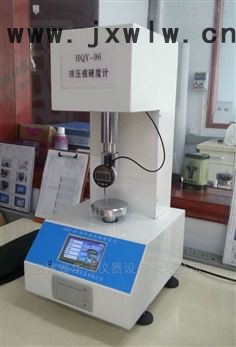

HQY-96 塑料球壓痕硬度計

一 產品名稱： 塑料球壓痕硬度計

二 產品型號： HQY-96

三、 概述：

       塑料球壓痕硬度計是在指以規定直徑的鋼球，在試驗負荷作用下，垂直壓入試樣表面，保持一定時間后單位壓痕面積上所承受的平均壓力測試儀。

      我公司研制的塑料球壓痕硬度計，采用自動加載、計時選擇、變形采集等方式、并淘汰了普遍采用的數碼塊顯示方式，而采用觸屏彩顯中文漢字顯示、語音提示。這樣，操作者在開機之后就可以根據液晶屏上的漢字提示進行試驗操作，極大的方便了用戶。塑料球壓痕硬度計各項參數符合GB3398.1-08塑料 硬度測定 球壓痕法、ISO 2039-1-2001 塑料 硬度測定 壓球法： 等相關標準中的規定。

塑料球壓痕硬度計特點：

1、本儀器采用微處理控制和集成化、數字化的測控技術。按標準試驗流程進行程序化設定.

2、中文彩晶顯示，觸摸屏操作，方便易懂。

3、采用數顯千分表、高精度力值測量系統、控制穩定。

4、微型打印機進行數據打印。

5、本儀器升級為觸摸屏控制，方式新穎，操作便捷簡便，更具人性化。

6、更換了原有的單色液晶顯示屏，使用了大尺寸的65535真彩色彩屏，視覺效果更好，界面顯示信息更多。

7、完善了試驗結果的計算功能，保留小數，將結果四舍五入，使得計算結果更準。

8、各種參數設定可以任意設定，更便于試驗人員的可操作靈活性，滿足更多的試驗要求。

9、試驗中的任意步驟均可手動跳過，方便測試。

 四、 塑料球壓痕硬度計工作原理：

根據標準相關要求，在由機架、加荷裝置、壓痕深度指示裝置、計時裝置及壓頭（嵌有規定直徑的鋼球）所構成的機構，由加荷裝置在給定試驗負荷作用下壓頭垂直壓入試樣表面，保持一定時間后單位壓痕面積上所承受的平均壓力。以kgf/mm2或N/ mm2表示。

球壓痕硬度值按下式計算：

       0．21P

H=------------------------

     25πD（h-0.04）

式中：H——球壓痕硬度，kgf/mm2或N/ mm2

    P——試驗負荷，kgf或N；

    D——鋼珠直徑，mm；

    h——校正機架變形后的壓痕深度，mm。

注：h=h1-h2;

      h1——試驗負荷下的壓入深度，mm；

      h2——儀器在試驗負荷下的機架變形量，mm

五、主要技術參數：

1．初負荷：

             球壓痕：9.8N

2．試驗負荷：

             球壓痕：49N、132N、358N、612N、 961N

3．壓頭直徑：

            球壓痕：Ф5mm，Ф10mm

4．試樣高度：4mm

5．壓痕深度指示最小分度值：0.001mm

6．計時量程：10-90S

7．計時精度：±1%

8．示值精度：±1%

9．主機變形量：≤0.04mm

六 主要配置及附件：

   主機一套

   主機壓頭（￠5mm；￠10mm）

   微型打印機一臺

   使用說明書一份:

七、主要部件及產地：
