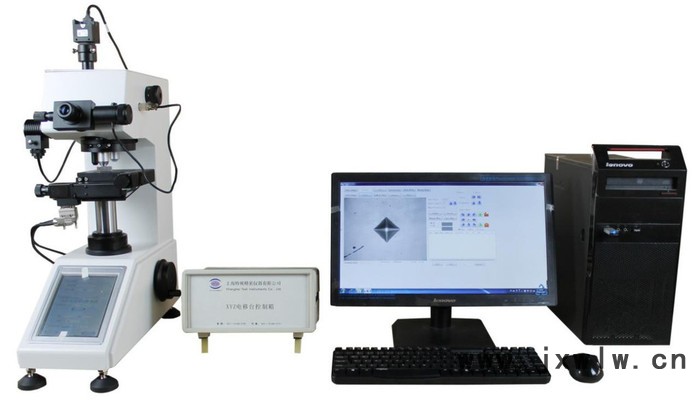

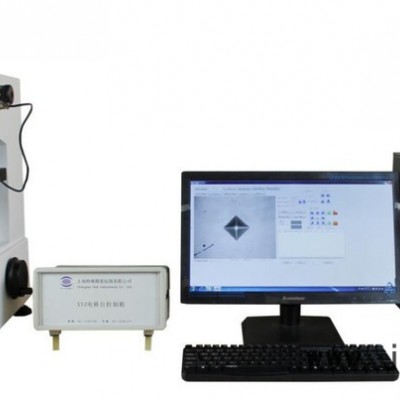

型號

THVS-1MDX-AXYZF

硬度計主機

試驗力

10gf (0.098N)、25gf (0.245N)、50gf (0.49N)、100gf (0.98N)、 200gf (1.96N)、300gf (2.94N)、500gf(4.9N)、1kgf (9.8N)

符合標準

GB/T4340，ASTM E92

最小測試單位

0.01μm

轉換標尺

HRA、HRB、HRC、HRD、HRF、HV、HK、HBW、HR15N、HR30N、HR45N、HR15T、HR30T、HR45T

硬度測試范圍

8~2900HV

試驗力施加方法

自動（加荷、保荷、卸荷）

物鏡、壓頭轉換

自動

測量目鏡

10X

物鏡放大倍率

10X(測試)、40X(測試)（20X可選）

試驗力保荷時間

0~99s

壓頭到機壁距離

100mm

數據輸出

LCD顯示

數據存儲

測量值以EXCEL格式保存在Ｕ盤中

電源

AC220V+5%，50-60Hz

軟件

攝像頭

130萬像素

驅動馬達

步進馬達

自動樣品臺移動

通過軟件在X-Y軸向上移動速度可靈活的改變?？赏ㄟ^鼠標點擊界面中任意點自動選點，可進行直線開始位置的設定和隨機移動位置設定，通過鼠標點選對自動X-Y位移臺載物臺進行8個方向任意移動的控制，可調整速度、可自動復位。

尺寸

100 × 100mm

最大移動距離

在X-Y軸方向25 × 25mm

最小移動距離

1mm

移動速度

1-10mm/sec，可調

位移重復精度

4um以內

模式設置

軟件系統可控制自動載物臺進行編程移動，可進行：

1）測量模式（Random A）

使用這個模式打壓和讀取一個任選點。

2) 進行橫向（X軸方向）, 縱向（Y軸方向）的打壓和讀取

3）測量模式（Line Set A）

使用這個模式打壓和讀取和表面成一定角度的方向（Z字形移動，即硬化層深度測量的折線移動）。

4）測量模式（Line Set B）

使用這個模式進行固定間隔的打壓和讀取。

5）軌跡坐標移動等移動編程方式

測試過程

全部加載后逐個測量，邊加載邊測量

壓痕測量方式

自動/手動

自動測量時間

約0.3sec/1個壓痕

硬度值修正

可按照標準硬度塊或長度標尺進行修正

數據輸出

可按用戶要求定制檢驗報告

通過數據處理軟件，在試樣連續測量后形成的硬化層深度值可以以表格形式顯示

可方便輸出各種測量數據、硬度值表、硬化層深度、最大值、平均值、最小值等

名稱

數量

名稱

數量

砝碼軸

1根

砝碼

6個

10X測試目鏡

1個

顯微硬度塊（高塊、低塊）

各1塊

臺式電腦

1臺

自動軟件

1套

X-Y自動樣品臺

1個

控制柜

1個

萬向夾具

1個

壓平器

1個

十字試臺

1個

平口夾持臺

1個

薄片夾持臺

1個

細絲夾持臺

1個

小水平儀

1個

水平調節底腳

4只

U盤

1個

觸屏筆

1個

電源線

1根

備用保險絲（2A）

2根

產品合格證、保修卡

1份

說明書

1份
