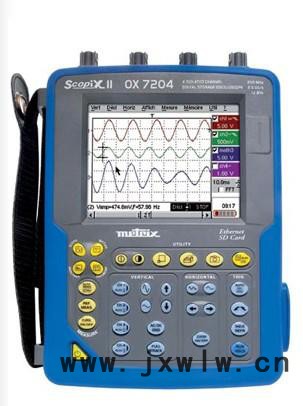

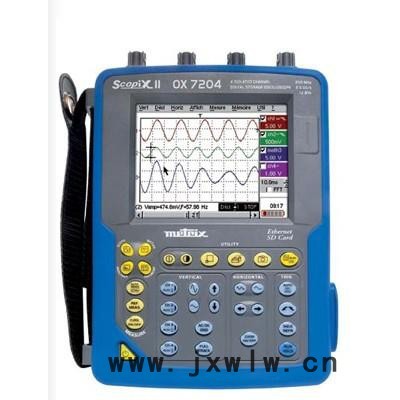

示波器OX7042  OX7202 OX7104 OX7102 OX7062 OX7042

示波器OX7042是進行實驗室測試和現場測試的理想工具。

儀器操作簡單，通過33個按鍵，可直接訪問所有常用的功能。OX 7042特別適合于現場使用，配有最新專利“即插即用”探頭等配件，每個測量通道都相互隔離和對地隔離，通過內置WEB服務器和以太網可進行遠程控制，集多種儀器功能于一身，包括2通道TRMS萬用表。

超大320 x 240 全彩LCD顯示屏，提供詳細的波形細節和所有測量及功能的顯示。通過觸控筆，可方便快捷地對視窗式菜單進行操作：打開、下拉或執行；觸控筆亦可直接作用于圖形元素，如游標、觸發和縮放等等。

產品特點：

•   五合一功能：示波器、萬用表、FFT分析儀、諧波分析儀和記錄儀

•   1GS/s實時采樣率，50GS/s等效采樣率 – 存儲深度每通道2500點（示波器模式下），可擴展到50K

•   2個隔離通道，600V ，Cat III，可同時顯示4個波形。

•   12位垂直分辨率，更深入、更精確進行縮放

•   實時FFT分析，

•   2個獨立通道，4000-點，TRMS，200kHz數字萬用表功能

•   彩色LCD觸摸屏

•   33個直接命令鍵和視窗式菜單界面

•   多種通訊接口：RS-232，并口，以太網（內置WEB服務器）

•   觸控筆直接訪問屏幕菜單或功能，直接對圖形元素進行操作

•   智能探頭，帶有用戶自定義控制按鈕

產品應用：

•   現場維修-工業方面或電子方面

•   工廠內部維護和維修

•   安裝和運行監測

•   工業過程測試

•   質量控制

•   用于研發和實驗室-工程師或技術員

技術參數：

  人機界面

  顯示屏      彩色或單色5.7” LCD(115x86mm) -320 x 240 CCFL背光

  顯示模式    500實時采樣點顯示 / 矢量帶內插

  波形顯示    4實時波形+ 4 參考波形/ 分區顯示&全屏顯示

  （波形區域達110 x 74）

  屏幕控制    觸控屏 / 視窗式菜單及圖形指令

  語言    5國語言，菜單&在線幫助 （法、英、德、意、西班牙文）

  示波器模式

垂直

帶寬      40MHz 帶寬顯示：15MHz, 1.5MHz或5kHz

通道數    2隔離通道

輸入阻抗      1MΩ ± 0.5%， 17pF

最大輸入電壓      600 V / Cat III （探頭連接安全適配器）

垂直靈敏度    16檔量程，從2.5mV到200V/div

  垂直放大模式下可到156μV/div(12位轉換器)

  精度±1%

垂直放大      單擊視窗選取放大系統（使用觸控筆在顯示屏上直接選取）

  X 16 最大

探頭衰減系數      1/10/100/1000 或調整至任意值/可自由定義測量單位

 水平

時基掃描      35檔，從1ns/div到200s/div,精度±0.1%

  滾動模式下從100ms到200s/div

水平放大      單擊視窗選取放大系統（使用觸控筆在顯示屏上直接選?。?

  觸發

觸發方式      自動，觸發，單次，自動50%

觸發類型      邊沿，脈寬(20ns-20s)，延遲(120ns-20s)，計數（3-16384事件）

  TV幀或行數(525=NTSC 或625=PAL/SECAM)

  觸發電平連續可調

耦合      AC，DC，高頻限制，降噪—觸發抑制（從160ns到30s）

靈敏度    ≤ 0.6 div (1kHz) / ≤ 1.5 div (整個帶寬)

閾值觸發      開始于16個自動測量值中的一個

  數字處理

最大采樣率    等效采樣率50Gs/s ，每通道實時采樣率2.5G s/s 或1Gs/s

垂直分辨率    12位 （垂直解析度0.025%）

存儲深度      2500點/通道

  可達50000點/通道（選配50K存儲深度擴展）

用戶可支配存儲空間

Windows界面文件管理   2Mb，可存儲各種不同文件：波形，組態設定，數學公式，圖片文件等。

GLITCH模式    脈寬≥ 2ns ,

  1250 對Min/Max (25000對，當選配50K存儲深度擴展時)

顯示模式      包絡模式，平均模式（系數從2至64），XY模式

  其他功能

自動      自動觸發時間：<5s,自動辨識輸入通道-頻率>30Hz

FFT分析&數字運算      FFT(線性或?qū)?shù))，測量指針/ 數學運算+,-,x,/ 以及自定義數學公式

指針      2或3個指針：V，T，相位；分辨率12位；顯示：4個字

自動測量      19種參數自動測量；分辨率12位；顯示：4個字

  萬用表模式

一般指標      2通道 / 8000點， +條形圖min/max /TRMS / 帶時間的趨勢圖記錄（5分鐘到31天）

AC,DC,AC+DC電壓   300mV到600Vrms，400mV到800VDC

  VDC精度：0.5%L+5字，帶寬200kHz

電阻      80Ω ~ 32MΩ ，精度0.5%L+25字，快速導通性測試：10ms

其他測量      電容：5nF到5mF，頻率：200kHz，二極管測試：3.3V

測量閾值觸發      2通道，可設定時間，100組帶時間戳的記錄（.TXT文件）

  諧波分析模式（選配）

多通道分析    2通道，61次諧波，基波平鋁從40到450Hz（自動或手動模式）

同步測量      總的Vrms和THD，所選階次的諧波（基波%，相位，頻率，Vrms）

  記錄模式（選配）

記錄長度/采樣率   從2s到一個月，從800μs到18min

  (從40μs到53s，選配50K存儲深度擴展時)

記錄條件      閾值或限定窗，多通道條件同時作用，可設定周期從160μs

記錄分析      比例和物理單位，自動測量或手動指針測量，錯誤搜索，放大等

  通用規格

  組態設定存儲    無限/ (.CFG) 文件大小:約 1kB

  打印    （標配），RS232（標配），并口（選配）

  PC通訊      10Mb以太網,RS232(max 115kbs)或USB（選配）

  SX-Metro  PC端應用軟件（選配）

  網絡    10Mb以太網，Web服務器（遠程控制、實時波形，指針自動測量）FTP服務器（同PC進行文件交換），F(xiàn)TP客戶端（保存至PC硬盤）

  電源    9.6V / 3.8A/h電池組 / 工作時間約4小時/可調整省電模式

  AC電源98-254V/47-63 Hz < 15w

  安規/EMC    符合IEC 61010-1 / CEM符合EN61326-1

  機械指標    265 x 195 x 56 mm / 1.9kg(帶電池) / IP51防護
