類型	回轉真空干燥機
操作方式	間歇式
干燥介質	其它
加熱方式	傳導式
工作類型	回轉滾筒
品牌	貝奇
型號	SZG-00

一．產品介紹

工作原理

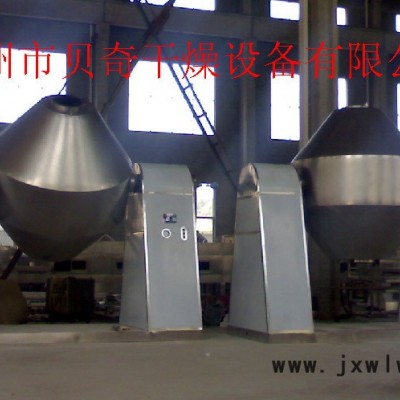

SZG雙錐回轉真空干燥機為雙錐形的回轉罐體，罐體在真空狀態下，向夾套內通入導熱油或熱水進行加熱，熱量通過罐體內壁與濕物料接觸。濕物料吸熱后蒸發的水汽或其他氣體，通過真空泵經真空排氣管被抽走。由于罐體內處于真空狀態，且罐體的回轉使物料不斷的上下，內外翻動，故加快了物料的干燥速度，提高干燥速率，達到均勻干燥的目的。

特點
雙錐回轉真空干燥機是集混合—干燥于一體的新型干燥機。將冷凝器，真空泵與干燥機配套，組成真空干燥裝置。（如不需要回收溶劑，冷凝器可不用）本機設計先進，內部結構簡單，清掃容易，物料能全部排出，操作簡便。能降低勞動強度，改善工作環境。同時因容器本身回轉時物料亦轉動，但器壁上不積料，故傳熱系數高，干燥速率大，不僅節約能源，而且物料干燥均勻充分，質量好。加熱時，采用自動恒溫控制，可以干燥生化制品和礦物原料，溫度可在20～160℃之間溫差在±2℃以內。熱效率高，比一般烘箱提高2倍以上。間接加熱，物料不會被污染，符合"GMP" 要求。設備維修操作簡便，易清洗。本設備廣泛應用于制藥、化工、食品、染料等行業的干燥。請認準貝奇牌商標。

應用范圍
　　本機適用于醫藥、食品、化工等行業的粉、粒狀物料的真空干燥和混合，尤其適用由下列要求的干燥：
　　※不能接受高溫的熱敏性物料
　　※需回收溶劑和有毒氣體的物料
　　※容易氧化，有危險的物料
　　※對結晶狀有要求的物料
　　※要求殘留揮發物含量極低的物料

技術規格

名稱 型號	100	350	500		750	1000	1500	2000		3500	4500	5000
罐內容積（L）	100	350	500		750	1000	15000	2000		3500	4500	5000
最大裝料容積（L）	40	140	200		300	400	600	800		1400	1800	2000
最大裝料重量	20	70	100		150	200	300	400		700	900	1000
轉速	3～13						6	5		4	4	4
電機功率k w)	0.75	1.1	1.5		2.2	3	4	5.5		7.5	11	15
占地面積	2160 ×800	2160 ×800	2350 ×800		2560 ×1000	2860× 1300	3060 ×1300	3260 ×1400		3760 ×1800	3960 ×200	4400 ×2500
回轉高度	1750	2100	2250		2490	2800	2940	2990		3490	4100	4200
罐內設計壓力（MPa）	-0.1～0.15
夾套設計壓力(MPa)	≤0.3
重量	800	1100		1200	1500	2800	3300		3600	6400	7500		8600

注： 對干燥前后容積變化很大的物料，其裝料系數可適當加大或縮小，最大裝料體積不能接觸到真空管底面。
電機可根據用戶要求選配調速電機，轉速為0～6rpm；以上技術參數物料比重按0.6g/c m3  計算，如超過，定貨時需提出；用戶如需壓力容器證書，定貨時需提出；如內膽材料采用搪玻璃，定貨時需提出；物料如為易燃易爆性，定貨時需明確提出，否則嚴禁使用。



結構示意圖
