一、設備相關原理

1、概述
      沸騰流化干燥機是我公司自行開發設計的實用新型**產品。該機作為節能流態化干燥的典范，既實現動態干燥的連續化操作，又克服靜態干燥的熱效率低、勞動強度大、環境污染及浪費嚴重等缺點，使化工產品在干燥單元上切實做到效益、質量、效率和環境的**統一。該機的成功推出，在一定范圍內替代了閃蒸、氣流等(能耗高)的干燥設備，迅速被農藥、精細化工、飼料、添加劑等行業認可并推廣應用，同時得到了廣大用戶的高度評價。.它是由空氣過濾器、沸騰流化主機、二次流化塔、旋風分離器、布袋除塵器、風機、風管等組成。由于干燥物料的性質不同，配套除塵設備時，可按需要而進行，既可同時選擇旋風分離器、布袋除塵器，也可選擇其中一種。一般來說，比重較大的物料只需選擇旋風分離器。比重較輕的物料需配套布袋除塵器，并備有定量送料裝置供選擇。

2、原理

潔凈的風(空氣)經加熱后，通過設備下部的氣流分配器進入流化塔主機內，隨著熱風速度加大到某種程度，從加料器進入的濕物料被熱風形成沸騰流化狀態.在二次流化塔中，由于熱風與物料廣泛接觸,增強了傳熱傳質的過程,因此在極短時間內**可完成干燥.本設備一般進行負壓操作.

3、應用

醫藥藥品、化工原料、食品、糧食加工、飼料等的干燥。如: 原料藥、草甘膦、雙甘膦、中藥沖劑、保健食品、飲料沖劑、啤酒糟、小麥玉米胚芽、飼料、槐米、塑料樹脂、檸檬酸和其它粉、粒狀物料的干燥除濕.

二、設備選型:

根據貴公司要求,選用XFL－40L型干燥機一臺即可使物料干燥到所需要求.

三、物料參數:

2.干品產量:200㎏/h

3.初水份:≤30%            終水份: ≤10%

4.進風溫度:60～70℃    出風溫度:30～40℃

5.加熱方式:電加熱 或 燃煤熱風爐

6.設備材質:接觸物料部分為不銹鋼

7.安裝場地:室內

8.電源:380V,50Hz

四、能耗計算:

  1.干品產量:≥200㎏/h

2.水份蒸發量: ～50㎏/h

3.干空氣耗量:4584㎏/h

4.干燥熱耗量:55000kcal/h   耗電量：～48度/h  或 耗煤量：15公斤/h

五、主要設備設計:

根據貴公司提供的工藝條件,擬選用XFL－40L型干燥機一臺

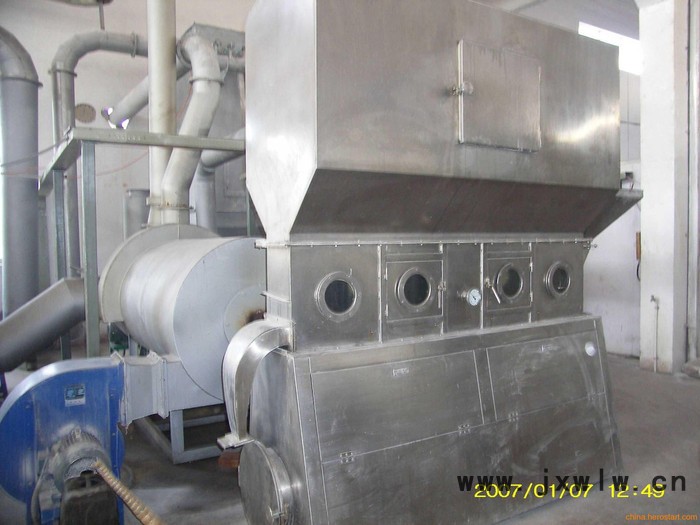

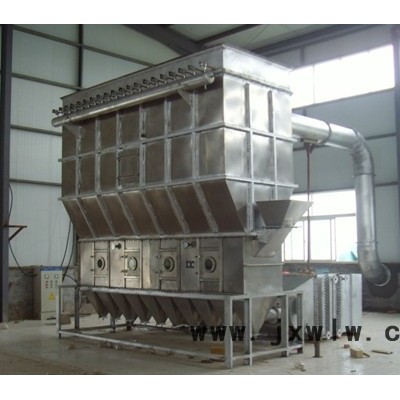

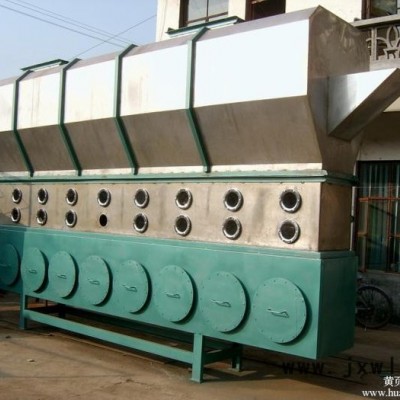

1.設備名稱:沸騰流化干燥機

2.設備型號:XFL-40L型

3.流化截面:～1.8㎡                 4.干燥能力: ～50㎏/h

5.設備總功率:11.75kw      6.電加熱功率:54kw（配熱風爐JRF5-8萬大卡）

7.占地面積:～25㎡

8.設備外型尺寸:～5500×4500×5000㎜

六、設備主要配置

1.電加熱器:  54kw   材質碳鋼

2.XFL-40L主機:   材質接觸物料為不銹鋼  δ＝3㎜   1臺

3.加料機:  0.75kw   材質接觸物料為不銹鋼  δ＝2㎜  1臺

4.旋風分離器: YBT－5.0L  材質不銹鋼   δ＝2㎜  1臺

5.出料閥: φ150mm         1只

6.風機功率:  5.5kw    材質碳鋼      2臺

7. 配套風管:    材質不銹鋼 /碳鋼    δ＝1.2㎜

8.電器控制柜:  材質碳鋼烤漆     1臺

燃煤熱風爐：JRF5-8萬大卡   優惠價為￥：22000.00 元/臺

1.設計、生產：

我公司在承接設備加工的設計、生產階段，廣泛征集需方意見，尤其在平立面布置時充分考慮需方的場地條件及公用工程條件，使設備在保證質量的同時，兼顧**優化的組合。

2.安裝調試：

設備到達需方廠內，我公司派專職技術人員赴需方指導安裝并負責調試至正常使用,需方提供食宿。

3.培訓：

在需方正常使用設備之前，我公司調試人員將組織需方有關人員進行培訓。培訓內容包括：設備的維護、保養，普通故障的及時維修，設備的操作使用規程。

4.質量保證：

我公司設備質保期為壹年，質保期內非人為因素的設備損壞，負責免費維修，人為因素的設備損壞，我公司及時維修并收取成本費。

5.維修及期限：

質保期滿發生的設備損壞，接到需方通知后，省內及周邊企業二天內到達現場維修；省外企業三天內到達現場。質保期滿提供的服務為有償服務，每次服務均收取工本費。

6.零配件供應：

我公司長年向需方提供**、優價零配件，并提供相關的配套終身服務。

商祺！
