應用領域	化工 醫藥 食品
物料類型	粉狀、粒狀物料
適用物料	干粉
動力類型	電動
工作方式	對流混合機
料筒運動方式	三維
結構形式	圓筒混合機
產品類型	全新
布局形式	臥式
最大裝料量	10-2000（Kg）
每次處理量范圍	501-1000（千克）
生產能力	10-2000（Kg/次）
外形尺寸（長*寬*高）	咨詢
整機重量	咨詢（Kg）
物料粒度	咨詢（目）
卸料方式	球閥出料
品牌	南京焦點
型號	SYH

 產品介紹產品信息名稱： 三維混合機 型號： SYH系列 （5升---- 1500升）材質： 不銹鋼304/316 （客戶可定制） 電源：380V/50HZ （可定制220V/110V）產量： 1kg ---- 1000kg（物料比重以0.6g/cm3計算）產品運用范圍

     三維混合機原名三維擺動混合機，又稱振蕩式混合機，是目前國內先進的一種粉體混合設備，該機用于制藥、化工、輕工、電工、機械、礦冶國防工業及各科研單位的粉狀，顆粒狀物料的高均勻度的混合。

醫藥：膠囊顆粒，中藥調味品，粉狀或顆粒狀中草藥等的混合。符合GMP認證。

飼料：可對各種漁用飼料，家禽用飼料，野生動物類飼料，飛禽類飼料等各種飼料的混合。

食品：如調味品，添加劑，維生素，各種糖制品等。

燃料：各種鞭炮，煙火等原材料的混合。

礦石：可對各種粉狀或顆粒狀礦石等的混合。

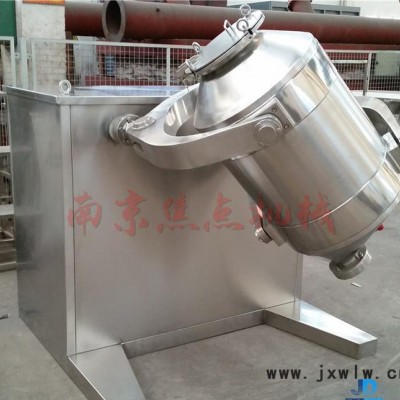

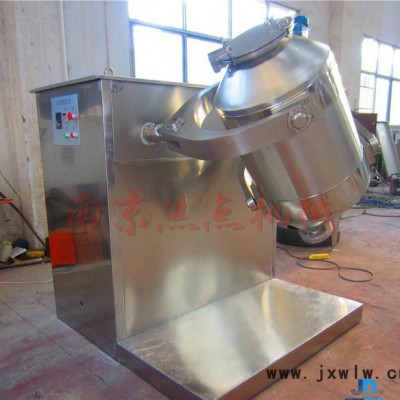

產品實拍圖

























產品特寫圖



















產品電器及動力特寫圖



















 產品詳細介紹

三 維 運 動 混 合 機

一、用途：

      三維混合機原名三維擺動混合機，又稱振蕩式混合機，是目前國內先進的一種粉體混合設備，該機用于制藥、化工、輕工、電工、機械、礦冶國防工業及各科研單位的粉狀，顆粒狀物料的高均勻度的混合。

     用作制藥行業，符合GMP認證。



二、工作原理：

       三維運動混合機工作原理與傳統的回轉式混合機不盡相同，它在立方體三維空間上作獨特的平移、轉動、搖滾運動、使物料在混合筒內處于“旋轉流動-平移- 顛倒落體”等復雜的運動狀態，即所謂的TURBULA狀態； 產生一股交替脈沖，連續不斷地推動物料，運動產生的湍動則有變化的能量梯度，從而使被混合的物料中各質點具有不能的運動狀態，各質點在頻繁的運動擴散中不斷的改變自己所處的位置，產生了滿意的混合效果。



      物料混合中最忌的有兩點：一是混合運動中離心力的存在，它能使不能密度的被混合物料產生偏析； 二是被混合物料成團塊狀和積聚運動，使物料不能有效的擴散摻和，三維擺動混合機的運動狀態克服了上述弊病，它是目前國際上理想的高效能混合設備。



      該機混合筒多方運轉，物料無離心力作用，無比重偏析及分層，積聚現象，各組分可有懸殊的重量比混合率達99.9%以上，最大裝量系數可達0.9（普通混合機為0.4-0.6）。占地面積小，為節能高效混合，該機在運行中由于多向混合，加速了流動和擴散作用，解決了一般混合機因離心力作用所產生的物料比重偏析積緊現象，混合無死角，能有效確保混合物料最佳品質。



三、結構特點：

      該機由機座、驅動系統、三維運動機構、混合筒，變頻調速電機，進料口出料口，電器控制系統等組成，與物料直接接觸的混合筒采用優質不銹鋼材料制造，筒體內壁經精密拋光。

機座：

      該機機座由型號鋼制成，外復不銹鋼面面析。機座結構合理，能有效的穩定整機，完全符合藥品的GMP要求。

驅動系統：

      該機的驅動系統由電機、傳動減速系統、變頻器、及人機界面PLC控制系統組成傳動減速系統，設計簡練，傳動平穩可靠，變頻器能有效地緩沖重載啟動的慣性，還能準確的選擇停機時料筒的最佳位置，以方便進料或出料。

三維運動機構：

      為使混料筒能在立體三維空間作復雜的平動、轉動、搖滾運動，該機設計有獨特的主動、從動雙軸及二軸端三維運動搖臂結構； 從動軸作柔性設計，使該機運動更加靈活、輕便；調試、維修更加方便。

    Y型三維運動搖臂機構采用全不銹鋼材料，并經拋光處理、造型美觀，可在10萬級100級潔凈區域內使用。

混料筒：

      本機混料筒置于兩個空間交叉有互相垂直，分別由Y型號三維護運動搖臂連接的主、從動軸之間，混料筒由筒身、正錐臺進料端，偏心錐臺出料端、進料口及出料裝置組成?；炝贤膊捎脙?yōu)質不銹鋼精制，其內壁及外壁經拋光處理。筒體氣密性好，平面光潔無死角、無殘留、易清洗。進料口采用卡箍式法蘭密封、操作方便，氣密性好。出料采用獨特設計的信心錐臺，不對稱設計更利于物料的均勻混合，放料時，出料口處于混合容器的最低位置，同時將物料放盡。

出料閥采用本廠獨特設計的蝶形閥，密封性能好，出料方便，不殘留。









設備型號參數

聯系方式

發票樣例增值稅發票vs普通發票定購說明及運輸

1、購買設備時，合作雙方需簽定定購合同。

2、根據客戶要求和物料性質，本公司設計和生產非標產品。咨詢電話：183 5144 9979

3、設備有現貨，款到當天可以發貨。

4、設備運輸為配載，可直達客戶工廠。運輸時間根據客戶距離遠近和當地情況，時間長短不等。

5、運輸過程中，設備如有損壞，損失由本公司承擔。

6、客戶負責設備的裝卸。
