稱重范圍	15000
類型	直顯吊秤
適用范圍	廣泛適用于鋼鐵、冶金、礦山的企業的貨物計量
顯示方式	LED燈
品牌	安正
型號	ocs
加工定制	是

本產品實行終身服務。上門保修兩年免費。

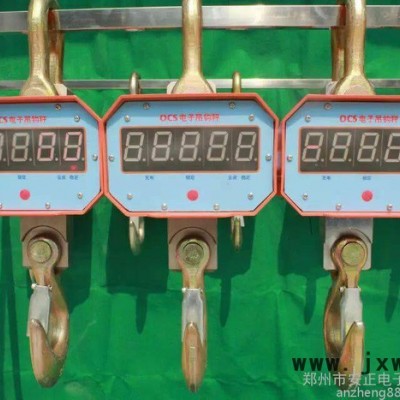

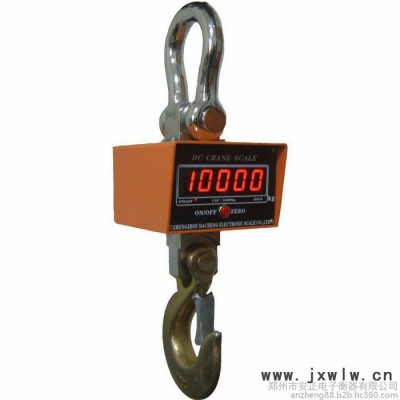

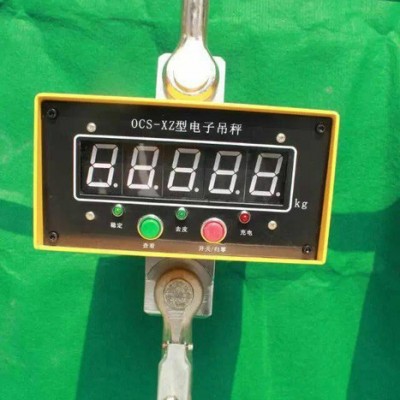

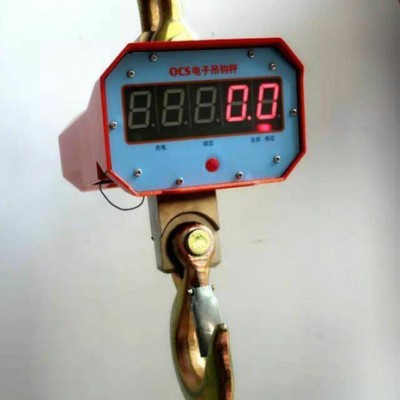

直顯式電子吊秤：高精度電子吊秤

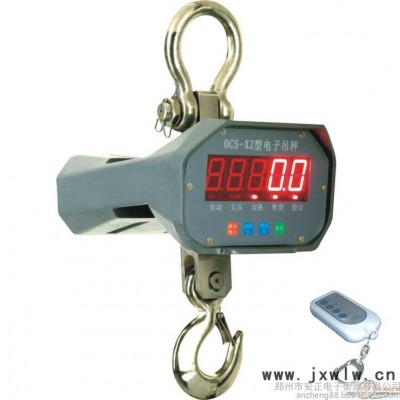

                        無線遙控器

                        數值保持

                        預置皮重

                        kg/lb轉換

                        顯示分度值選擇

                        穩定效果設定

                        累計/查詢

                        任意砝碼校正

型號/Model	最大稱量/largest scale	分度值/Index vaiue（kg）	分度值/Number（n）
ocs-1-G	1000kg	0.5	2000
ocs-2-G	2000kg	1	2000
ocs-3-G	3000kg	1	3000
ocs-5-G	5000kg	2	2500
ocs-10-G	10000kg	5	2000
ocs-15-G	15000kg	10	3000



組成 電子吊秤次要由傳感器、秤架、稱重顯現掌握器三大全體組成，秤架是將傳動帶上物品的分量傳送給稱重傳感器的荷重接受和傳送安裝，也是物品稱量進程中第一度轉換環節，因?yàn)樗请娮觽鲃訋С幼钪饕慕M作成體。某個環節的準確度和穩固性對于電子傳動帶秤的功能優劣起著決議性的作用使用中也要注意避免吊秤傳感器使用過載。[1]工作原理電子吊秤的工作原理以電子元件-稱重傳感器，放大電路，AD轉換電路，單片機電路，顯示電路，鍵盤電路，通訊接口電路，穩壓電源電路等電路組成。  工作流程說明當物體吊掛在拉力表吊鉤上時，壓力施給傳感器，該傳感器發生形變，從而使阻抗發生變化，同時使用激勵電壓發生變化，輸出一個變化的模擬信號。該信號經放大電路放大輸出到模數轉換器。轉換成便于處理的數字信號輸出到CPU運算控制。CPU根據鍵盤命令以及程序?qū)⑦@種結果輸出到顯示器。直至顯示這種結果?；緟?shù)1型號根據QB 1563的規定編制，含義如下。O □ S-□ □-□□型式代號修改序號（以ABC…表示）規格（以噸為單位）示值型式（數字）傳力結構或轉換特征類別（吊秤）2規格用以噸為單位的最大量程表示。對于最大量程小于1噸的吊秤，型號中的規格用去掉小數點表示。例如0.5用05表示，5㎏用0005表示。3.1基本參數電子吊秤的基本參數有準確度等級、檢定分度值e、最大稱量（Max）、最小稱量（Min）和工作級別。

準確度等級	符號
中準確度級	Ⅲ
普通準確度級	IIII

3.2檢定分度值ee=d,d為實際分度值。檢定分度值e以含質量單位的下列數字之一表示：1×10k.2×10k.5×10k(k為正整數、負整數或零)3.3與秤準確度等級有關的檢定分度值、檢定分度數和最小稱量

準確度等級	檢定分度值e	檢定分度數n=Max/e	最小稱量Min
最小	最大
Ⅲ	5g≤e	500	10 000	20e
IIII	5g≤e	100	1000	10e

1）用于貿易結算的秤，其最小檢定分度數對Ⅲ，n=1000;對IIII,n=4003.4工作級別與起重機配合工作的電子吊秤應按GB/T 3811-1983中4.1.3確定其工作級別。最大稱量大于或等于1噸的電子吊秤應按工作級別不低于M5級設計。計量要求1.1最大允許誤差電子吊秤加卸標±準載荷時的最大允許誤差GB/T11883-2002

最大允許誤差	標準載荷m以檢定分度值e表示
Ⅲ	IIII
±0.5e±1.0e±1.5e	0≤m≤500500<m≤20002000<m≤10000	0≤m≤5050<m≤200200<m≤1000

1.2 使用中檢驗的最大允許誤差，是表中規定的最大允許誤差的兩倍。1.3 誤差計算的基本規則1.3.1影響因子各種誤差應在標準測試條件下測試，當測定一個因子的影響效果時，其他所有的影響因子也應保持穩定在接近正常值。1.3.2化整誤差的消除應消除任何包含于數字示值中的化整誤差。1.3.3凈重值的最大允許誤差最大允許誤差均適用于除皮后的凈重值，預置皮重值除外。1.4誤差分配對電子吊秤各模塊單獨測試時，應按JJG555-1996中4.4.4規定進行誤差分配。1.4檢定時的測試提交測試的電子吊秤應進行整機測試。2稱量結果間的允許誤差不管稱量結果如何變化，任何一次稱量結果的誤差，應不大于該稱量的最大允許誤差。2.1重復性對同一載荷，多次稱重結果之差，應不大于該稱量的最大允許誤差的絕對值。2.2旋轉載荷垂直起吊后在水平360º范圍內旋轉任意角度，示值誤差均應符合5.1.1的規定。2.3偏載多懸吊點的電子吊秤應符合JJG555-1996中4.5.2的規定。2.3多指示裝置電子吊秤的不同指示裝置與打印裝置之間示值之差應為零。3檢定標準器檢定電子吊秤用的標準器的誤差，應不大于電子吊秤相應稱量最大允許誤差的三分之一。標準砝碼的替代，應符合JJG555-1996中5.6.2規定。4鑒別力在處于平衡狀態的電子吊秤的吊鉤或其他承載器上輕緩地放上或取走1.4e的砝碼時，原來的示值應不變。5由影響量和時間引起的變化量電子吊秤應在滿足6.1、6.2、6.4、6.5.3的要求。5.1溫度如果在產品說明書中沒有沒有指定特殊的工作溫度，則電子吊秤應在-10～40ºC溫度范圍內保持其計量性能。特殊的工作溫度范圍不得小于30ºC5.1.1當環境溫度每相差5ºC時，秤零點或零點附近示值變化應不大于一個檢定分度值e5.2 供電電源電子吊秤使用電網電源供電部分，在電源出現下述變化時仍能符合計量要求。a 按電子吊秤規定的電壓變化-15%-+10%;b 按電子吊秤規定的頻率變化+—2%使用電池供電部分，當電池欠壓而可能是示值誤差超過最大允許誤差時應有報警指示或自動停止工作。5.3 時間5.3.1 當任一載荷加在秤上，平衡穩定后立即讀到的視值于其后30min內讀到的視值之差應不大于最大允許誤差的絕對值。5、3、2 卸下加在秤上30min的載荷后，視值剛一穩定其回零偏差應不大于0.5e5.4 電子吊秤在經受JJG555-1996中8.4.3規定的干擾時，干擾與無干擾的質量示值之差不應超過e或能覺察出顯著干擾誤差并應作出反應。技術要求1 結構的一般要求1.1 與起重機配合工作的電子吊秤應符合GB/T 3811、GB/T10051。1和GB/T 10051.2的有關要求。1.2 與起重機配合工作的電子吊秤，應能承受表4所列次數最大稱量載荷的加載而不損壞。表4

工作級別	M1	M2	M3	M4	M5	M6	M7	M8
次數	8*103次方	1.6*104次方	3.2*10四次方	6.3*10四次方	1.25*10五次方	2.5*10五次方	5*10五次方	1*10六次方

1.3 封記 影響計量性能的調整部件應按JJG-555---1996中5.1.2.4要求加封記。2稱量結果的實質 電子吊秤的稱量結果應以數字形式指示2.1 讀數的質量在正常使用條件下，稱量結果的讀數應可靠、易讀、清楚。2.2 示值的形式示值的形式應符合JJG555---1996中5.2.2規定。2.3 示值的極限超過Max+9e應無示值。2.4 讀數的穩定時間電子吊秤自載菏垂直起吊離地且起重設備停止運轉到稱重顯示器讀數平衡穩定所需的時間，不大于10s2.5 細分指示裝置裝有細分裝置的秤，指示的分度值小于e應是：在按住細分指示鍵期間，或在發出手動指令后的5s內，均不能打印質量2.6 打印裝置打印應清晰、持久。打印的數字高度至少為2mm所打印的計量單位名稱或符號，應在數值之后或一組縱列數值的上方當平衡不穩定時，禁止打印。平衡穩定是只打印完成后5s內，指示不多于兩個相鄰的值，其中一個是打印值。2.7 記憶存儲裝置平衡穩定之前，對后續指示、數據傳輸、累計等主要示值不進行存儲。3 置零裝置和零點跟蹤裝置電子吊秤應具有半自動置零裝置。電子吊秤只能有一個零點跟蹤裝置。3.1 最大效果任何置零裝置的效果，應不改變秤的最大稱量。置零裝置和零點跟蹤裝置的范圍，應不大于最大稱量的4%；初始置零裝置的范圍應不大于最大稱量的20%半自動置零與除皮用同一裝置操作除外3.2 準確度置零后，零點誤差應不超過±0.253.3 置零裝置的控制半自動置零裝置應在下述條件下才能運行。a、示值為零b、平衡處于穩定狀態c、1s之內修正量應不大于0.5e時4 除皮裝置電子吊秤應有除皮裝置，且在最大稱量的0%~100%范圍內有效。4.1 準確度當秤處于平衡穩定、除皮裝置準確度達到±0.25e時才能運行。4.2 運行范圍除皮裝置不得運行于零點和零點之下或最大稱量之上。4.3 運行的可見性除皮裝置的運行，應在秤上清楚的指示出來，凈重值用“凈重”（N或NET)標志。4.4 扣除皮重裝置皮重與凈重之和大于Max+9e時應無質量指示或報警4.5 稱量結果的打印毛重值可不帶任何標志進行打印。若帶標志，應使用“毛重”（G或B的）標志若只打印凈重值，應使用“凈重”（N或NET）的標志若凈重值與相應的毛重值和皮重值一起打印，則凈重值與皮重值應有相應的標志符號“N”與“T'識別。5 預置皮重裝置5.1 分度值無論怎樣向除皮裝置輸入皮重值，其分度值應等于或自動的化整到秤的分度值。5.2 運行的指示預置皮重運行的指示，應符合6.4.3、6.4.5，但預置皮重值用“預置皮重”（PT)標志6 安全要求6.1 極限載荷電子吊秤應能承受最大稱量4倍的極限載荷而不出現斷裂或使電子吊秤喪失承載能力的變形。6.2 電子吊秤中使用電網電源供電部分應符合JJG555---1996中8.5和GB14249.1的有關要求。6.3 吊鉤、吊環等承重件應有產品合格證，其制造廠應有相應的產品質量認可證。7 機械零部件鑄件、焊接件鍛件、機械加工、裝配、油漆等均應符合圖樣有關規定。8 稱重顯示控制器8.1 稱重顯示控制器應符合GB/T7724中有關規定。8.2 電子吊秤應能經受GB/T6587.1規定的環境試驗而不損壞。與秤體組成一體的控制儀表部分或在室外使用的便攜式儀表環境分組為三組，在室內使用的稱重顯示控制部分環境分組為三組。8.3無線數傳式吊秤使用的通信機的指標，應符合國家無線電管理委員會的有關規定要求。8.4 稱重顯示控制器單獨測試時，其誤差應不大于電子吊秤的最大允許誤差的0.5倍。9 稱重傳感器稱重傳感器應符合GB/T7551有關規定。傳感器單獨測試時，其誤差應不大于電子吊秤最大允許誤差的0.7倍。實驗方法1.測試前的準備工作2.測試環境要求一般測試應在穩定的環境溫度條件下，測試過程穩定變化不大于5度，蠕變測試時不大于2度，并且溫度變化速率不大于每小時5度。3.調整所有調整只允許在第一項測試前進行。4.恢復每項測試后，接下次測試前，運行秤充分的恢復。正確使用方法(1)電子吊秤在使用前，應將相應的電池裝入秤體和手持器中安裝或更換電池時，需擰緊電池夾鎖定螺絲，檢查電池夾是否牢固地固定在秤體上，然后把吊秤門關好鎖住，以防事故。當儀表顯示欠壓，應立即更換電池組，并及時對換下的電池進行充電，以防電池?fù)p壞。電池組長期不用時，應隔一定時間進行一次充電，電池應存放在干燥通風和溫度適宜的環境，并且避免與有腐蝕性的物質接觸。裝卸電池組連接線航空插座時，不要用手抓住夾緊導線的夾線帽，而應抓緊底座，另一邊發射機上的電源連接上航空插頭也不要抓住夾線帽，應抓住頭部的可轉動帽進行裝卸，防止電源連接松動，引起故障。發射裝置在接通電源之前，必須將天線及其饋線連接可靠，否則要損壞發射裝置。(2)避免電子吊秤受劇烈扳動和碰撞電子吊秤內部許多電子元器件，如集成電路、石英晶體、傳感器、顯示器等，當電子吊秤受到劇烈碰撞時，可能會損壞這些元器件，造成電子秤故障，影響準確度以致影響正常使用，要避免秤體和其他物品碰撞或從高空中摔下，儀表要輕拿輕放，不要隨意放置，以防不必要的損失，儀表固定在起重機上使用時要采取減振措施，以免影響可靠性。(3)不得隨意拆卻電子吊秤上的零部件在電子吊秤正常使用時，不要隨意拆卸電子秤上的零部件，更不要打開傳感器上的密封口，拆卸儀表上的集成電路等元器件，必要的維修，必須在有關技術人員指導下或具備一定的維修知識后進行，以防故障擴大。  公司自創建以來，我們始終堅持“以信譽求發展，以質量求生存”，以滿足客戶的廣泛要求，我們將一如既往，為廣大用戶提供優質的產品。安正衡器歡迎您來電來函咨詢、洽談，誠邀您的加盟。安正衡器隨時恭候您的光臨！
