輪轂生產線上下料機器人

一、 生產線要求

根據用戶技術要求，將生產輪轂的一、二道工序（共使用12臺數控臥式車床加工）通過機器人等方式組合到一起，實現全自動加工生產。

工序節拍（實際值）

**工序加工時間：62秒；

第二工序加工時間：46秒；

二、設計思路敘述

將12臺機床分為兩條生產線，其中每條生產線有六臺設備，每三臺數控車床組成一個加工工序，并排列成一條直線。整條線分兩排排列（即3*2陣列），共四個工作位（取料口、**工序工位、第二工序工位、出料口）。均采用上懸掛式設計，實現無人化全自動生產。（根據廠房空間位置定，也可采用其他排列方式）

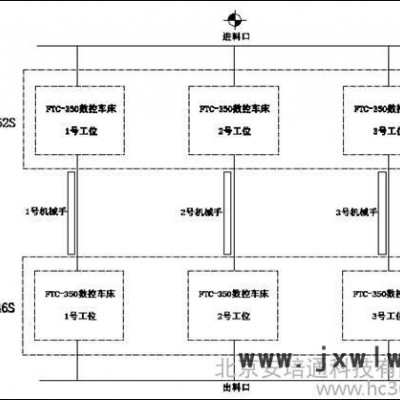

生產線布置圖例：



為了節約生產時間，在每條生產線上設計有三套機械手，并聯工作，同時可以完成：取出待加工原料-------從**工序轉第二工序----------回收成品。這些機械臂可以在上直線軌道中移動，也可以垂直移動，機械臂末端帶有一個兩工位的機械爪，通過系統自動控制。

注：以下圖片是本公司為某生產單位設計的上料生產線，該圖片和本方案中設計的上料機運行方式基本相同，只有方向排列不同。

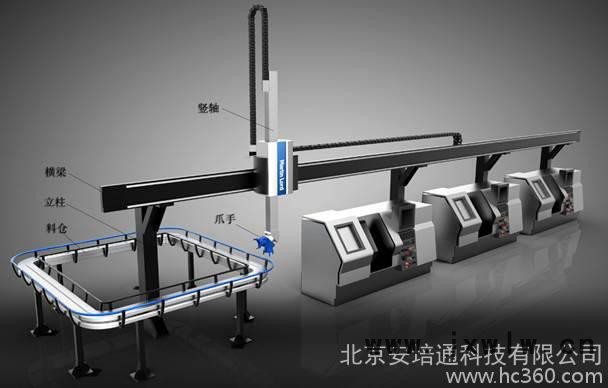

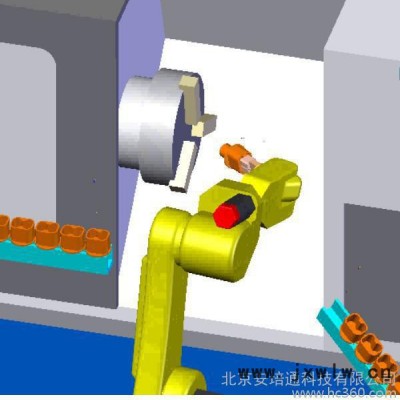

生產線部分效果圖例：

三、工作流程介紹

由于本方案中三個機械手并聯，且同時工作，下面以1號工位的機械手動作流程為例講解：

系統啟動后，1號機械手從鏈?zhǔn)焦┝掀魃先〕鰞蓚€(gè)待加工的原料（機械手前端有兩個工位），送往**工序的1號工位，等待該工序加工完成后，1號機械手迅速取走1號工位的工件，同時將機械手另一個工位的原料裝在1號工位上；然后機械手將**工序完成的工件送往第二工序的1號工位，在運送途中機械手完成工件180度的翻轉，到達第二工序1號工位后，機械手完成工件的裝載，并返回取料區取出一個待加工的工件，然后迅速趕回第二工序的1號工位。在接收到第二工序1號工位加工完成指令后，1號機械手迅速取出加工完成的工件，并送往成品輸出線。完成這一動作后，1號機械手快速到達**工序的1號工位。在接收到**工序1號工位加工完成指令后，1號機械手迅速取出1號工位完成的工件，并將另一工位上的原料裝入1號工位。

如此周而復始的有序工作。

詳見流程圖解：



（1號機械手一個工作周期）

四、主要技術參數

1) 行程：

X軸：水平移動（具體行程根據機床長度和間隔距離定）

Z軸：垂直移動（1650mm）

2) 運行參數

X軸**大移動速度：1500mm/s，具體值以實際優化為準；

Z軸**大移動速度：1200mm/s，具體值以實際優化為準；

運行加速度：水平方向：0.5G

            垂直方向：1G

兩工位機械手動作時間：每個工位1.5s（理論值）；

重復定位精度：±0.1mm

理論生產速度：348個/h（兩條生產線） ；

3) 機械手負載

作用在垂直升降軸的負載小于等于80Kg；（估算）

五、 機械結構設計

1） 上料機設計

         上料機采用鏈?zhǔn)捷斔途€結構，上一道工序處理完成后的工件放入鏈?zhǔn)捷斔蜋C(jī)上，傳送到提料口等待。該結構的設計方便上下工序的連接，傳送線上可安裝檢測系統，通過傳感器識別出不符合要求的產品（例如倒置等），并通過機械手剔除，避免影響生產線的秩序。

         若該結構不能滿足用戶的需要，也可設計成多功能機器人供料。該功能作為一個靈活的版塊，很容易被擴展。

上料鏈?zhǔn)捷斔蜋C(jī)結構圖例：



2 ）上下料機器人結構設計

         上下料機器人設計為懸掛式機構，機械臂可以在橫梁上做水平移動，同時機械手也可以做垂直移動。該結構設計節省空間，  執行速度較快，維護方便。

上下料機器人移動軌道采用高精密直線定位模組，傳動結構采用高精密齒輪齒條。動力系統采用高慣量交流伺服電機，功率在3KW左右（具體值需在設計時計算得出），電機自身帶有機械抱閘，并配置能耗制動單元，以保證設備在正常運行或故障時均不會出現危險；

3） 機械抓設計

手抓也叫端拾器，是機器人上**的一個外圍設備，其主要用途是設計在機器人手臂終端來完成各種動作和指令。該方案中機械手抓采用氣動驅動方式，利用機械能對工件進行夾持，通過壓縮空氣實現對機械手的打開，這種結構可以防止工件因機械手故障（氣源突然消失）而突然墜落造成的事故。機械手設置兩個工位，兩個工位可以自動旋轉，大大的節約時間。

機械手抓上端可安裝工件旋轉輔助機構。該機構采用模塊化設計，方便安裝拆卸，而且可根據用戶產品不同，設置不同旋轉角度，方便維護。旋轉機構可在機械臂移動過程中同時動作，節省生產時間。

     機械手抓結構圖例：

4） 成品下料機設計

    成品下料機可設計為移動小車，或者鏈?zhǔn)捷斔途€。移動小車屬于手動操作，成本較低，所占空間位置較小，使用方便；鏈?zhǔn)捷斔途€屬于自動回收，可以根據工藝要求，很輕松的連接到下一道工序。如果稍加改動，即可成為下一道工序的供料機。
