產品介紹

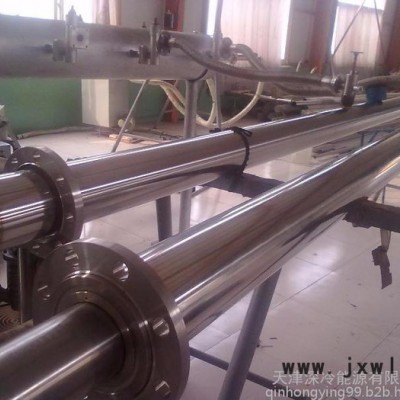

       本公司生產的真空多層絕熱低溫液體輸送管道（簡稱）真空管有真空硬管和真空軟管兩種形式，全都采用不銹鋼鎢極氬弧焊。氦質譜檢漏及長時間真空保持試驗，保證系統的可靠性，以及免維護的特點。真空管由內管、外管以及多層絕熱材料組成。

公稱通徑：DN15-150

  近年來隨著低溫深冷液體（LNG、LO2、LN2、LAr、LH2、LHe等)在社會各生產領域的廣泛應用，傳統管道設備的堆積保溫方式（如珍珠巖保溫、巖棉保溫、聚氨酯保溫等）因冷損大、低溫液體氣化率高，使得**終經濟損失很大。 我公司**工程師以其從事超低溫真空絕熱設備設計、研制工作積淀的寶貴經驗加之當代國際**深冷真空絕熱技術研制出高真空多層絕熱低溫管道，一經推入市場即收到廣大客戶的廣泛好評。為“長征”系列**低溫液體加注生產的的液氫、液氧高真空多層絕熱低溫管道已為“長征”系列**服務達20年，獲得**級科技成果獎；

  由全國壓力容器標準化技術委員會移動分會和上海交通大學低溫檢測中心（****指定檢測單位）組成的**級專家組，對我公司的低溫絕熱管進行了現場“型式試驗”，檢測了《TSGD7002-2006 壓力管道元件型式試驗規則》規定的“五項技術指標”均達到要求。授予我公司“特種設備型式試驗證書”。由**質檢總局頒發《壓力管道元件制造——AX級低溫絕熱管及管件》制造證書。

公司嚴格按標準規定進行產品質量控制，通過嚴謹?shù)摹俺绦蛭募奔啊白鳂I(yè)指導書”，嚴把質量關，使產品合格率達到**，確保萬無一失。
我公司生產高真空多層絕熱低溫管道特點：
  •管道夾層采用高真空多層絕熱結構，使氣體對流傳熱極小至可忽略不計；
  •高真空絕熱材料的有效導熱系數?。ㄝ^發泡聚氨酯小100倍以上）；
  •低溫絕熱管之間采用“撐插式法蘭連接”密封性好，法蘭處無冒汗結霜，其金屬的導熱大大降低；
  •低溫絕熱管分段制作，方便安裝、維護；
  •管道設工藝先進補償器，結構安全穩定；
  •外觀設計美觀；
  •整體管道結構設計合理，材料材質控制嚴格，元件加工工藝先進，管道使用壽命長；
  •高真空低溫絕熱管道的漏熱量較相同公稱直徑的堆積絕熱管道漏熱量小10倍以上；
  •根據用戶需要在低溫絕熱管上可增設高真空多層絕熱低溫截止閥、止回閥、緊急切斷閥、過濾器、安全放空系統等元件。內、外筒材質 1Cr18niTi.Ocr18Ni9
絕熱形式 高真空多層纏繞絕熱
夾層壓力 管道冷損量
0.5W/m（設計數據）
管道真空漏率 內管強度試驗 根據工作壓力進行
氣密性試驗 根據工作壓力進行
設計依據 1.根據**有關標準和Q/320582HRK-2004
2.按用戶提供的低溫輸送管道系統布置圖要求進行。
