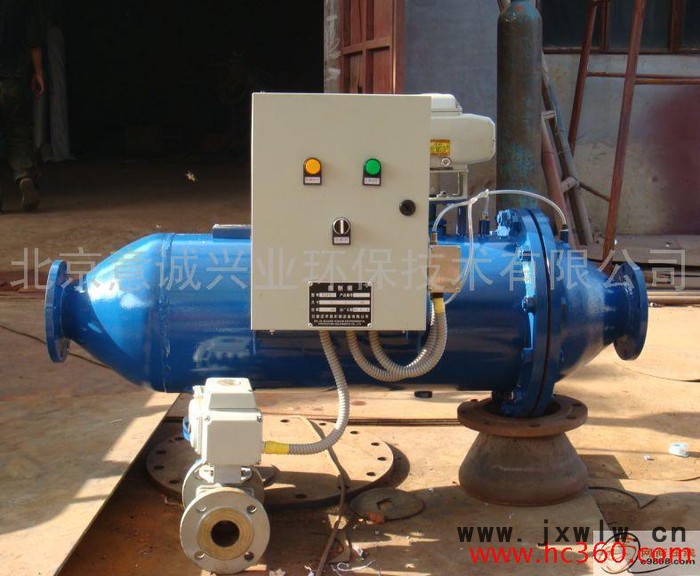

全自動反沖洗過濾器
產品概述
　　過濾屬于水的凈化過程中不可缺少的處理手段，用于攔截水中的雜質，以凈化水質或保護系統中其他設備的正常工作。普通網式過濾器因其過濾效果好、阻力小而廣泛應用于水源過濾、工業循環水系統等領域，但其缺點是納污量小、易受
　　污物堵塞、清洗工作復雜，必須對設備進行拆卸才能實現對過濾部分的清洗，無法監控過濾器的狀態，而且受人為因素影響比較大，使整個系統的自動化程度很低。全自動反沖洗過濾器具有對原水進行過濾并自動對濾芯進行清
　　洗排污的功能，且清洗排污時系統不間斷供水。該設備與以往的過濾器相比具有自動化程度高，處理量大，可自行清洗排污，并不間斷供水，應用面廣泛等優點。
產品簡介
    TO系列全自動反沖洗過濾器是本公司借鑒國內外先進技術而研制開發的新型水質過濾器，它結構緊湊，占地面積小，使用方便，是一種高效的機電一體化全自動過濾設備，該設備在系統控制上率先采用了先進的智能控制技術，系統參數調整簡便，清洗效果直觀。在鋼鐵、化工、發電、供熱、中央空調等行業（特別是惡劣水質眾多行業）的應用中，其過濾效果明顯、長期運行可靠、節水節電等不可替代的優勢，已得到廣大用戶認可和贊賞，成為穩中有降行業循環水過濾的**產品。
工作原理
    該過濾器由簡體、不銹鋼濾網、排污部分、傳動裝置及電氣控制部分組成。過濾機工作時，待過濾的水由水口時入，流經濾網，通過出口進入用戶所須的管道進行工藝循環，水中的顆粒雜技被截留在濾網內部。如此不斷的循環，被截留下來的顆粒越來越多，過濾速度越來越慢，而進口的污水仍源源不斷地進入，濾孔會越來越小，由此在進、出口之間產生壓力差，當大度差達到設定值時，差壓變送器將電信號傳送到控制器，控制哭喊啟動驅動馬達通過傳動組件帶動軸轉動，同時排污口打開，由排污口排出，當濾網清洗完畢后，壓差降到**小值，系統返回到初始過濾狀，系統正常運行。
技術參數

  1—工作壓力：1.6-2.0Mpa
  2—系統壓損：30-50Kpa
  3—工作溫度：2.95℃
  4—電機功率：0.15-0.55KW
  5—電源電壓：220V±5%
  6—濾網孔徑：50-1000μm
  7—沖洗時間：反沖洗單循環過程23秒左右

工作原理
　　1.　全自動反沖洗過濾器其內部結構為豬鬢毛刷或不銹綱絲刷及不銹鋼濾網和傳動件組成，有傳動電機和電動閥自動完成清洗排污，操作方式為自動運行（亦可手動運行），設備具有壓差和定時自動排污雙重功能。其自動化部分采用當今世界**先進**的PLC可編程控制器。
　　當水流經過過濾器時，水中的機械雜質被過濾網攔截，當濾網表面積聚的雜質增加而使壓差達到0.04MPa時，壓差開發即發出信號，同時PLC即發出指令，傳動電機啟動，排污閥打開，沉積在濾網中的雜質被轉動的刷子刷下，從排污口排出，整個刷洗排污過程無須人員操作，無需停機。同時，該設備還設有定時清洗排污和手動清洗排污功能，保證在任何情況下出水的安全可靠。
　　2. 壓力原水由進水口進入機體，首先以外壓方式流經粗濾網，濾除較大顆粒性雜質。粗濾網出水以內壓式進入細濾網，進一步截留水中的細小雜質，同時，超聲波同步工作，對液體中的微小氣泡核產生振動，當聲壓達到一定值時，氣泡將繼續膨脹，然后突然閉合，這些小氣泡急速崩潰時在氣泡內產生了高溫（5000K）高壓（上千個大氣壓），并且由于氣泡周圍的液體高速沖入氣泡，而在氣泡附近的液體中產生了強烈的局部激波，也形成了局部的高溫高壓，從而產生了超聲的殺菌、清洗、粉碎、乳化、分散、促進化學反應等一系列 超聲波雙擊智控壓差過濾機
　　的作用。頻率在20KHz以上的超聲波集**氧化、焚燒、超臨界氧化等多種水處理技術于一身，不但能防止濾網污堵，延長濾網反洗周期，同時具有顯著地殺菌和降解有機物的功能。隨著過濾介質中各種污染物在細濾網內側的累積，過濾通道被堵塞，進出水口壓差逐漸增加，當壓差達到預設定值時，連接于進出水口的壓差變送器便將檢測到的壓差信號轉換成4-20mA的電流信號，傳遞給控制系統，同時反洗頻率亦可通過時間進行預設定，當運行時間達到預設定值時，系統自動啟動行程電機和反沖洗高壓泵，此時傳動裝置帶動裝有吸嘴的污物收集器在濾網內側做旋轉和水平往返運動，同時，在濾網外側，高壓反沖洗裝置與排污裝置同步動作，并呈對應關系，在不中斷正常運行的前提下，只借助一小部分產品水，對濾網進行高壓反洗，反洗水透過濾網，連同從濾網上剝離的雜質被吸嘴迅速吸入污物收集器，送至排污室**由排污口排出。
應用范圍
　　鋼鐵：用于原料場、燒結球團廠水處理過濾，高爐、軋機、連鑄機等系統冷卻水過濾，高壓水除磷系統雜質過濾
全自動反沖洗過濾器的應用(6張)
　　汽車：涂裝生產線，在汽車、拖拉機**、發動機制造水,處理系統都有廣泛應用
　　電廠：用于電廠鍋爐高純水制備的精度預處理部分，發電機冷卻水、密封用水的過濾，系13-4統用水量特大時可作為旁濾處理使用
　　化工：在循環水場做旁濾處理，可單機或多機型并聯主處理，代替濾料過濾，減少濾料過濾負荷，可避免大量的沖洗耗水，節約成本
　　農業園林及造紙廠：在有噴頭、噴嘴系統中，應減少由于雜質所造成的設備堵塞、磨損，因此需要選擇高精度、高自動化過濾產品機械、
　　礦山：過濾井下噴淋水，保證系統工作正常。
　　其他：對系統進行自動、精度過濾，用來防止冷卻水系統堵塞
控制方式
　　全自動反沖洗過濾器具有對原水進行過濾并自動對濾芯進行清洗排污的功能，且清洗排污時系統不間斷供水。目前全自動反沖洗過濾器控制方式有以下兩種：
