玻璃切削液集中過濾系統方案描述

一、應用背景：

     針對目前玻璃蓋板廠家CNC段工序，精雕機采用集中供水冷卻的系統性方案。此方案的優點在于：

1.延長切削液使用壽命、提高良率，通過集中供水過濾系統可以有效的回收，統一管理，提高工作效率；

2.節能與節水，與傳統精雕機單臺機床配單個水箱相比，集中供水系統僅用2組水泵進行系統循環，保障產品的穩定和連續性同時也降低能耗，儲水罐集中儲存機床用水更是做好廢水回用，提高切削液的重復利用率。

二、方案說明：

1、在工作層面生產線上導入單一或兩條污液收集管道，通過主管集中流至過渡水箱再泵入過濾機進行過濾。（管道連接參考下圖）；

2、過濾完的切削液流入凈水箱，由供液泵供給CNC使用，從而形成回液、過濾、供液、周而復始的循環系統.

單臺機床管道安裝示意圖

1.采用PVC DN160管為凈液供水管道、主管采用DN110、DN75,DN63、（具體見圖紙）中間用三通變直徑相連分送每臺CNC使用；

2.機床回水管道采用不銹鋼水槽

   3.機床進水管接口；

四、各種工藝過濾的優缺點比較：

結論：由于蓋板雕刻環節粉碴很多，以上工藝除無濾材的過濾機外，其他的過濾方式都會造成供液系統堵塞，沉淀過濾如不用濾網，切削液在使用的過程中玻璃粉末根本無法沉淀。而正由于過濾機的無濾材過濾，杜絕了供液系統堵塞的形成。

  五、公司簡介：

     杰之源公司專業從事流體過濾制程的設計、制造、安裝調試、維護保養，提供各種過濾設備、固液分離設備、并代理以色列BallTechnicSystem清洗、過濾設備、美國Lakos固液分離器。公司在玻璃切削液粉末過濾的客戶有富士康、江蘇鼎祥達、蘇州創新、瑞必達、維達力、華清光學、銳歐光學、康寧公司、德普特公司等。

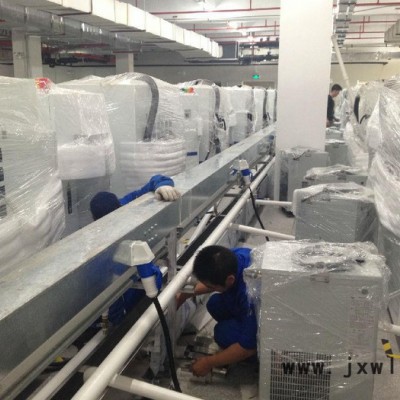

                      正在安裝中的過濾系統

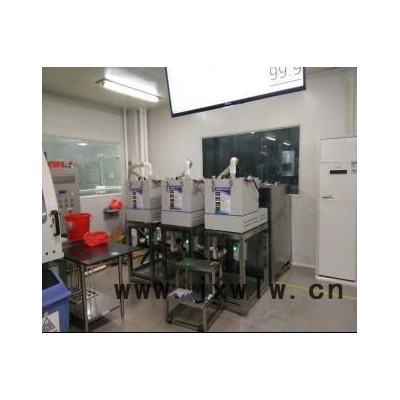

                          全自動運行中的過濾系統

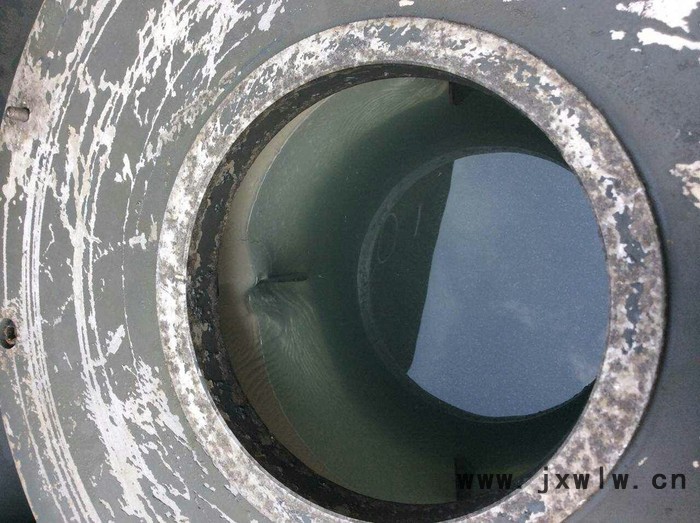

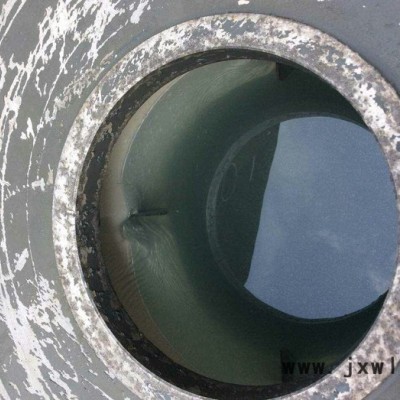

                         正在過濾的切削液

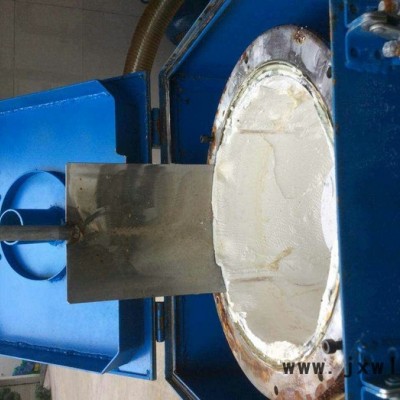

                           顯著的過濾效果
