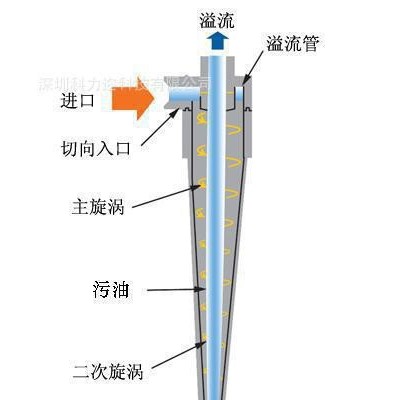

水力旋流分離技術是通過旋流產生強離心加速度（成百甚至上千倍的重力加速度），來強化液-液、液-固分離，達到去除含油污水中的油滴（或懸浮物）的技術。含油污水通過切向入口，進入到圓筒旋渦段，形成高速旋渦流和反向流動的中心區域，油滴（或懸浮物）在離心力作用下，通過圓筒區域和錐段加速區域，被分離到中心反向流動區域，向上通過溢流管流出，而處理后的污水通過主旋流區域后，向下從底流口流出。

我公司水力旋流器結合多種旋流器設計的特點，通過CFD流場優化設計，能夠獲得更強的離心加速度場，旋流更為穩定，聚結分離效果更好，壓能轉化效率高，能耗相對較低。公司開發了高效水力旋流器HC1.0， HC1.5和HC2.0以適應不同的工況要求。該技術成熟穩定，在南海和渤海的石油平臺上，有20多套水力旋流器在高效穩定的運行，并在中東和澳大利亞也有廣泛應用。

技術特點

1) 分離性能卓越，污油去除效率高大于95%

2) 壓能利用率高，壓降小，能耗少

3) 性能穩定，能夠適應較大變化的工況

4) 無旋轉部件，維護費用低

5) 單根設計，容易拆卸、清洗和更換

6) 分區設計，能夠適應多種流量處理。

適用范圍

1) 石油煉制、石油化工含油廢水處理（如電

脫鹽含油污水，煉化酸性水等）

2) 油庫含油廢水處理（儲油罐切出水等）

3) 油田或海上平臺含油污水處理（生產水等）

4) 其它含油廢水處理（鋼廠冷卻水、清洗廢水等）

主要技術參數

1) 處理能力：2.0~750m3/hr(單臺)

2) 分離粒徑：<5μm

3) 操作溫度：<100℃

相關應用


南海石油平臺應用

安裝和分區
