產地	廣東
規格	ZW-10,ZW-20
過濾精度范圍	10
過濾速度	15
設備重量	300
適用對象	水
適用范圍	化工,石油,制藥,汽車,輕工,食品,選礦,水處理,電鍍,冶金,染料,紡織
外形尺寸	100*200
性能	高效過濾
樣式	雙聯盤式
用途	水過濾
原理	加壓過濾
主體材質	塑料
濾料類型	無紡布
適用對象性質	弱腐蝕性
有效過濾面積	100
品牌	泉州海德能
型號	QZGL-10000L
加工定制	是
過濾器類型	盤式
水處理機類別	前置過濾

一． 盤式過濾器的應用 在生產和生活的各個工況中，我們經常會用到過濾系統。常用的過濾系統按不同的使用要求主要有壓力式過濾器、網狀過濾器、膜過濾器、濾料式（填料介質式）過濾器、濾芯式過濾器、袋式過濾器等等。這些過濾裝置應用于不同的工作狀況條件，具有各自的優點。在一些流量較大，過濾速度較快的以下應用場合可采用盤式過濾器?？蓮V泛應用于工業、商業領域，如食品、紡織、冶金、塑料、醫藥、建材、造紙、工業及商業建筑的暖通空調系統。  盤式過濾器在各行業中的具體應用場合：  冶金行業：凈環水、濁環水過濾，冷卻水全濾、旁濾；設備冷卻水過濾，噴嘴保護；發電廠：汽輪機冷卻水過濾，灰水回收過濾，降塵噴嘴保護，冷卻塔水全濾和旁濾；市政：水廠原水過濾，沖池水回收過濾，污水排放達標過濾，廢水再生，公園，綠化，噴泉水過濾；原水：海水，湖水，河水，水庫水，井水，雨水，地下水抽取時沙子，藻類，菌類，有機物過濾；農業：噴灌，滴灌水過濾。反滲透/超純水預處理：濾膜保護。離子交換：離子交換預處理、樹脂捕捉器。石化煉油、飲食、礦業、醫藥、制漿、造紙、中央空調：循環水全濾、旁濾，工藝用水，細水管/噴嘴用水；高含鹽水過濾：咸水、海水、鹽水過濾。               二．  盤式過濾器的基本原理 盤式過濾器由過濾單元并列組合而成，其過濾單元主要是由一組帶溝槽或棱的環狀增強塑料濾盤構成。過濾時污水從外側進入，相鄰濾盤上的溝槽棱邊形成的輪緣把水中固體物截留下來；反沖洗時水自環狀濾盤內部流向外側，將截留在濾盤上的污物沖洗下來，經排污口排出。                 盤片在單元內為緊密壓實疊加在一起，上下兩層盤片中間溝槽起到過濾攔截的作用。原水通過過濾單元時由外向內流動，大于溝槽的雜質會被攔截在外部。  盤式過濾器的核心部件是疊放在一起的塑料濾盤，濾盤上有特制的溝槽或棱，相鄰濾盤上的溝槽或棱構成一定尺寸的通道，粒徑大于通道尺寸的懸浮物均被攔截下來，達到過濾效果。該產品在很大程度上可以取代砂濾器等傳統的機械過濾裝置，其性能優越、水電耗遠低于其他產品。 過濾單元的過濾和沖洗原理圖表示工作原理： 盤式過濾器在濾盤兩面設計了不同結構的棱，這些棱疊加在一起構成攔截面，其中曲線棱主要起到攔截并貯存懸浮物的作用，采用外側略大的敞口設計可以保證反沖洗時無需松開濾盤，在水壓較低時也能達到徹底的反沖洗效果；環狀棱邊確定過濾精度，構成水的通道，濾盤可以提供高過濾精度。

曲線棱邊構成外側略大的敞口狀結構，是被攔截污物的主要存貯區域

曲線棱邊首尾相連.所以有較大的截污容積

環狀棱邊的高度確定了過濾級別





上圖中深色的水流表示原水（未經過濾的水），淺色的水流表示濾后水。原水進入兩層濾盤中間時，首先順曲線棱向盤內流動，但是仔細觀察無法直接進入。這時起過濾攔截作用的是環形棱，小于環形棱溝槽尺寸的雜質可以沿環形棱進入與內部相通的曲線棱，大的雜質被攔截下來。 濾盤的獨特結構還使將污物沖出的反沖洗過程更加簡單和容易，而不需要復雜的馬達和驅動器等機構，簡單的水流即可足以將污物沖出濾芯。這種優異性能減少了過濾器的反沖洗時間；同時由于污物不僅貯存在濾盤組與外殼之間，更多地可以貯存在濾盤組內部，所以過濾器可以容納更多的污物。  過濾過程和反沖洗過程的原理圖

過濾過程  待處理的污水自進水口進入過濾單元 水流自濾盤組外側流向?yàn)V盤組內側 水流在經過環狀棱構成的通道時，粒徑大于棱高度的顆粒被攔截下來，儲存在曲線棱構成的空間、濾盤組與外殼的間隙內濾后清水進入環狀濾盤內部，經出口引出       反沖洗過程  控制器發出脈沖信號，電磁閥打開，控制水流經電磁閥流向反沖洗閥反沖閥動作，進水口關閉，排污口打開 清水自過濾單元的出水口進入濾盤組內部 帶壓清水經工作流程的反方向通過濾盤組，將截留在濾盤間的污物沖出 沖洗水經排污管排掉   盤片組的工作與反沖洗原理

一.    過濾過程……………………………………………(7)程

二．反沖洗過程

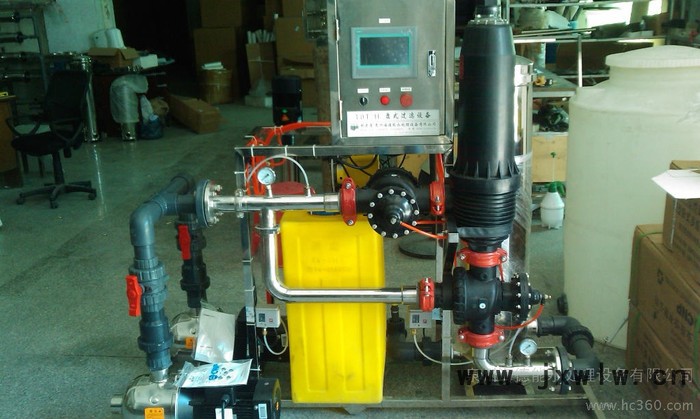

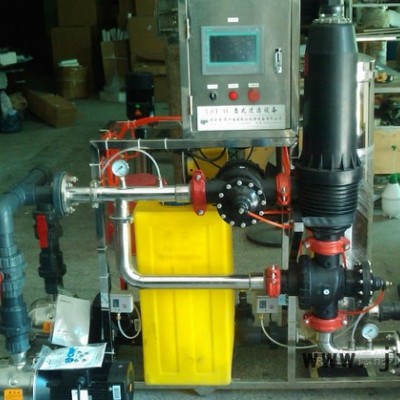

三．  成套設備的構成和控制  1．全自動過濾系統的組成 過濾系統由一至六個模塊化的過濾單元組合而成，由共同的進水口、出水口及排污口連接在一起。過濾器主要包括下列組件：1)主進水口     2)過濾器殼3)總出水口     4)反沖閥5)總排污口     6)過濾單元7)控制器  2.設備的控制原理 盤式過濾器可采用時間或壓差方式進行控制，實現全自動運行，時間控制的設備在運行一定時間后開始反沖洗；壓差控制方式利用進出口之間的壓差作為控制信號，當過濾器攔截的懸浮物達到一定量時，壓力損失會迅速增加，當進出水口之間的壓差達到設定值時設備自動開始反沖洗。壓差控制器同時具備壓差、時間、手動三種控制功能，可通過手動按鈕進行反沖洗。   四．盤式過濾系統操作步驟  1.      自動運行開機步驟 第一:打開進水球閥（泵1#和泵2#）第二．:將電控箱中的電源空開打到接通狀態，面板上的電源開關向左打，電源指示燈亮起時，說明電源已經送上電了。第三：點擊觸屏上“系統1#運行”，再點擊“自動啟動”,系統1#進入自動運行狀態。第四：點擊觸屏上“系統2#運行”，再點擊“自動啟動”，系統2#進入運行狀態。 （備注：該系統是一備一用，請勿同時運行兩個系統。在開機之前一定要看下有水分離器上面的壓力表是否顯示有足夠的壓力大于2公斤才能開機運行系統。）    2.自動運行關機步驟 第一：點擊觸屏上的“系統1#停止”，系統1#將停止運行。第二：點擊觸屏上的“系統2#停止”系統2#將停止運行。第三：將電源開關到中間位置，電源指示聽不亮?xí)r，說明電源已經關了，系統處于停機狀態。第四：在緊急情況下按面板上的“急停按鈕”，將停止系統運行。 3.手動運行開機步驟（檢修界面） 第一:將電控箱中的電源空開打到接通狀態，面板上的電源開關向左打，電源指示燈亮起時，說明電源已經送上電了。第二;點擊觸屏上“檢修界面”第三：點擊檢修界面中的“增壓泵1#運行”和“加藥泵運行”，系統1#進入手動運行狀態。第四：點擊檢修界面中的“增壓泵2#運行”和“加藥泵運行”，系統2#進入手動運行狀態。第五:點擊檢修界面中的“反洗氣動閥運行”和“增壓泵1#運行”，系統1#進入手動反沖洗狀態。第六：點擊檢修界面中的“反洗氣動閥運行”和“增壓泵2#運行”，系統2#進入手動反沖洗狀態。（備注：系統在手動狀態下，壓差超過設定時觸屏上會有提示，請關閉系統運行狀態，開啟反沖洗狀態。）  4.手動運行關機步驟（檢修界面） 第一：點擊觸屏上“檢修界面”第二：點擊檢修界面中的“增壓泵1#停止”和“加藥泵停止”，系統1#進入手動停止?fàn)顟B(tài)。第三：點擊檢修界面中的“增壓泵2#停止”和“加藥泵停止”，系統2#進入手動停止?fàn)顟B(tài)。第四:點擊檢修界面中的“反洗氣動閥運行”和“增壓泵1#運行”，系統1#進入手動反沖洗停止?fàn)顟B(tài)。第五：點擊檢修界面中的“反洗氣動閥運行”和“增壓泵2#運行”，系統2#進入手動反沖洗停機狀態。
