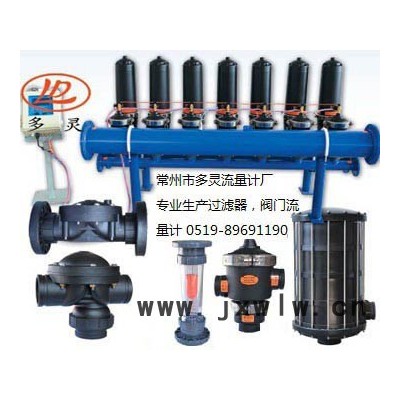

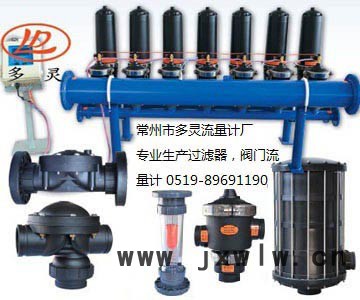

疊片盤式過濾系統說明書

一、機器的安裝

 1．1 地基：新型全自動過濾器占地遠小于傳統的砂濾器或其他機械過濾器，可以根據需要靠邊角布置。設備自重小，對地基無特殊的要求，僅需要保持水平即可，如果地基難以達到水平要求，可以采用地腳對設備進行固定，設備在有坡度的基礎上安裝、側裝甚至倒裝均不影響其運行效果。小型系統可直接安裝在管道上，大中型系統采用地腳連接，其高度可根據現場情況進行調整。

 1．2連接：過濾器進出水管均采用標準法蘭連接，小型系統采用螺紋連接。

 1．3反沖洗：過濾系統自動利用其他過濾單元的過濾后清水或外部提供的沖洗水進行反沖洗。由于耗水量小，對設備出水量無明顯的影響

二、機器的特點

2．1過濾系統的優點及特征

2．1．1系統有穩定的過濾效率  本系統采用凹槽式的過濾片作為過濾器的核心元件，均度達到國際一流標準。過濾針對不同種類的懸浮雜質包括有機雜質和無機雜質均有效。

2．1．2系統采用?；瘔K，節省占地   本系統的各個過濾單元芯和接口的可換性保證了過濾器組合的多樣性，用戶可按需取舍、靈活多變，以保證達到你的使用的要求，系統緊湊。

2．1．3高效反沖洗節能節水 系統的反沖洗單元需要7—20秒內即可以完成，一般情況下反沖洗消耗水量低于過濾水量的0.5%，（50L-100L單個過濾單元一次反洗耗水），對于粘性雜質也可以達到高效沖洗，適用范圍更廣。

2．1．4全自動控制連續出水  系統的過濾和反沖洗系統同時進行，系統自動維護產生的壓力損失和流量損失小。一個一個輪流反沖洗，其它正常工作。這樣就保證了系統高的工作效率。

2．1．5精確過濾 可根據用水要求選擇不同精度的過濾盤片，有20μ、50μ、80μ、100μ、120μ、150μ、200μ、300μ、400μ、500μ、600μ等多種規格

2．2機器的特點

2．2．1外形美觀  本產品采用經典的圓桶形狀來設計，選材精良，結構緊湊，可以改善貴公司的企業形象。

2．2．2微電腦控制 內置的微電腦功能強大，使用LED指示，顯示簡潔?？刂破鞯氖褂每梢源蟠蟮奶岣吖S的工作效率，減輕工人的勞動強度，同時也保證了過濾的效果。

2．2．3沖洗和反沖洗自動控制 系統的主要的就是沖洗和反沖洗過程，現在這些過程已經自動控制了，所以我們的產品可以做到無人值守也可以自動的工作不需要人為的調整。

三、工作原理

3．1疊片過濾的工作原理


 疊片過濾器的濾芯 …… 疊片為雜質處理載體，它由一組雙面帶不同方向溝槽的塑料盤片相疊加構成，其相鄰面上的溝槽棱邊便形成許許多多的交叉點，這些交叉點構成了大量的空腔和不規則的通路，這些通路由外向里不斷縮小。過濾時，這些通路導致水的紊流，最終促使水中的雜質被攔截在各個交叉點上。如把盤片疊加安裝在過濾芯骨架上，在彈簧和進水的壓力作用下就形成了一個外松內緊的過濾單元。每個過濾單元中被彈簧和水壓壓緊的疊片便形成了無數道雜質顆粒無法通過的濾網，疊片寬度為 12 － 14 mm，疊片材質為優質工程塑料，耐磨性極高。輔以不銹鋼彈簧支撐，結構堅固。反沖水流沿疊片內壁切線方向自內向外沖洗疊片表面粘附的各種雜質，疊片在反沖洗水流的作用下作旋轉，保證所有污物均被有效洗凈并排出?？墒褂脮r(shí)間間隔和壓力差控制反沖洗的所有步驟。一旦設定完畢，即可長期使用。自動反沖洗過濾器在不中斷工作的情況下在數秒內完成整個自動反沖洗過程。采用這種過濾原理的過濾器在過濾和反沖洗時疊片間隙動態可變，對提高過濾性能、過濾水質非常有利， 又可大大減少反洗用水量，通常自耗水量約為50L-100L（單個過濾單元一次反洗耗水） 。盤片上溝槽的不同深淺和數量確定了過濾單元的過濾精度。 原理解釋如圖3—1

3．2過濾階段的工作原理：

   水流通過過濾進水口進入過濾器內，通過過濾疊片時過濾疊片在彈簧力和水力的作用下被緊緊地壓在一起，雜質顆粒被截留在疊片交叉點，經過過濾的水從過濾器主通道中流出，此時單向膈膜閥處于開啟狀態。如圖3—2

3．3反沖洗階段原理

   當達到一定的壓差時，或設定的時間內系統自動進入反沖洗狀態，控制器控制閥門改變水流方向，過濾器底部單向隔膜關閉主通道，反沖洗進入四組噴嘴通道，和噴嘴通道連接的活塞腔內的水壓上升，活塞向上運動克服彈簧對疊片的壓力，并在疊片組頂部釋放活塞空間，同時反沖洗水從四組噴嘴通道上面的35*4個噴嘴沿疊片切線的方向高速噴射，使疊片旋轉并均勻分開，噴洗水噴洗疊片表面，將截留在疊片上的雜質噴洗甩出。當反沖洗結束時，水流方向再次改變，疊片再次被壓緊，系統重新進入過濾狀態。如圖3—3

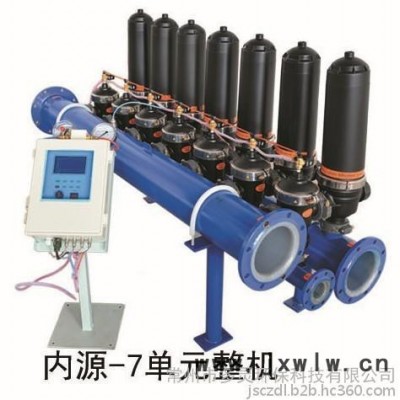

3．4內源反沖洗設備過濾及反沖洗原理

   關于內源反沖洗濾網型過濾器要經常清洗，濾網型過濾器是原水進水，通過濾網型過濾器再進入兩位三通電磁閥來控制兩位三通隔膜閥，如果這濾網型過濾器有雜質堵塞，一切反沖洗完全失效，不能反沖洗。

待處理水由進水管進入兩位三通閥，經閥門控制，水流進入各個單元過濾。過濾后的水從過濾單元內部通道流入出水口。隨過濾的進行，過濾器吸附的雜質增多，當壓力差達到設定值或設定時間時，系統進入反沖洗模式。控制器首先發信號給第一個過濾單元對應的三通閥，該閥將改變水流的方向，關閉進水導通排污口。反沖洗水在壓力作用下經出水管沖入過濾器進行洗滌，污水由排污口排出。洗滌完畢該單元恢復過濾模式，系統對下一單元進行反沖洗，直到所有單元沖洗完畢系統恢復過濾模式。根據出水管壓力情況，在壓力不足以支持反沖洗的情況下，將在出水管安裝電動磁閥控制水流量以滿足沖洗要求。如圖3—4和3—5
