SK型靜態混合器產品特性

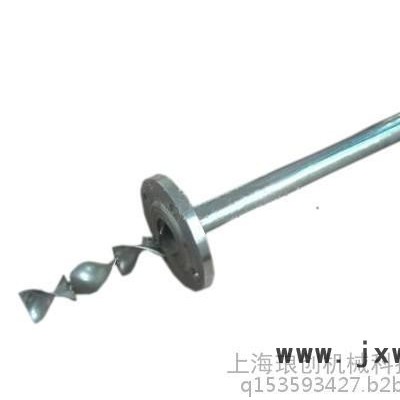

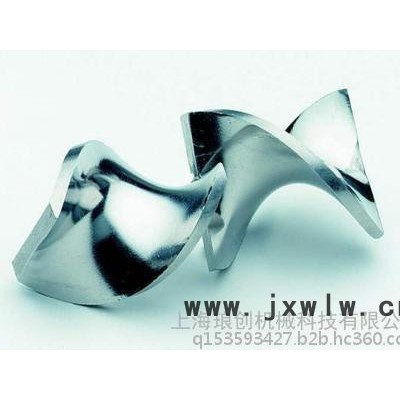

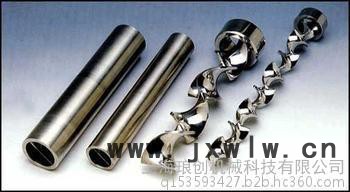

SK型靜態混合器稱單螺旋形靜態混合器，SK型靜態混合器的單元是扭轉180°或者270°的螺旋板，安裝入管殼時相鄰的螺旋板分別為左旋和右旋。與SV型靜態混合器相比，SK型靜態混合器的混合效果差一些，且有明顯的放大效應，但是SK型靜態混合器不容易堵塞，適用于雜質較多的物料。SK型靜態混合器用于乳化過程時能使液滴分散到10μm，用于一般的混合過程，不均勻度系數為
產品的壓力降計算以靜態混合器當量直徑和內徑D為基準的摩擦系數ΨD來表示。
SK型靜態混合器計算公式
△P=(f*ρc/2)*W2*L/D Re=dh*ρc*w/μ
W= Q/πD2*900 1Kg（f）/cm2=98100N/m2
△P阻力降（N/m2） f摩擦系數（無因次） ρc流體密度（Kg/m3）
W流體線速度（m/s） L混合器長度 dh水力直徑
ε空隙率（無因次） μ流體粘度（CP） A混合單元總面積（mm2）
δ單元材料厚度 D管道內徑 Re雷諾數（無因次）
SK型雷諾數Reε和摩擦系數f的關系表
| | SK型 | |
| 層流區 | 范圍 | Re D < 23 |
| 關系式 | ΨD =430/Re D | |
| 過渡流區 | 范圍 | 23 < Re D < 300 |
| 關系式 | ΨD =87.2 Re D -0.491 | |
| 湍流區 | 范圍 | 300 < Re D < 1100 |
| 關系式 | ΨD =17.0 Re D -0.205 | |
| 完全湍流區 | 范圍 | Re D < 1100 |
| 關系式 | ΨD =2.53 | |
SK型靜態混合器壓力降計算實例
假定：
流體流量Q=140m3/h 流體密度ρc=800Kg/m3
粘度μ=28CP 管道內徑D=200mm
長度L=2000mm 水力直徑dh=100m
W=Q/900πD2=140/900*3.14*0.22=1.24m/s
Re=dh*ρc*w/μ=100*800*1.24/28=3538
查表得Re＞150，f=1
△P=(f*ρc/2)*L/D=(2.53*800*1.242/2)*2000/200=15560.5N/m2=0.16Kg(f)/cm2
SK型靜態混合器產品用途
SK型靜態混合器適用于化工、石油、制藥、食品、精細化工、塑料、環保、合成纖維、礦山冶金等部門的混合、反應、萃取、吸收、注塑、配色、傳熱等過程，對大、中、小流量并伴有雜質或粘度≤106厘泊的高粘性介質尤為適用。
SK型靜態混合器應用實例
SK型靜態混合器在以丙烷為溶劑脫除渣油中瀝青裝置上的應用：某廠丙烷脫瀝青裝置以減壓渣油為原料，液相丙烷為溶劑，進行液-液萃取，生產高粘度潤滑油料成催化裂化原料，同時得到瀝青，實現了良好的渣油稀釋，提高了油品回收率，降低了溶劑比，節約了能耗。
SK型靜態混合器在紙漿氯化工藝中應用：某造紙廠應用了SK型靜態混合器，含氯量達到了工藝要求，保證了漂白漿質量，由于Cl氣在漿料中充分分散，反應吸收完全，生產正常，無溢現象，改善了生產環境，提高了漿料優質品率。
SK型產品規格型號表
| 規 格 | 公稱 直徑mm | 水力 直徑mm | 流量m3/h | 規 格 | 公稱 直徑mm | 水力 直徑mm | 流量m3/h |
| SK-5/10 | 10 | 5 | 0.15-0.3 | SK-50/100 | 100 | 50 | 14-28 |
| SK-7.5/15 | 15 | 7.5 | 0.3-0.6 | SK-62.5/125 | 125 | 62.5 | 22-44 |
| SK-10/20 | 20 | 10 | 0.6-1.2 | SK-75/150 | 150 | 75 | 31-64 |
| SK-12.5/25 | 25 | 12.5 | 0.9-1.8 | SK-100/200 | 200 | 100 | 56-110 |
| SK-16/32 | 32 | 16 | 1.4-3.2 | SK-125/250 | 250 | 125 | 88-177 |
| SK-20/40 | 40 | 20 | 2.2-4.5 | SK-150/300 | 300 | 150 | 127-255 |
| SK-25/50 | 50 | 25 | 3.5-7.0 | SK-175/350 | 350 | 175 | 173-346 |
| SK-32.5/65 | 65 | 32.5 | 5.9-12 | SK-200/400 | 400 | 200 | 226-452 |
| SK-40/80 | 80 | 40 | 9-18 | SK-250/500 | 500 | 250 | 353-706 |
歡迎來電咨詢相關SK型靜態混合器信息。
