產地	河北
過濾速度	各種
適用對象	水
適用范圍	水處理
外形尺寸	各種
性能	高效過濾
樣式	立式
用途	水過濾
原理	加壓過濾
主體材質	碳鋼
濾料類型	鋁網
適用對象性質	弱腐蝕性
有效過濾面積	15
品牌	碧通
型號	BT-200
加工定制	是
過濾器類型	管式
水處理機類別	其他

                               碧通** 濾水器 手動濾水器 手搖刷式過濾器 過濾設備

手動濾水器性能特點
??1、手動濾水器結構、性能特點：
??（1）主要結構由
??①轉動軸 ②定位桿 ③支架殼體 ④不銹鋼網芯 ⑤進、出水口 ⑥排污口等組成。
??（2）性能特點
??①結構簡單、占有空間位置?。? ②造價低； ③ 水的凈化程度高，過濾雜質精度高。過濾雜質**小尺寸為1.5mm，還可根據用戶要求設計過濾精度。 ④通流面積大，通流倍率為3~3.86，使攔污容量增大，水阻減小。

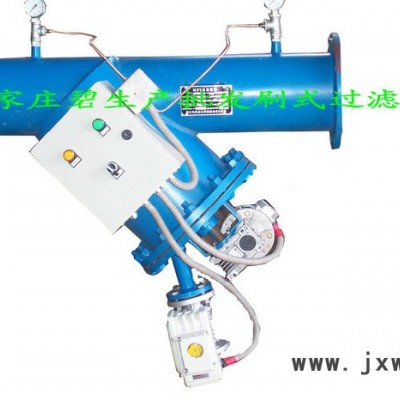

??2、全自動反沖濾水器性能、結構特點：
??（1） 主要結構由
??①轉動機構 ②定位桿 ③支架殼體 ④不銹鋼網芯 ⑤進、出水口 ⑥排污裝置 ⑦自動控制系統(柜) ⑧減速電機 ⑨壓力水反沖機構等組成。
?  (2)設備參數及性能
?  ①過濾精度：**小1mm ②壓力損失：0.02-0.10Map ③自動沖洗時間：>5min ④定時設定范圍：0-24h ⑤時出口直徑DN50-DN600 ⑥設計壓力：1.6mpa ⑦流量：由業主提供，我公司設計院 ⑧ 通流倍率3-4倍 ⑨利用負壓反沖（或壓力水反沖）原理排污，速度快、效果好，減少工業水的損失。
??（3）該濾水器采用智能控制裝置，是以西門子S7-200型PLC可編程控制為核心，針對濾水器的工作環境與工作特性而開發的一套裝置。該裝置具有如下幾項功能：
??①手動：實現人工運行，停止操作。
??②自動：接受DCS系統來的開關指令；接受濾水器差壓高信號。自身具有可調整沖洗時間和運行時間。
??③具有運行、停止、故障反饋信號輸出。

二、手動濾水器使用范圍
??1、適用于DN600及以下管道(DN600以上一般采用二次濾網)。
??2、其中濾水器(過濾精密為 1.5mm～ 8mm)適用于發電機內冷水系統和汽輪機油系統，杜絕了老式濾網布破碎而造成的事故隱患。
??3、結構形式有：A、低進高出式?B、高進低出式C、斜插式D、進側側出式等，可根據現場要求設計。

三、手動濾水器：
    手動濾水器在電站、化工、印染、造紙等行業供用水管邊上，由于從江河、湖海中取水的來源不同，所以在水中存在著多種多樣的雜質，如工業廢棄物、浮草、魚蝦、田螺等。有時，在進入供用水系統的管邊前，都采用簡單的柵欄過濾，條件比較好的或用一次濾網進行處理，但處理后的水中仍存在著一些體積較小的雜質。當它們?cè)诠┯盟到y(tǒng)中聚積到一定程度而不清除時，將導致通流面積減小**終產生堵塞，嚴重時造成停機，對安全運行構成極大威脅。鑒于經濟、方便、維修等諸多因素，我公司設計和制造的新型反沖式工業濾水器系列產品，可滿足用戶要求，徹底解決上述問題.
1、手動濾水器主要技術參數
(1)、工作壓力≤0.6MPa
(2)、濾網孔徑φ1～φ8mm
(3)、額定流量下的阻力≤0.05MPa
2、手動濾水器結構與使用說明：
(1)、本系列手動濾水器由①轉動軸、②定位桿、③支架殼體、④網芯、⑤進水口、⑥出水口、⑦排污口組成（見圖）。一般水質為淡水型的，濾網和內部主要部件為普通不銹鋼材質，若為海水或具有強酸堿型的，則采用特殊不銹鋼材質。
(2)、手動濾水器入管道系統后，水**會從進水口進入濾水器，過濾后的水從出水口流出，當水雜質能過網芯時，由于體積大于網芯孔，而被截留在網芯上，當聚集到一定數量時，即造成進、出水口之間有一定壓力差，這時，可轉動網芯進行輪次自動反沖洗，雜質**會從排污口自行排出，如此往復循環，用戶可根據水中雜質多少、而定時、定期自動反沖排污。
四、手動濾水器安裝及注意事項：
1）工業濾水器可臥式安裝在凝汽器進口，也可安裝在循環泵出口，其效果相同。
2）濾網進口直管段長度應大于循環水管道直徑。
3）安裝時不可傾斜，連接要牢固。

手搖刷過濾器適用于連續生產的工藝過程，是一種過濾與清洗可同步實現的過濾裝置，主要用于清洗水中的各種機械雜質，確保系統中的泵，閥門和管路等裝置的正常運行。

工作原理：

手搖刷過濾器結構為不銹鋼刷及不銹鋼網等部件組成。該部件穿過過濾器蓋，刷式裝置安裝在不銹鋼網內部，水流通過過濾器的濾網將攜帶的雜質留在濾網，凈水從出水口留出，當過濾一定的水量后，濾網中的雜質濃度影響水的進出口的壓差，當數值達到一定值時，將過濾器底部的排污閥打開，轉動手搖刷手柄，對濾網進行清洗，將污物從排污口排出。
