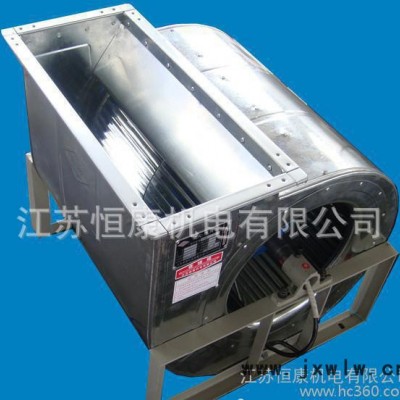

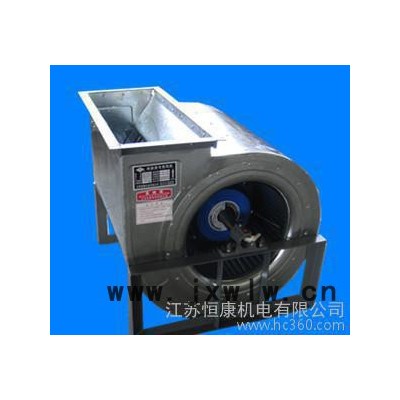

YDW系列低噪聲烤漆房專用風機

 一、風機特點
  YDW系列低噪聲離心通風機是一種高效率，變轉速的新型節能離心通風機，它由先進的多翼型葉輪，對數螺旋形機殼，可調速的內裝直聯外轉子低噪聲三相異步電動機，圓弧流線型進風口等部件組成。風機制成雙面進風，結構新穎，體積小，風量大，振動小。電動機能借助三相調壓器進行降壓。實現無極調速，以適應風量變化頻繁的場所，是空調、凈化、冷凍、汽車烤漆房作業中理想的配套產品。

 二、風機結構
  YDW系列低噪聲離心通風機主要由機殼、葉輪、進風口、電動機等組成。
  1、機殼為整體用鍍鋅鋼板免焊咬口制作，或表面噴塑，外觀大方。耐熱耐潮，經久耐用。
  2、葉輪為前向多翼圓弧型葉片，與前盤、中盤鉚接而成。其材料選用鍍鋅板精工制作而成，為保證葉輪精度，葉輪的全部零件均用模具一次沖壓成型，組合后再經靜、動平衡校正，因此葉輪在運轉時振動較小，氣動性能良好，噪聲低，運轉平穩。
  3、進風口選用鍍鋅板，經模具加工而成，表面噴塑安裝于風機兩側，與軸向平行的截面為曲線型，氣體流暢，損失少。
  4、電動機：采用外轉子低噪聲三相異步電動機，葉輪與電機經螺栓連接后成一體，從而減少傳動損失，提高風機的整機效率。能借助三相調壓器或變頻調速器調節風機的轉速，從而達到風機變風量的目的。
  5、風機可制成“左旋”和“右旋”兩種型式，以電動機的出線端看，葉輪順時針方向旋轉為右旋風機。反之，則稱為左旋風機。風機出口位置可制0、90、180等多種角度，訂貨時請注明。

 三、用途
  1、適用于工廠、賓館、禮堂、醫院等建筑物的室內通風換氣。以及各種形式的中央空調、框式空調機組的配套。特別適用于變風量低噪聲的空調機組。
  2、適用于各種凈化設置的配套使用。
  3、適用于各種涂裝、除塵、除煙設備的配套。
  4、適用于各類汽車的烤漆房、家具噴漆房、烘房等通風換氣。

YDW4.5AL1烤漆房風機外形尺寸圖：

技術參數
