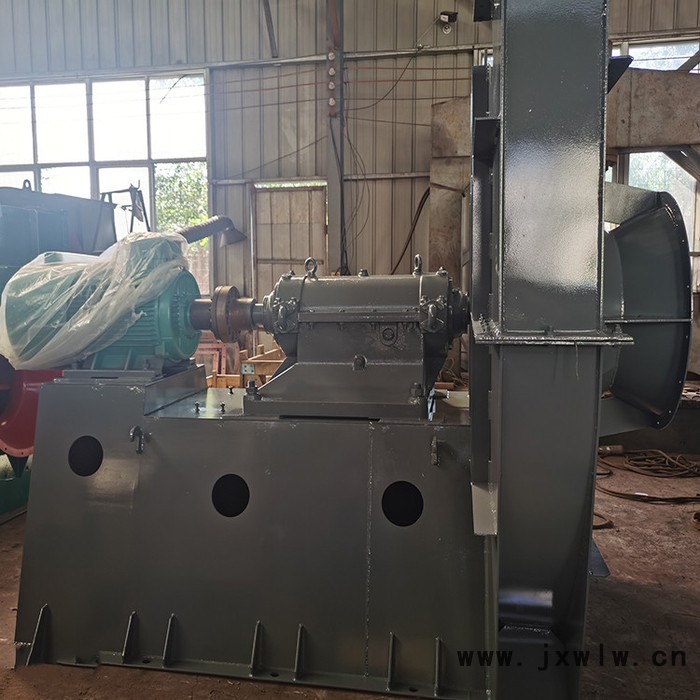

1、風機的主要組成

風機主要由機殼、進氣箱、葉輪、進風口、調節門、傳動組、聯軸器及驅動風機的主電機組成，調節門由電動執行器通過聯動

桿驅動。

2、機殼

機殼由低合金鋼板焊接而成，側板上焊有網格形成的加強筋，以增強機殼側板的剛性，機殼出口可制成0-225度之間左右

旋不同的角度，為便于運輸、安裝和檢修，機殼制成剖分式，其中一處剖分**是為方便轉子組的拆裝

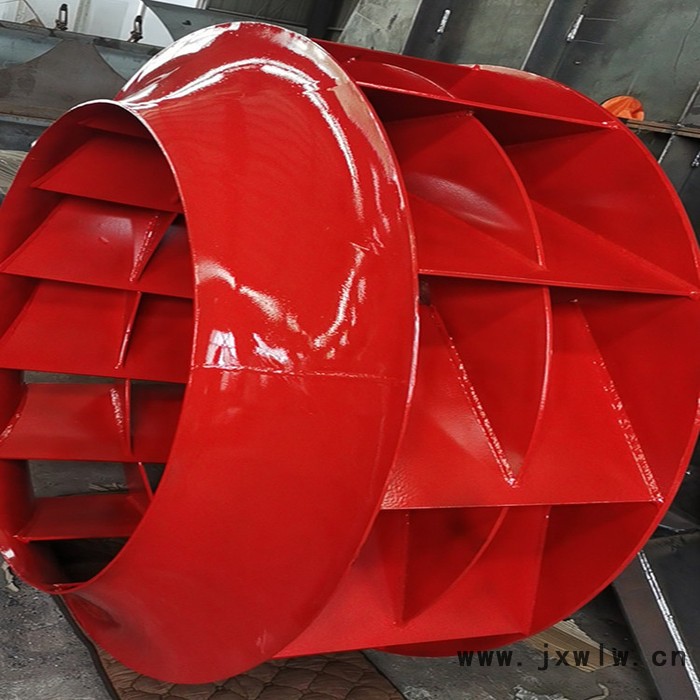

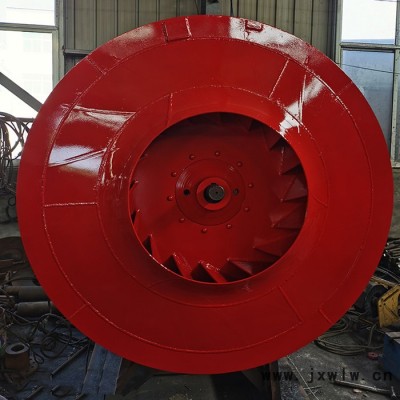

3、葉輪

葉輪是由高強度合金鋼板焊接而成，輪蓋是錐弧形，有利于進氣，葉片焊于輪蓋與輪盤之間，焊縫經探傷檢驗，氣動性

能好，效率高，輪盤和輪轂徑向采用止口定位，并采用鉸制螺柱聯接，整體葉輪經過靜動平衡校正和超速試驗。

4、進風口

進風口制成錐形收斂式、進氣條件好，直接安裝在機殼惻板上，進口裝調節門。

5、進口調節門

進口調節門為圓形、花瓣式、葉片開啟和關閉轉動，靈活調節所需的風量和風壓，以及風機的啟動。

6、傳動組

傳動組由瓦盒軸承箱、端蓋、主軸和軸承組成。

主軸采用合金鋼鍛件制作而成，經調質處理，并經過嚴格的超聲波探傷檢驗，一端裝葉輪、一端裝聯軸器與電動機連接傳

動。

7、聯軸器

采用柱銷式聯軸器，聯軸器材料為QT500-7，此聯軸器安裝校正方便，可以適應由于偏心產生的輕微振動，同時對沖擊振動有

較好的阻尼作用。
