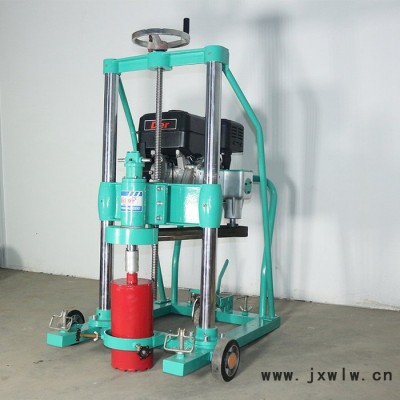

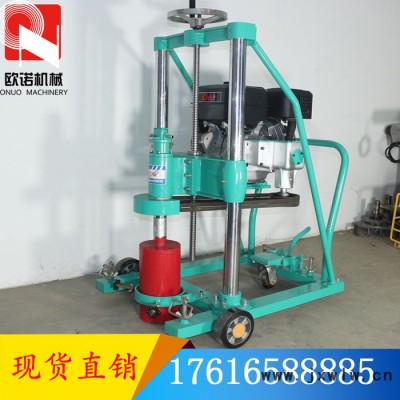

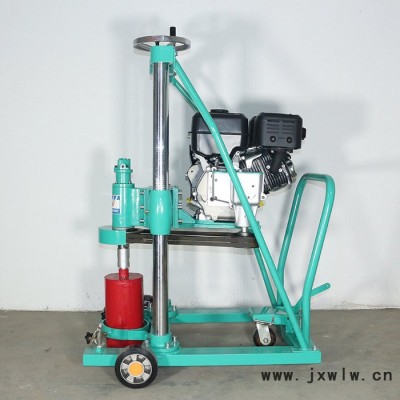

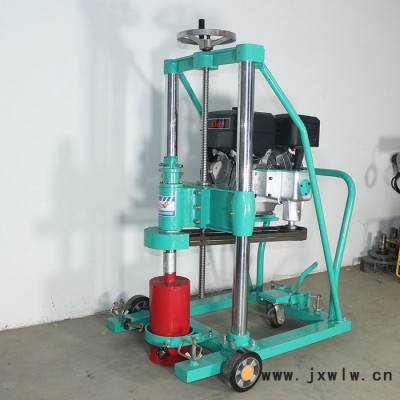

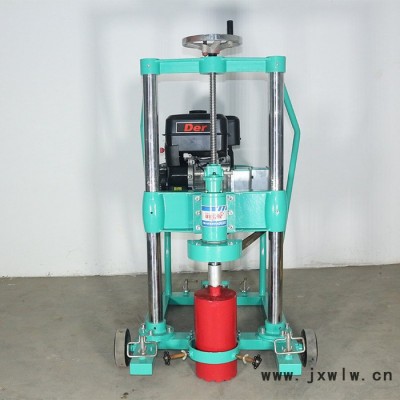

取芯機HZ-20型混凝土鉆孔取芯機 路面鉆孔取芯機汽油發動機

混凝土鉆孔取芯機主要對混凝土路面和瀝青路面進行機械鉆孔的新型建筑機械，操作簡便、輕巧靈活、移動方便，不需要電源，鉆機及取樣尺寸準確，鉆孔后表面光潔，且對鉆取物不發生意外破壞，是**的公路檢測設備。

采用名品汽油發動機為動力，啟動方便，運轉可靠、操作簡便，并配備了人造人造金剛石薄壁鉆頭，主要用于公路、機場、港口、碼頭、大壩等混凝土工程，鉆孔取芯的新型系列產品。
能直接鉆取700mm以內芯樣，配加長桿可鉆取5米以內芯樣。主要在高等級公路能取混凝土、石灰石、基礎等，進行抗壓、抗折試驗。

參數

大鉆孔直徑： Φ200mm

大鉆孔深度： 400-700mm

進給方式：     手動

主軸轉速：     1000～1500r/min

鉆頭形式：     人造金鋼石薄壁鉆頭

配套動力：     汽油機

馬力 :        5.5hp  9hp  13Hp標配

外形尺寸：      長*寬*高    570×405×1000mm

重量         180kg

金剛石鉆頭     ￠50   ￠100   ￠150（另有其他多種規格鉆頭可配）

安裝說明

1. 安裝上合適直徑的空心鉆頭。

2.將鉆孔移至所需工作處，用膨脹螺絲將鉆孔固定，調整地腳螺絲，使鉆機穩定，或用足夠

重的底板固定鉆孔取芯機，防止鉆孔取芯時機器移動。

3. 接上水源，檢查是否有水流出。

4.啟動發電機，打開電路開關。

5. 旋轉手柄將鉆頭輕輕接觸被切削處，待鉆頭切進約l0mm時，可通過手柄加壓來加快旋

進速度。

6.待切削完畢，可保持旋轉，提升鉆頭，距試件表面約有5mm時，可關閉電源，鉆頭離開

試件表面，關閉水源。

7. 卸去固定螺栓，拖離取芯機，用夾鉗取出試樣。

8. 使用時，應防止鉆頭撞擊堅硬物體，以免損傷鉆頭

混凝土取芯機主要用于公路、機場、港口、碼頭、大壩等水泥混凝土、瀝青混凝土、石灰石基礎取芯進行抗壓、抗折試驗， 混凝土取芯機采用一機多用（選配），可以鉆孔取芯、芯樣切割、芯樣磨平，大大提高了工作效率，減少設備投資，是一種理想的工程檢測設備。
