產品名稱：DD系列方風門型號：風門 溫度：℃  材質：按需定制  壓力：Mpa

一、概述

方風門應用于25MW-1000MW機組中空預器出口煙道與電除塵之間便于在機組運行過程中進行隔離檢修。

方風門是風門中的一種，方風門用于對某一管路介質全部流通或截斷或介質流量的控制。它有單軸、雙軸、三軸、四軸和五軸等五種形式，規格有300×400～2400～2000等66種，風門的位置允許水平布置或垂直布置。方風門有如下的一些技術參數：

1、方風門的公稱壓力：0.1MPa；

2、適用溫度≤650°C；

3、泄 漏 率≤3%；

4、方風門的適用介質：空氣、 煙氣、含粉塵氣體等。

二、結構特點

1 機翼型擋板采用16Mn鋼板壓制減少阻力提高耐磨性能。

2 采用外置式軸承結構緊湊、轉動靈活、消除擋板卡澀現象。

3 擋板**大轉圈為0.25圈工作可靠、到位準確。

4 加裝電動裝置可實現遠方控制與**地操作並亦可切換為手動操作。

5 密封部位采用了特殊結構有良好的密封性能。

三、產品種數和技術參數

該系列產品按控制方式分為電動風門和手動風門按風門軸數分為單軸、雙軸、三軸、四軸和五軸五種按公稱通徑分有66個規格供客戶選用各種類型的方風門主要技術參數如下：

            單軸方風門（DD4201~DD4212)

            雙軸方風門（DD4213~DD4228)

            三軸方風門（DD4229~DD4242)

            四軸方風門（DD42243~DD4256)

            五軸方風門（DD4257~DD4266)

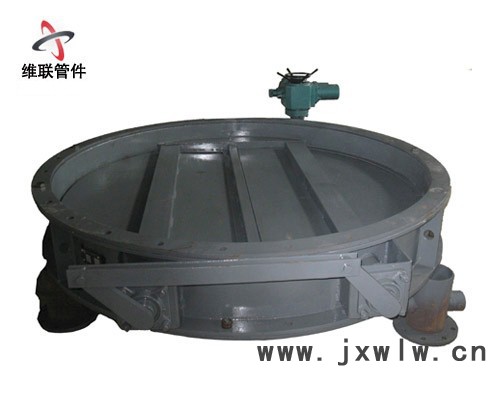

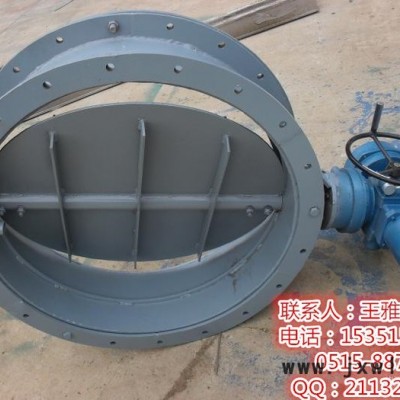

產品名稱：DD系列圓風門型號：風門 溫度：℃  材質：按需定制  壓力：Mpa

一、功能簡介

圓風門又稱圓形擋板門、圓形關斷門、圓形調節門。圓風門主要應用于發電廠風道、煙道中做截流或調節介質流量用，也可用于其它行業中的風道、煙道。圓風門可使系統某一管路介質全部流通/截斷或介質流量隨控制而變化。對于直徑較小的圓風門，它具有截流及調節介質流量兩個功能，對于直徑很大的圓風門，其調節功能不太明顯主要應用它的截流功能。

二、分類

根據性能可分為圓形關斷門和圓形調節，根據驅動方式可分為手動圓風門、電動圓風門和氣動圓風門，根據制造工藝可分為鑄造式圓風門和焊接式圓風，根據材質可分為鑄鐵圓風門、碳鋼圓風門和不銹鋼圓風門。另外，我公司還開發了多葉片式單擋板圓風門、多葉片式雙

擋板圓風門，還有專用于煙氣脫硫系統入口、出口和旁路的圓形煙氣擋板，煙道擋板門。圓風門按公稱通徑區別，編制規格有：Dg100-2200等二十六種，適用于1.2-1000萬千瓦機組運用。圓型調理擋板風門用于煙風管路中調理流量之用，在擋板轉動90°的行程內的不一樣位置，通過不一樣的工質流量，可實現自動調理。規格尺度：φ600-φ3500mm ，通常與圓風門或圓形隔絕門配套運用。

主要技術參數：

        工作壓力：≤2000mmH2O。

        工作溫度：≤650℃。

        功 能：隔斷或調節。

        介 質：空氣、煙氣、熱氣、風粉混合物。

三、結構特點

典型的圓風門為蝶閥式單板結構，其前后軸頸處采用內支撐外密封的形式，支撐處為滑動軸套結構，這種結構廣泛應用于小機組以及要求不高的場合。   為了適應國內外日益眾多的600MW、900MW甚至1000MW機組，我公司在74DD標準的基礎上，做了大量的規格擴充與結構優化工作，開發了一系列高性能的新型圓風門，目前**大直徑做可到DN8000。新型圓風門的前后軸頸處采用內密封外支撐的結構，專用密封填料密封良好、無外泄、耐高溫，支撐處采用自潤滑自動調心軸承，可自動補償前后軸的同軸度偏差，確保圓風門阻力小、無卡澀、轉動靈活。新型圓風門的執行機構可以直接安裝在風門本體上，不需另外再配曲柄連桿機構。對于多葉片式單擋板圓風門、多葉片式雙擋板圓風門還有專用于煙氣脫硫系統入口、出口和旁路的圓形煙氣擋板門（煙道擋板門）的結構特點請參見關閉擋板風門、調節擋板風門介紹。
