形式

（1）該風機制成單吸入，機號有No.4、4.5、5、5.6、6.3、7.1、8、9、10、11.2、12.5、14、16十三種。

（2）該風機又可制成順時針旋轉或逆時針旋轉兩種形式，從傳動部正視風機，如葉輪順時針旋轉稱為順時針旋轉風機，以順時針表示；葉輪

逆時針旋轉稱為逆時針旋轉風機，以逆時針表示。

（3）風機的出口位置以機殼的出口角度表示。順逆時針旋轉風機均可制成0°、45°、90°、135°、180°、225°六種角度。

結構特點

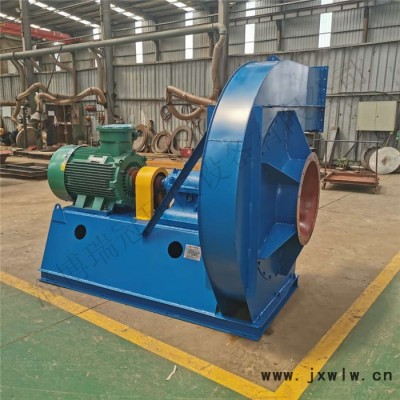

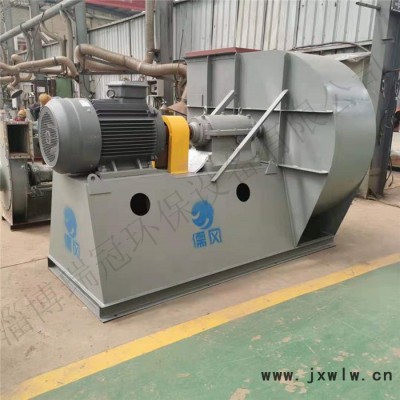

風機由葉輪、機殼、進風口、傳動組、調節門等部件組成。

（1）葉輪材料為Q345（16Mn），長短相間前向彎曲葉片。葉輪成型后經靜、動平衡校正，因此運行平穩可靠。

（2）機殼用鋼板焊接成蝸形殼體。在蝸板上開有清灰門。便于清除葉片和機殼內的積灰，保證葉輪的平衡性和氣動性能。

（3）進風口制成收斂式流線形的整體結構，用螺栓與前蓋板組固定。

（4）傳動組由主軸、水冷軸承箱、聯軸器組成。

主軸由鋼制成。采用滾動軸承，軸承箱有整體式和部分式兩種形式。No.4-6.3采用整體式軸承箱；No.7.1-16采用部分式軸承箱。兩種軸

承箱上均需通冷卻水。耗水量因工作溫度和環境的不同而異，一般按0.5-1m3/h考慮。

軸承箱上裝有溫度計和油位指示器，軸承箱內潤滑油采用全損耗系統用油L-AN46，加油量按油位標志的要求。

（5）調節門是用來調節風機流量大小的裝置。調節門葉片為花瓣形，軸向安裝在進風口前面。由于采用了外部傳動的結構，轉動靈活方便。

調節范圍由90°（全閉）到0°（全開）。為使調節門各部正常工作，必須很好地潤滑，潤滑脂采用高溫（260℃）膨潤土脂，使風機在高溫

運轉時仍能保證潤滑作用。
