擺線針輪減速機采用擺線針齒嚙合、行星式傳動原理，所以通常也叫行星擺線減速機，行星擺線針輪減速機可以廣泛的應用于石油、環保、化工、水泥、輸送、紡織、制藥、食品、印刷、起重、礦山、冶金、建筑、發電等行業，做為驅動或減速裝置。其獨特的平穩結構在許多情況下可替代普通圓柱齒輪減速機及蝸輪蝸桿減速機，因此，行星擺線針輪減速機在各個行業和領域被廣泛的使用，受到廣大用戶的普遍歡迎。

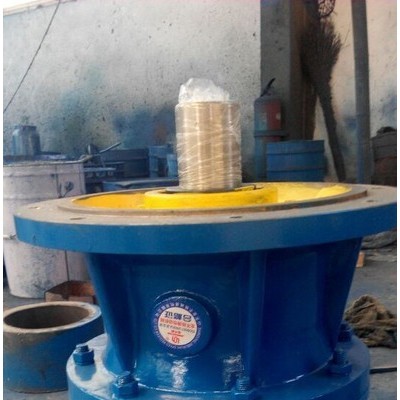

擺線針輪減速機是一種比較新型的傳動機構，其獨特的平穩結構在許多情況下可替代普通圓柱齒輪減速機及蝸輪蝸桿減速機，因為擺線針輪減速機具有：8000單級立式雙軸擺線減速機：XL8075、XL8085、XL8095、XL8105、XL8115、XL8125、XL8130、XL8135、XL8145、XL8155、XL8160、XL8165、XL8170、XL8175、XL8180、XL8185、XL8190、XL8195、XL8205、XL8215、XL8225、XL8235、XL8245、XL8255、XL8265、XL8270、XL8275
高速比和高效率。結構緊湊體積小。運轉平穩噪聲低。使用可靠、壽命長設計合理，維修方便，容易分解安裝等特點。擺線針輪減速機的型號及種類：B系列單級機型有：0 1 2 3 4 5 6 7 8 9 120 150 180 220 270 330 390 450 550 650 12 15 18 22 27 33 39 45 55 65 X系列單級機型有：X2 X3 X4 X5 X6 X7 X8 X9 X10 X11 X12 其減速比有： 7 9 11 17 23 25 29 35 43 59 71 87 雙級機型有：10 20 21 30 31 41 42 53 63 74 84 85 95 106 1512 1812 2212 2215 2715 2718 3318 3322 3922 4527 5533 其減速比有：121 187 289 385 473 595 731 841 1003 1225 1505 1849 2065 2537 3481 5133 7569 在輸入軸上裝有一個錯位180°的雙偏心套，在偏心套上裝有兩個滾柱軸承，形成H機構，兩個擺線輪的中心孔即為偏心套上轉臂軸承的滾道，并由擺線輪與針齒輪上一組環形排列的針齒輪相嚙合，以組成少齒差內嚙合減速機構，（為了減少摩擦，在速比小的減速機中，針齒上帶有針齒套）。當輸入軸帶著偏心套轉動一周時，由于擺線輪上齒廊曲線的特點及其受針齒輪上針齒限制之故，擺線輪的運動成為即有公轉又有自轉的平面運動，在輸入軸正轉一周時，偏心套亦轉動一周，擺線輪于相反方向上轉過一個齒差從而得到減速，再借助W輸出機 構，將擺線輪的低速自轉運動通過銷軸，傳遞給輸出軸，從而獲得較低的輸出轉速。
擺線針輪減速機原理拼音** zhen ** su ji yuan li
擺線針輪減速機原理英文：Cycloid pin wheel reducer principle
一、擺線針輪減速機：
是一種應用行星式傳動原理，采用擺線針齒嚙合的新穎傳動裝置。
1.它的原理像兩個銀幣，一個靜止另一個靠在它的邊上轉，當轉動的幣從一個點轉回原來的點時它已經轉了兩轉不是一轉。
2.示意圖如下，它里面是齒輪組成的，動靜齒輪的結合不是像銀幣那樣外邊接合。而是一個外邊和另一個內邊嚙合構成一組，這樣可以節省空間，即使多組結合也可以疊在一個圓筒內。圓筒的輸入和輸出軸是在同一個圓心上的，但是內部的齒輪并不同心，主動輪比從動輪小沿軸擺動，同時沿邊滾動。帶動從動輪滾動；從動輪又帶動下一主動輪沿軸擺動如此直到輸出軸。每組齒數和齒輪組數決定變速比。
擺線針輪減速機原理圖
二、擺線針輪減速機原理分析:
全部傳動裝置可分為三部分：輸入部分、減速部分、輸出部分。
在輸入軸上裝有一個錯位180°的雙偏心套，在偏心套上裝有兩個稱為轉臂的滾柱軸承，形成H機構、兩個擺線輪的中心孔即為偏心套上轉臂軸承的滾道，并由擺線輪與針齒輪上一組環形排列的針齒相嚙合，以組成齒差為一齒的內嚙合減速機構，（為了減小摩擦，在速比小的減速機中，針齒上帶有針齒套）。 當輸入軸帶著偏心套轉動一周時，由于擺線輪上齒廓曲線的特點及其受針齒輪上針齒限制之故，擺線輪的運動成為既有公轉又有自轉的平面運動，在輸入軸正轉周時，偏心套亦轉動一周，擺線輪于相反方向轉過一個齒從而得到減速，再借助輸出機構，將擺線輪的低速自轉運動通過銷軸，傳遞給輸出軸，從而獲得較低的輸出轉速。
三、擺線針輪減速機的用途
采用擺線針齒嚙合、行星式傳動原理，所以通常也叫行星擺線減速機，廣泛的應用于石油、環保、化工、水泥、輸送、紡織、制藥、食品、印刷、起重、礦山、冶金、建筑、發電等行業，做為驅動或減速裝置。其獨特的平穩結構在許多情況下可替代普通圓柱齒輪減速機及蝸輪蝸桿減速機，因此，行星擺線針輪減速機在各個行業和領域被廣泛的使用，受到廣大用戶的普遍歡迎。
四、擺線針輪減速機原理結構裝配圖
擺線針輪減速機原理結構裝配圖
五、擺線針輪減速機扭矩計算方式
擺線針輪減速機扭矩=9550×電機功率÷電機功率輸入轉數×減速比×使用效率（85%-95%）

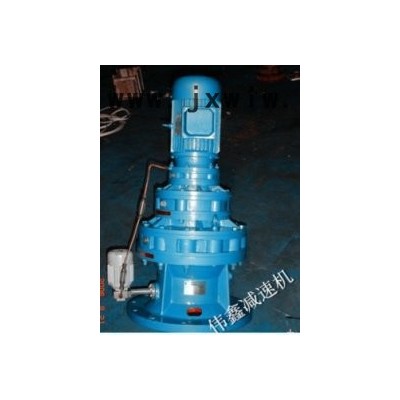

雙機擺線針輪減速機具體型號：

兩級臥式雙軸型XWE擺線減速機：XWE20、XWE32、XWE42、XWE53、XWE63、XWE74、
XWE84、XWE85、XWE95、XWE106、XWE128
    兩級臥式接盤型XWEK擺線減速機：XWEK20、XWEK32、XWEK42、XWEK53、XWEK63、
XWEK74、XWEK84、XWEK85、XWEK95、XWEK106、XWEK128
    兩級臥式直聯型XWED擺線減速機：XWED20、XWED32、XWED42、XWED53、XWED63、
XWED74、XWED84、XWED85、XWED95、XWED106、XWED128
    兩級立式雙軸型XLE擺線減速機：XLE20、XLE32、XLE42、XLE53、XLE63、XLE74、
XLE84、XLE85、XLE95、XLE106、XLE128
    兩級立式接盤型XLEK擺線減速機：XLEK20、XLEK32、XLEK42、XLEK53、XLEK63、
XLEK74、XLEK84、XLEK85、XLEK95、XLEK106、XLEK128
    兩級立式直聯型XLED擺線減速機：XLED20、XLED32、XLED42、XLED53、XLED63、
XLED74、XLEDK84、XLED85、XLED95、XLED106、XLED128

擺線針輪減速機的使用條件

使用條件：1、擺線針輪減速機允許使用在連續工作制的場合，同時允許正、反兩個方向運轉。2、輸入軸的轉速額定轉數為1500轉/分，在輸入功率大于18.5千瓦時建議采用960轉/分的6極電機配套使用。3、臥式安裝擺線針輪減速機的工作位置均為水平位置。在安裝時**大的水平傾斜角一般小于15°。在超過15°時應采用其他措施保證潤滑充足和防止漏油。

擺線針輪減速機結構型號表示法： 1、B系列擺線針輪減速機 BW腳板式臥裝雙軸型 BL法蘭式立裝雙軸型 BWY腳板式臥裝專用電動機直聯型 BLY法蘭式立裝專用電動機直聯型 BWD腳板式臥裝普通電動機直聯型 BLD法蘭式立裝普通電動機直聯型 BWED雙級腳板式臥裝普通電動機直聯型 BLED雙級法蘭式立裝專用電動機直聯型系列擺線針輪減速機 2、X系列擺線針輪減速機 XW腳板式臥裝雙軸型 XL法蘭式立裝雙軸型 XWY腳板式臥裝專用電動機直聯型 XLY法蘭式立裝專用電動機直聯型 XWD腳板式臥裝普通電動機直聯型 XLD法蘭式立裝普通電動機直聯型 XWED雙級腳板式臥裝普通電動機直聯型 XLED雙級法蘭式立裝普通電動機直聯型系列擺線針輪減速機

擺線針輪減速機的型號及種類： B系列單級機型有：0 1 2 3 4 5 6 7 8 9 120 150 180 220 270 330 390 450 550 650 12 15 18 22 27 33 39 45 55 65 X系列單級機型有：X2 X3 X4 X5 X6 X7 X8 X9 X10 X11 其減速比有： 7 9 11 13 15 17 19 21 23 25 27 29 35 39 43 47 59 71 87 雙級機型有：10 20 21 30 31 41 42 53 63 74 84 85 95 106 1512 1812 2212 2215 2715 2718 3318 3322 3922 4527 5533 其減速比有：121 187 289 385 473 595 731 841 1003 1225 1505 1849 2065 2537 3481 5133 7569

單級機型號對照表：
系列標準機型
X天津 X2 X3 X4 X5 X6 X7 X8 X9 X10 X11
B化工部 B0 B1 B2 B3 B4 ? B5 B6 B7B8
B機械部 B12 B15 B18 B22 B27 ? B33B39 B45 B55
JXJ江門 JXJ0 JXJ1 JXJ2 JXJ3 JXJ4 ? JXJ5 JXJ6 JXJ7 JXJ8
BJ紡織 BJ2 BJ3 BJ4 BJ5 BJ6 BJ7 ? ? ? ?
B上海 B10 B11A/B11 B12/B12B B13/B13B B14 B14A B15B16/B16B B17 B18
