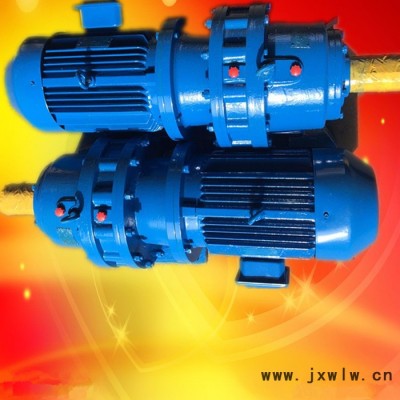

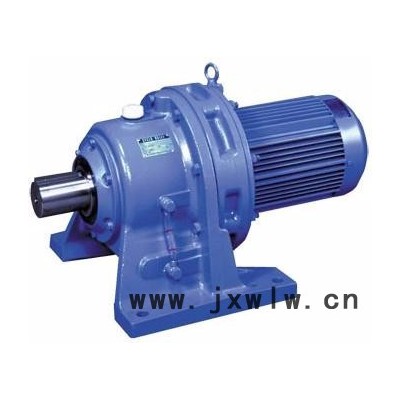

是否原廠	是
額定電壓	380V
額定功率	55
級數	單級
減速比	17
類別	擺線針輪減速機
類型	齒輪箱
使用范圍	減速機
適用范圍	減速機
輸入轉速	1500
許用扭矩	562300
用途	減速機
安裝形式	臥式
布局形式	同軸式
齒面硬度	硬齒面
齒輪類型	針輪減速機
輸出轉速范圍	85
品牌	泰興百勝
型號	BWD55-17-45KW
加工定制	是

在輸入軸上裝有一個錯位180°的雙偏心套，在偏心套上裝有兩個稱為轉臂的滾柱軸承，形成H機構、兩個擺線輪的中心孔即為偏心套上轉臂軸承的滾道，并由擺線輪與針齒輪上一組環形排列的針齒相嚙合，以組成齒差為一齒的內嚙合減速機構，（為了減小摩擦，在速比小的減速機中，針齒上帶有針齒套）。擺線減速機

折疊編輯本段原理介紹

當輸入軸帶著偏心套轉動一周時，由于擺線輪上齒廓曲線的特點及其受針齒輪上針齒限制之故，擺線輪的運動成為既有公轉又有自轉的平面運動，在輸入軸正轉周時，偏心套亦轉動一周，擺線輪于相反方向轉過一個齒從而得到減速，再借助W輸出機構，將擺線輪的低速自轉運動通過銷軸，傳遞給輸出軸，從而獲得較低的輸出轉速。

折疊編輯本段特點介紹

1.擺線針輪減速機特點： 〇高速比和高效率單級傳動，就能達到1：87的減速比，效率在90%以上，如果采用多級傳動，減速比更大。 〇結構緊湊體積小由于采用了行星傳動原理，輸入軸輸出軸在同一軸心線上，使其機型獲得盡可能小的尺寸。 〇運轉平穩噪聲低擺線針齒嚙合齒數較多，重疊系數大以及具有機件平衡的機理，使振動和嗓聲限制在小程度。 〇使用可靠、壽命長因主要零件采用高碳鉻鋼材料，經淬火處理（HRC58～62）獲得高強度，并且，部分傳動接觸采用了滾動摩擦，所以經久耐用壽命長。

折疊編輯本段性能介紹

〇設計合理，維修方便，容易分解安裝，零件個數以及簡單的潤滑，使擺線針輪減速機深采用戶的信賴。 2.擺線針輪減速機的型號： 1）B系列擺線針輪減速機 BW腳板式臥裝雙軸擺線針輪減速機 BL法蘭式立裝雙軸擺線針輪速機 BWY腳板臥裝專用電動機直聯型擺線針輪減速機 BLY法蘭式立裝專用電動機直聯型擺線針輪減速機 BWD腳板式臥裝普通電動機直聯型擺線針輪減速機 BLD法蘭式立裝普通電動機直聯型擺線針輪減速機 2）X系列擺線針輪減速機 XW腳板式臥裝雙軸擺線針輪減速機

折疊編輯本段種類介紹

XL法蘭式立裝雙軸擺線針輪減速機 XWD腳板式臥裝普通電動機直聯型擺線針輪減速機 XLD法蘭式立裝普通電動機直聯型擺線針輪減速機 XWD腳板式臥裝普通電動機直聯型擺線針輪減速機 XLY法蘭式立裝專用電動機直聯型擺線針輪減速機 3） 8000系列行星擺線針輪減速機 8000系列XW、XWD型擺線針輪減速機 8000系列XL、XLD型擺線針輪減速機 8000系列XWE、XWED型擺線針輪減速機 8000系列XLE、XLED型擺線針輪減速機 4 ）F8000系列行星擺線針輪減速機 FWD、FLD、FL、FW、FWED、FLED、FWE、FLE 5 ）Z系列行星擺線針輪減速機JB/T2982-1994 ZW、ZWD、 ZL、ZLD、 ZWE、ZWED、 ZLE、ZLED、 ZWS、ZWSD、 ZLS、ZLSD 6 ）9000系列行星擺線針輪減速機 9000系列XW、XWD型擺線針輪減速機 9000系列XL、XLD型擺線針輪減速機 9000系列XWE、XWED型擺線針輪減速機 9000系列XLE、XLED型擺線針輪減速機 注:以上各形式的減速機,其實質是一樣的,只是各擺線減速機廠家自己推出的型號,標識方式不同而已 7）臺灣傳仕600系列擺線針輪減速機 THM、THHM、THHHM擺線針輪減速機用途使用說明注意事項

折疊編輯本段用途介紹

擺線針輪減速機采用擺線針齒嚙合、行星式傳動原理，所以通常也叫行星擺線減速機，行星擺線針輪減速機可以廣泛的應用于石油、環保、化工、水泥、輸送、紡織、制藥、食品、印刷、起重、礦山、冶金、建筑、發電等行業，做為驅動或減速裝置。其獨特的平穩結構在許多情況下可替代普通圓柱齒輪減速機及蝸輪蝸桿減速機，因此，行星擺線針輪減速機在各個行業和領域被廣泛的使用，受到廣大用戶的普遍歡迎。

折疊編輯本段條件介紹

1、擺線針輪減速機允許使用在連續工作制的場合，同時允許正、反兩個方向運轉。 2、輸入軸的轉速額定轉數為1500轉/分，在輸入功率大于18.5千瓦時建議采用960轉/分的6極電機配套使用。 3、臥式安裝擺線針輪減速機的工作位置均為水平位置。在安裝時大的水平傾斜角一般小于15°。在超過15°時應采用其他措施保證潤滑充足和防止漏油。 4、擺線針輪減速機的輸出軸不能受較大的軸向力和徑向力，在有較大軸向力和徑向力時須采取其他措施。

折疊編輯本段潤滑介紹

1、臥式擺線減速機在正常情況下采用油池潤滑，油面高度保持在視油窗的中部即可，在工作條件惡劣，環境溫度處于高溫時可采用循環潤滑。 2、擺線針輪減速機在常溫下一般選用40#或50#機械油潤滑，為了提高減速機的性能、延長擺線針輪減速機的使用壽命，建議采用70#或90#極壓齒輪油，在高低溫情況下工作時也可應重新考慮潤滑油。 3、立式安裝行星擺線針輪減速機要嚴防油泵斷油，以避免減速機的部件損壞。 4、加油時可旋開機座上部的通氣帽即可加油。放油時旋開機座下部的放油塞，即可放出污油。該減速機出廠時內部無潤滑油。 5 一次加油運轉100小時應更換新油，（并將內部污油沖干凈）以后再連續工作，每半年更換一次（8小時工作制），如果工作條件惡劣可適當縮短換油時間，實踐證明減速機的經常清洗和換油（如3-6個月）對于延長減速機的使用壽命有著重要作用。在使用過程中應經常補充潤滑油。 6、本廠新發出的減速機已加潤滑油脂，每六個月更換一次。油脂采用二硫化鋁-2#或2L-2#鋰基潤滑油脂。 4.安裝 1、在擺線減速機的輸出軸上加裝聯軸器、皮帶輪、鏈輪等聯結件時不允許采用直接捶擊方法，因該減速機的輸出軸結構不能承受軸向的捶擊力，可用軸端螺孔旋入螺釘壓入聯結件。 2、輸出軸及輸入軸的軸徑選用GB1568-79配合。 3、減速機上的吊環螺釘只限起吊減速機用。 4、在基礎上安裝減速機時，應校準減速機的安裝中心線標高，水平度及其相連部分的相關尺寸。校準裝動軸的同心度不應超過聯軸器所允許的范圍。 減速機校準時，可用鋼制墊塊或鑄鐵墊塊進行，墊塊在高度方面不超過三塊，也可用契鐵進行，但減速機校準后應換入平墊塊。 6、墊塊的配置應避免引起機體變形，應按基礎螺栓兩邊對稱排列，其相互距離能足夠使水漿在灌溉時自由流通。 7、水泥漿的灌溉應密實，不可有氣泡、空隙和其他缺陷。 減速比：輸入轉速與輸出轉速之比。 級數：行星齒輪的套數。一般大可以達到三級，效率會有所降低。 滿載效率：在大負載情況下（故障停止輸出扭矩），減速機的傳遞效率。 工作壽命：減速機在額定負載下，額定輸入轉速時的累計工作時間。 額定扭矩：是額定壽命允許的長時間運轉的扭矩。當輸出轉速為100轉/分，減速機的壽命為平均壽命，超過此值時減速機的平均壽命會減少。當輸出扭矩超過兩倍時減速機故障。

折疊編輯本段噪音介紹

單位分貝dB（A），此數值實在輸入轉速3000轉/分，不帶負載，距離減速機1米距離時測量值。 回差：將輸入端固定，是輸出端順時針和逆時針方向旋轉，當輸出端承受正負2%額定扭矩時，減速機輸出端由一個微小的角位移，此角位移即為回程間隙。單位是“分”，即一度的1/60。 以下是列舉出的部分傳動比： 擺線針輪減速機單級擺線（BW.BWY.BWD,BL.BLY,BLD) 機型號有：12、15 18、22、27、33、39、45 55 65

折疊編輯本段傳動介紹

9、11、17、23、29、35 43、59、71、87 雙級擺線（BWE.BWEY.BWED,BLE.BLEY,BLED) 機型號有：1510、1512、1812、1815 2212、2215 2218、2715 2718、3318、3322、3922、4527、5527、5533、6533 傳動比：121(11×11)、187(17×11)、253(23×11) 、289(17×17)、385(35×11) 、 391(23×17)、473(43×11)、493(29×17)、595(35×17)、 731(43×17)、841(29×29)擺線針輪減速機扭矩計算 擺線針輪減速機扭矩=9550×電機功率÷電機功率輸入轉數×速比×使用效率（65%-75%）
