>供應專區>加工協作>切割雕刻設備>數控切割機>拓尖TJ-1325鋁板數控切割雕刻機 輪廓鏤空雕刻機 數控切割 鋁板雕刻機 鋁板數控精雕機 木工雕刻機,石材雕刻機,廣告雕刻機,金屬模具雕刻機,高速鋁板雕刻機,五軸加工中,可定做各種非標機,大型龍門銑
普通會員
產品價格￥118000.00元/臺
產品品牌拓尖
最小起訂≥1 臺
供貨總量100 臺
發貨期限自買家付款之日起 10 天內發貨
瀏覽次數996
企業旺鋪http://phghmym.com/index.php?homepage=tuojian028
更新日期2021-11-28 01:20
會員級別：企業會員
已 繳 納：0.00 元保證金
我的勛章： [誠信檔案]
在線客服：
企業二維碼： 企業名稱加二維碼
聯 系 人：黃玉玲(先生) 業務部經理
聯系固話：
聯系地址：中國廣東省東莞市塘廈鎮石馬社區塘天南路52路A棟
品牌： |
拓尖 |
所在地： |
廣東 東莞市 |
起訂： |
≥1 臺 |
供貨總量： |
100 臺 |
有效期至： |
長期有效 |
加工行程： |
1300X2500X200(X*Y*Z) |
機體配置： |
8mm厚鋼支架，滿焊震動時效工藝 |
| 加工行程 | 1300X2500X200(X*Y*Z) |
|---|---|
| 機體配置 | 8mm厚鋼支架，滿焊震動時效工藝 |
| 鈑金 | 2mm厚， 烤漆 |
| 導軌配置 | 臺灣上銀25直線方軌 |
| 控制系統 | 新代系統（人機界面） |
| 運動方式 | 龍門動 |
| 出力軸 | 臺灣臺達伺服電機750W |
| 產地 | 廣東 |
| 產品類型 | 全新 |
| 電源電壓 | 380V |
| 電源類型 | 交流電源 |
| 額定電壓 | 380V |
| 額定輸入功率 | 5.5 |
| 高度 | 200 |
| 工作形式 | 全自動 |
| 空載轉速 | 24000rpm |
| 控制方式 | 數控 |
| 類型 | 數控精雕機 |
| 認證 | IOS9001 |
| 適用范圍 | 鋁板門藝浮雕雕刻 鋁板窗花鏤空切割 鋁板藝術雕刻加工 |
| 重量 | 3600 |
| 執行質量標準 | 國標 |
| 回轉數 | 24000 |
| 銑刀直徑 | 3.175 4 6 8 10 12 12.7 |
| 主軸鉆速 | 24000rmp |
| 套爪夾頭 | 4 |
| 最大加工寬度 | 1300（mm） |
| 品牌 | 拓尖 |
| 型號 | TJ-1325-9 |
| 加工定制 | 是 |

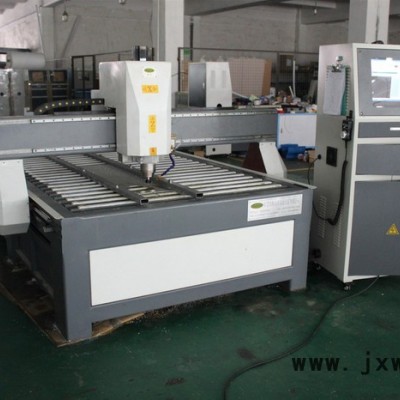

TJ-1325 超高速鋁板切割機配置單
| 主要配件 | ||
| 序號 | 機床名稱：超高速鋁板雕刻機 | 產品型號 |
| 1 | 機身材質 | 8mm加鋼帶，鋼通滿焊機身 |
| 2 | 鈑金型式 | 2mm 烤漆鈑金 |
| 3 | 臺面設置 | 航空鋁 |
| 4 | 橫梁、側壁 | 全鑄鐵CNC加工 |
| 5 | Z軸掛板 | U型鑄鋁，CNC加工 |
| 6 | 控制系統 | 臺灣 新代 |
| 7 | X、Y軸配置 | 臺灣TBI絲桿，臺灣上銀導軌 |
| 8 | Z軸配置 | 臺灣TBI絲桿，臺灣上銀導軌 |
| 9 | 傳動系統 | 進口日本 伺服 |
| 10 | 主軸 | 大功率祥豐(配水冷機) |
| 11 | 變頻器 | 富凌變頻器 |
| 12 | 備注 |
|
| 設備參數 | ||
| 1 | 主軸轉速 | 0~24000 rpm/min |
| 2 | 空程速度 | 0-45000 mm/min |
| 3 | 加工速度 | 0-32000 mm/min |
| 4 | 主軸功率 | 5.5KW |
| 5 | 加工精度 | ±0.05/300 mm |
| 6 | 重復定位精度 | ± 0.01/300mm |
| 7 | X/Y軸最大工作行程 | 1300*2500 mm（X*Y） |
| 8 | Z軸最大行程 | 200 mm |
| 9 | 分辨率 | 0.00625/Pulse |
| 10 | 雕刻指令 | G-code,ENG，UOO,MMG，NC |
| 11 | 刀具直徑 | 3.175mm,4mm, 6mm, 8mm, 10mm, 12.7mm |
| 12 | 運動方式 | 龍門動 |
| 13 | 凈重 | 3500KG |
| 14 | 電力需求 | 380V 50HZ (內置開關電源) |
| 15 | 臺面尺寸 | 1350*2550mm（X/Y） |
| 16 | 外形尺寸 | 3500*2500*1700 mm(L*W*H) |
TJ-1325 超高速鋁板切割機設備
應用行業：

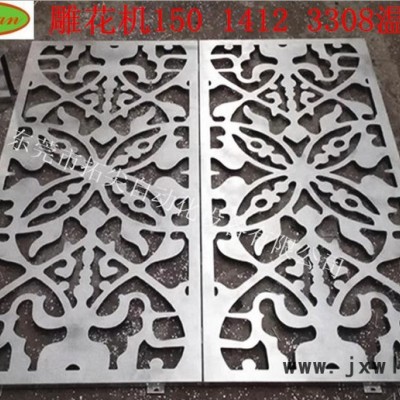

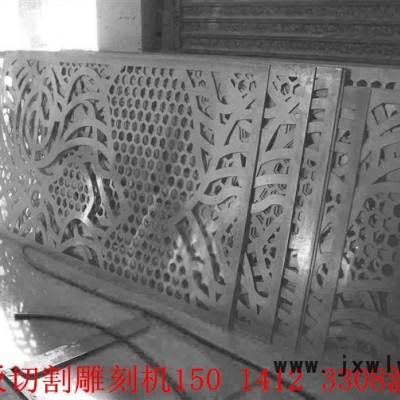

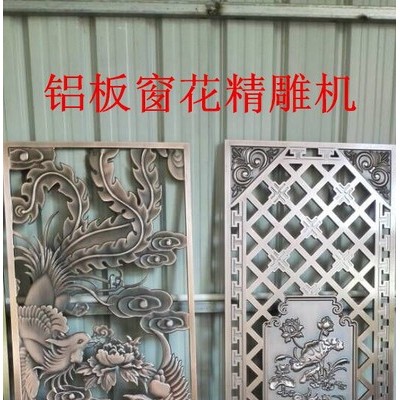

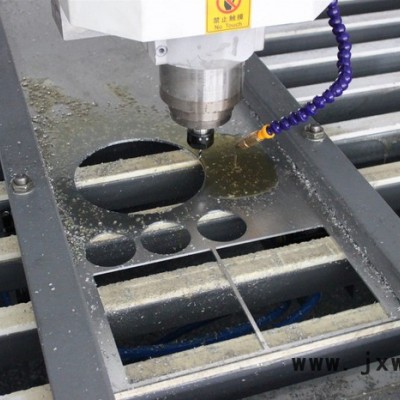

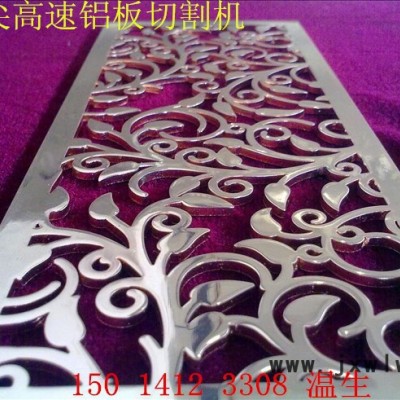

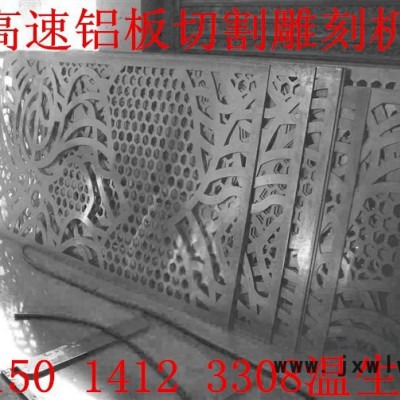

用于鋁單板，鋁幕墻板，氟碳噴涂板，鋁塑板、石材、不銹鋼扳切割、鏤花、幕墻切割、門樓雕刻，PVC/PP扳切割，高精度手板，電子治具三維加工，并可加工其他一切非金屬材料（如各種木材、塑膠、合成扳、亞克力等。）
機器特點：
機身
機身整體經龍門銑加工，保證絲桿、導軌的精準安裝，保證了零件的壽命，確保了設備的精度。龍門結構由通體鑄件作為支撐，高速加工時更加穩定。
傳動
X、Y、Z軸均采用原裝臺灣TBI自動消隙雙螺母滾珠絲桿，高精度，扭力強勁、速度快，是高靈敏度更穩定的刀路進補的保證。整機全部采用原裝臺灣上銀導軌，使得設備在高速度、高精度加工時更加穩定的傳動。
機頭
主軸采用大功率水冷主軸。
速度
采用進口日本伺服，最高速度可達到32000mm/min。
控制系統
采用臺灣新代控制系統。
※ 由于本公司不斷改進產品，因此本公司保留隨時更改設計及規格和配置的權利且不另行通知，如蒙惠顧時，請確認規格是否變更！
TJ-1325 超高速鋁板切割機設備報價單
| 項次 | 品名/規格 | 單位 | 數量 | 單價（元） | 金額（元） | 備注 |
| 1 | TJ-1325超高速鋁板雕刻機 | 臺 | 1 | 118000 | 118000 | 含稅加十個點 |
| 2 |
|
|
|
|
|
|
| 3 |
|
|
|
|
|
|
| 4 |
|
|
|
|
|
|
| 合計 | 118000 元 | |||||
| 合計金額（大寫）：壹拾壹萬捌仟元整 | ||||||
1、 此金額為未含稅報價。(含稅加10%）
2、 運費說明：以上價格不含運費。（珠三角包郵）
3、 交期說明：根據客戶訂單要求，以及工廠排單順序，默認交期為15個工作日。
4、 付款條件：百分之三十定金，設備驗收合格之后支付百分之七十。
5、 付款要求：只接受現金，支票、電匯、轉賬，不收期票和銀行承兌匯票。
6、 報價有效期限：此報價單有效期為報價日期起30天內 。
