詳細說明

生產數控切割設備的廠家；主要的設備在功能：數控等離子切割機、數控火焰切割機、數控激光切割機、相貫線數控切割機，結構上：便攜式數控切割機、臺式數控切割機、龍門式數控切割機等各款機型。簡單介紹臺式精細等離子切割機

產品介紹

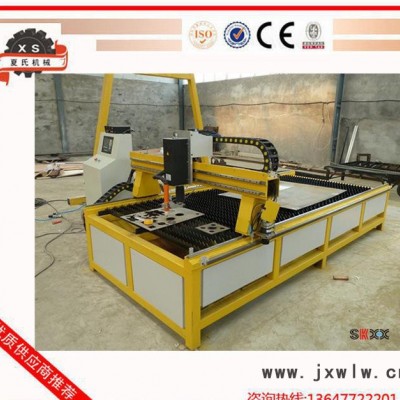

臺式數控切割機是一種高效，精密的等離子數控切割機。采用一體式結構使得安裝方便，迅速、慣性小、運行穩定。特別是用于中、薄板的切割，本機可根據用戶要求設計成抽煙式工作臺或水下切割工作臺，以達到環保要求。

 產品結構特點
.縱向采用雙邊同步驅動系統，縱向?qū)虿捎弥本€導軌，使得傳動更加平穩，運行精度更高。
.橫梁采用了輕型結構設計，該結構鋼性好，自重輕，運行慣量小。
.自身帶有煙塵處理裝置，整機結構緊。
.適用于各種金屬板材，復雜圖形的打樣，以及批量生產，省去了復雜的沖床模具，節省了打樣時間，降低成本。
.運行速度快，**高切割速度可達到12米/分鐘，適
.用于批量加工，可以和激光加工速度相**。
.使用成本低，是激光成本的1/10。
.使用方便，操作簡易，CAD圖形直接轉換成代碼即可切割

QGⅠ系列框式等離子數控切割機，是本公司結合德國技術為切割各類薄板零件而設計的**產品，該機

具有切割速度快，表面切割質量好，且自身可配抽式煙塵處理裝置。
應用領域：鈑金加工、工程機械、鋼結構、汽車配件、風機、不銹鋼制品、鐵工藝品、鋼模等行業。

配置
主機跨距        2500mm           導軌長度     5000mm
數控系統        美國斯達特         套料軟件      澳大利亞FASTCAM
電機驅動        法國斯奈德         減速機         日本新寶
等離子割炬     1 組                  弧壓調高      1 套

技術參數
有效切割寬度：1500mm           有效切割機長度：3000mm
自動調高精度：±0.5mm           重復定位精度：±0.2mm
對角線畫線精度：±0.5mm        定位精度： ±0.2mm/10m
