品牌	風雷
型號	X07 250×520-1D型

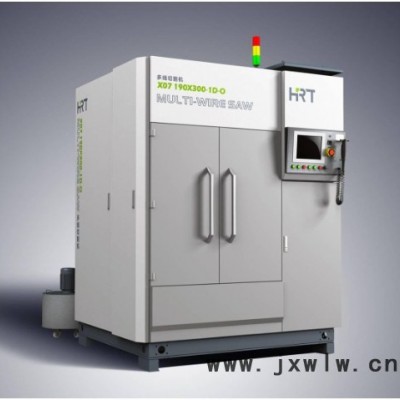

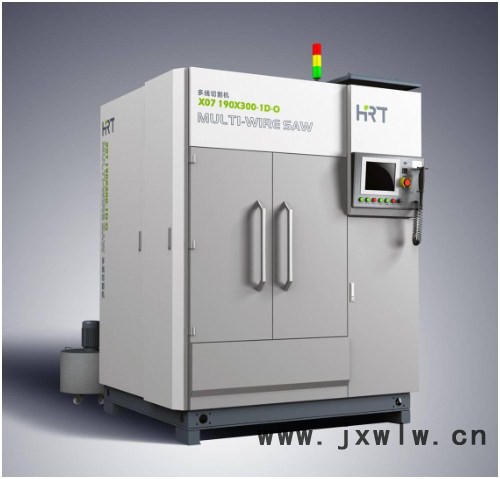

產品用途該設備主要適用于半導體材料如4＂～8＂硅片及其它硬脆材料的高速高精度多片切割加工。產品特點1.該設備具有精密溫度控制系統，切片精度高，翹曲度小，切片質量穩定，切割成本小。2.收、放線系統采用全伺服電機驅動，導輪使用少，路徑簡短，穩定可靠，裝配維修迅速。3.電氣控制系統，該設備采用貝加萊的PCC控制系統及伺服驅動系統，控制精度高、響應速度快，并具有能量回饋功能，降低了運行成本；齊備的工藝參數設置顯示，擁有20套20步的切割工藝，**大限度的發揮設備硬件功能；另有自定義選項，用于滿足客戶的特殊操作要求；并可選配工廠網絡接口，可實現遠程監控。4.主軸系統采用雙球面頂緊線輥結構；采用機械、氣簾、唇圈復合密封結構，采用脂潤滑方式，安裝維護方便，軸承座外周設有冷水套，對軸承進行強制冷卻。5.為了適應多晶材料切片，本設備設置了分網機構，根據硅碇的長度調節各導輪位置將線網分割成適宜硅碇長度區域，從而實現多塊多晶硅碇切片切頭的復合加工。主要技術參數1、加工能力（寬×高×長）:156mm×156mm×250mm（4根） 156mm×156mm×500mm（2根）2、導輪線卷線寬度：φ250×510×2軸軸間距離:650mm切割線速度:**大15m/s3、切割線直徑：φ0.10mm～φ0.18mm恒定張力：15.0N～40.0N(**小單位：0.1N)切割線方向：雙向或單向4、工作臺升降行程：**大300mm工作臺移動速度（五級可設定）：0.05-200mm/min5、供砂系統砂桶容量：400L控制溫度：設定±2℃6、電機導輪驅動電機：55kw切割線供給/回收電機：2×15kw繞線排線電機：450w工作臺升降機：2kw張力控制電機：1.8kw砂漿泵電機:7.5kw砂漿攪拌電機:1.5kw7、外形尺寸（長×寬×高）：3500mm×2000mm×3200mm8、重量：約12000kg設備配置表

序號	名稱	型號規格	總數量	供貨狀態	備注
1	主機		1	標配
2	切割輥		2件/ 套	標配	裝在主機上
3	收線輥		1	標配	裝在主機上
4	大導線輪		2（4件/套）	標配	裝一套,備一套
5	小導線輪		2（4件/套）	標配	裝一套,備一套
6	粘料板		3（2件/套）	標配	裝一套,備兩套
7	供液桶	300L	1套	標配
8	扭力扳手	120-300NM	1個	標配	拆裝切割輥
9	扭力扳手	5-25NM	1個	標配	預緊主軸軸承
10	專用套筒扳手		1套/兩種	標配	拆卸切割輥/收放線輥
11	內六方扳手	12件套	1套	標配
12	螺絲刀	4”	1套	標配	“一”字“十”字各一
13	活扳手	24”	1件	標配
14	上、下料工裝		1套	選配	視用戶定制
15	切割鋼線	TA100/BS200		選配	用戶訂購
16	水冷機組	＞40KW		選配	用戶定制
