一、功能特點：

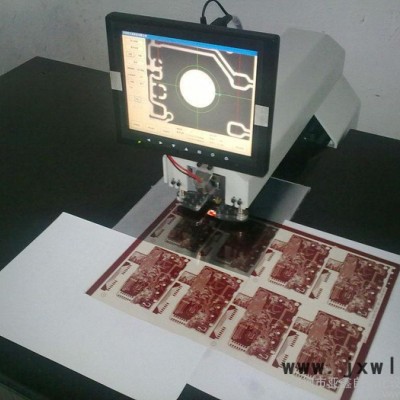

采用電腦自動控制， CCD圖像智能識，將要沖孔的產品放到CCD可視范圍內，打孔機將自動撲捉沖孔圖案，并自動移動對位完成沖孔，整個過程只需0.5秒。直接在電腦屏上指定要沖的孔型設定工作模式,操作簡單易用；


參照國內外線路板生產特點，采用人性化整體設計，運用高科技精心設計而成

電腦XP操作系統，人性化設計,操作簡便易懂，電腦控制系統**升級。

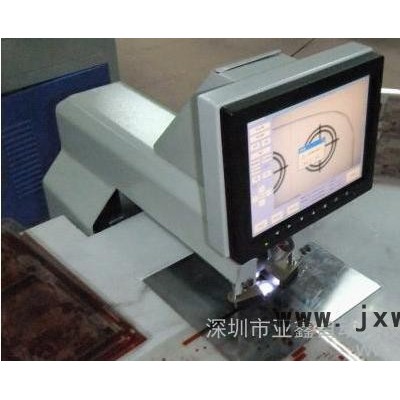

全自動圖象識別，自動沖孔，彩色顯示器大視窗靶型顯示,
不傷眼睛。能有效識別圓形、環形、十字形、分裂環等，在靶標發生殘缺、變形時可保證中心不變。

沖孔時由設備上的壓腳壓平被沖孔的薄膜，沖孔更**

工作機構采用機械與氣動結合，沖孔力大大提高

可自動計數產量，節省人工

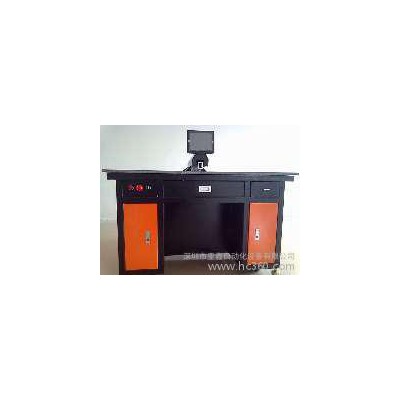

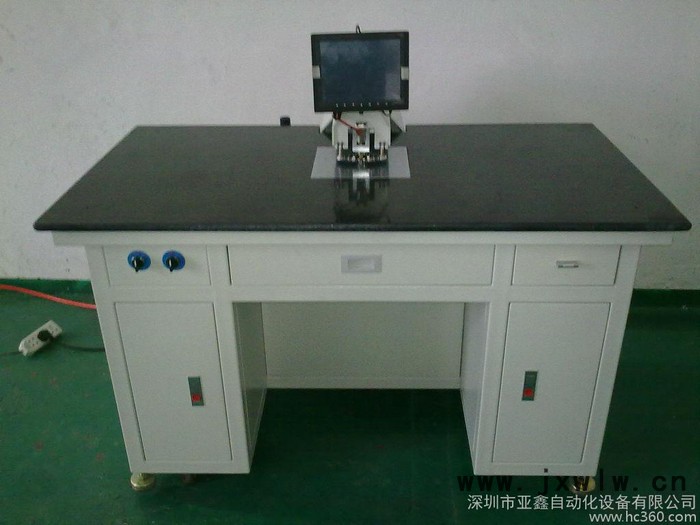

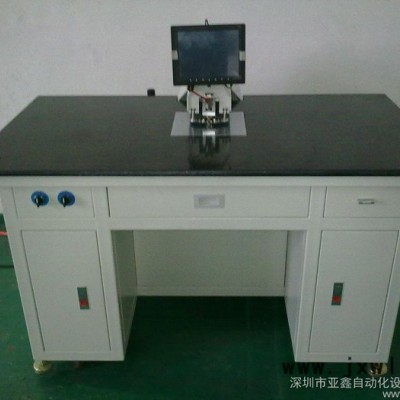

大理石工作臺面**磨損



二、用途及領域：

特殊的光源識別系統，能識別全黑、全反光等各種材料上的圓形圖、十字線、環型、不規則圖案等；可識別不規則圓、殘缺圓.

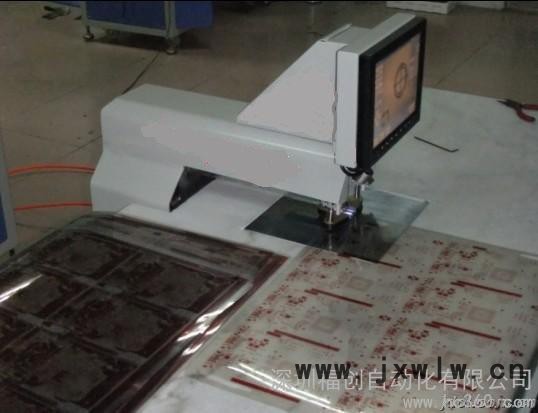

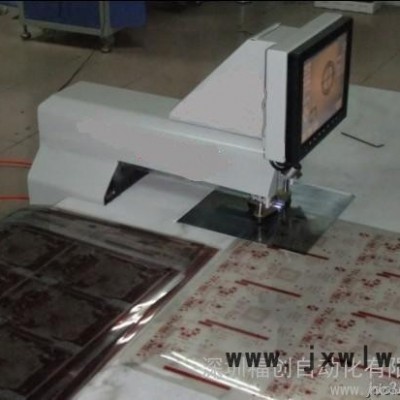

適用范圍：電子,標牌,包裝,印刷等行業的定位孔加工,設備用于在PCB線路板、FPC軟板、菲林，重氮片，手機面板，不干膠、薄膜開關,膠片、PE、PC、PVC、PET膜、聚脂膜、薄鋁等板面自動沖定位孔


三、技術參數：

沖孔速度： <=0.5秒/孔


 沖孔直徑： 1mm-5mm （非標可定制）


沖孔誤差： ＜0.015mm


**大沖力： 100kg


 外供氣壓： 0.4-0.7Mpa


電 源： AC 220V 0.5KW


設備重量： 80kg


設備尺寸：
120×75×100cm(高×寬×長)


1、高精度自動對位沖孔，速度超快
2、觸摸屏操作，簡單實用（傻瓜型）
3、特種合金鋼下模，經久耐用；高速白鋼沖針，沖口光滑4、中文操作界面，有觸摸屏觸摸操作 ，簡單培訓即可操作自如。





四、機器說明:

沖孔直徑:Φ1－Φ5mm(標配)(非標可定制)

顯 示:8英寸觸屏液晶顯示器

識別圓直徑:Φ1－Φ5mm（可帶“十字圓”標致 雙圓圖）

工作氣壓:0.5-0.7MPa

沖孔誤差:≤±0.015mm

電耗:0.4kw 電壓AC220V-240V

外型尺寸:1250×685MM（長×寬×高）


凈 重:198kg±2kg


選擇自動定位打孔機/鉆孔機5大理由：

1.效率優勢：自動打孔機的效率是普通傳統手動打孔機效率的4-6倍，一臺自動定位打孔機的加工效率=4-6臺傳統手動打孔機的加工效率，大大提高生產效率。

人工優勢：傳統手動打孔機需要人工放料和手動走定位孔加工，1個人只能操作一臺機，而自動打孔機1人可操作無需自己走定位孔加工電腦CCD自動捕捉定位加工，節省人工加工時間。

3.功能優勢：自動定位打孔、自動除靜電、精度高、速度0.5S/孔，中文操作界面，有觸摸屏觸摸操作，是企業實現自動化的**選擇。

4.工作環境：目前中國市場出現企業招工難的情況，實現企業自動化尤為重要。有了自動定位打孔機，企業將由原先的體力技術活轉變?yōu)檩p松無技術活，上班時間可適當延長，工作環境大為改善，可有效減輕工人的工作壓力，同時有利于緩解企業招工難的問題。

5.成本優勢：傳統手動打孔機每臺1500左右，如果量大的情況下，公司至少需要配備4-6臺手動打孔機，增加設備的同時也需要增加4-6個人工（按2000元/月的工資計算），咱們計算一下成本，1.5千*6+0.2萬*6*12=15.3萬（這是公司1年需支付的成本），再加上產品質量因各種因素造成報廢和人工返工用及人工費，1年的費用遠遠不止15.3萬。5年需支出的成本為：15.3*5=76.5萬；而自動打孔機費費用只需要3萬左右，設備使用壽命按5年計算，5年內除需定期更換一些耗材（沖針100元/套）外，基本上無需太多的費用支出，同時還可以幫您省去產品質量因各種因素造成人工成本，大大節省了企業運營的資金。
