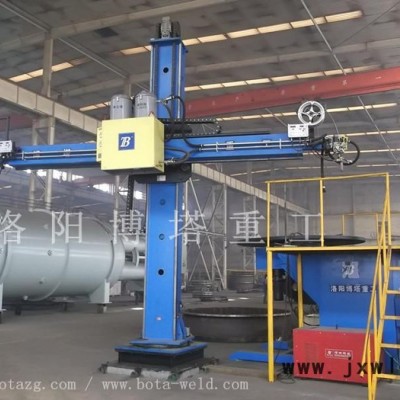

（1）該產品是根據貴公司產品需求特點專門設計制造。設備主要組成：立柱、橫臂、升降機構、回轉機構、升降導向托架、鎖軌器等組成。

   （2）立柱和橫臂均采用整體箱形結構，機械強度高，穩定性好，結構緊湊。在立柱下方底座外圍增加襯板，充分保證立柱在升至**高有效行程、橫臂伸至**大有效行程的下?lián)隙龋⒈ＷC鋼性。

   （3）制造工藝采用先冷彎成型，再焊接腹板和導軌的方式，減少焊縫，提高整個立柱的強度和外觀，同時減少了焊接熱影響區，減少對鋼材優良特性的損害。焊后采用去應力處理，確保立柱的力學性能。

   （4）焊后采用專用大型龍門刨加工導軌，確保托架行走的精度。

   （5）托架座連同橫臂的升降是通過頂部的蝸輪減速機電機驅動的鏈輪帶動雙排滾子鏈條來完成升降工作的。為減輕蝸輪減速機的驅動力矩，在立柱內安裝有平衡用的配重塊，為提高橫臂升降穩定性和安全性，提升蝸輪減速器采用帶自鎖蝸輪蝸桿減速器。

  （6）立柱回轉為電動式，橫臂可作±180°的旋轉。安裝在立柱下端回轉支承完成該項任務。立柱手動鎖緊。

  （7）橫臂伸縮采用交流電機變頻無級調速，起動力矩大，速度平穩，可靠性強。采用齒輪齒條嚙合傳動，傳動精度高，無爬行，無抖動。

  （8）導軌焊后經震動時效消除應力。經刨，銑成形使用壽命長，穩定性好。

  （9）操作機配有多功能手持、懸掛式操作盒，可對橫臂升降、橫臂伸縮、調速進行操作，對機頭“X”軸“Y”軸微調進行控制。
