適用對象	紙板，紙箱
生產廠家	東光縣創新紙箱機械制造廠
電壓	380V
產品功能	印刷、烘干、開槽、模切
產品名稱	CX-H全程真空吸附高速水性印刷模切機
最小輸紙尺寸	650MMX380MM

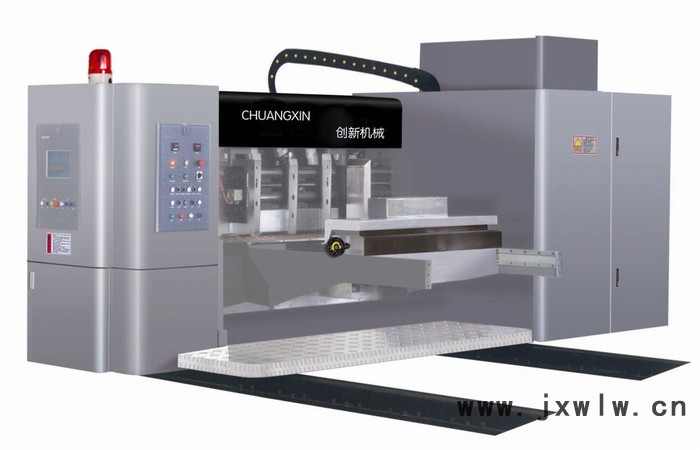

CX-H全程真空吸附高速水性印刷模切機

控制部： ◆整機采用計算機集中控制，伺服驅動程序。 ◆所有位置調整PLC程序控制，編碼器跟蹤。 ◆每單元組配備人機界面，操作方便，調整準確無誤。 ◆可實現遠程跟蹤服務。 送紙部： ◆送紙采用伺服前緣送紙技術，送紙**、快速，適合

控制部;

◆整機采用計算機集中控制，伺服驅動程序。 ◆所有位置調整PLC程序控制，編碼器跟蹤。 ◆每單元組配備人機界面，操作方便，調整準確無誤。 ◆可實現遠程跟蹤服務。

送紙部：

◆送紙采用“伺服前緣送紙技術”，送紙**、快速，適合各類別的瓦楞紙板。 ◆輸紙傳送采用伺服電機驅動雙膠輥輸送，無機械傳送誤差。 ◆送紙上輥包括耐磨橡膠，并設有氣壓調整功能，可防止紙板變形并保證送紙準確。 ◆真空吸附前緣送紙，風量、風壓可根據紙張大小進行調節。 ◆裝有吸屑除塵機，可消除紙張印刷面上的雜質，提高印刷質量。 ◆無側縫傳動技術，可將傳送誤差降到**小的程度。 ◆不需配備潤滑油系統，即可實現無油環保生產。

◆送紙間隙調整為電動調節，觸摸屏操作控制。

模切部：

◆模切部膠輥和模板分別由2個伺服電機各自獨立驅動，可根據各類模切速度范圍與送紙、印刷保持一致。 ◆模切部傳送采用真空吸附傳送形式。 ◆氣壓式自動調節真空箱內各段吸風壓力。 ◆膠墊輥、模板輥間隙電動調節，數字顯示。 ◆無需相位調節及差速補償機構，可產品保證模切速度相等。 ◆模板輥氣動升降機構形式。 ◆無側隙傳動機構形式，不需注入齒輪潤滑油。 ◆膠墊壽命同比其他機械高出15-25. ◆印刷輥、壓印輥均為優良鋼表面研磨，鍍硬鉻。 ◆動、靜平衡校正，運轉平穩。 ◆采用掛版機構，安裝方便、快捷。 ◆裝卸印版配有腳踏開關或操作面控制正反轉，快捷、方便。 ◆配合送紙系統設有自動升降網紋輥（送紙時網紋輥?zhàn)詣?dòng)下降與印版接觸，停止送紙時網紋輥?zhàn)詣?dòng)上升與印版分開）。 ◆印刷單元傳動采用伺服電機獨立驅動，消除系統累計誤差。 ◆印刷相位調整采用人機界面，伺服驅動程序自動調整。 ◆印刷版具有智能化歸零，動、靜態可捷徑復位。 ◆高網線陶瓷網紋輥（可選配）封閉刮墨系統，可實現80-100版線印刷。 ◆交流伺服控制蠕動泵供墨、卸墨，使操作快捷、省墨及沖洗方便。 ◆特制鋁合金圓弧型刮墨腔體，使抗彎能力提高30，供墨儲量節省20。 ◆內襯四氟環保層，可滿足清洗方便不沾腔體。 ◆真空吸附滾輪輸送配合壓印輥，保證印刷套色精度達±0.35. ◆電動數字顯示調整印版輥橫向位置，調整距離20mm。 ◆網紋輥。壓印輥間隙自動調整，編碼器跟蹤記錄，通過PLC即可在人機界面輸入調整數值，實現自動調整。平整均勻的熱分干燥機構，不再需要齒輪潤滑油系統。 ◆交流伺服電機配合無側隙傳動機構。
