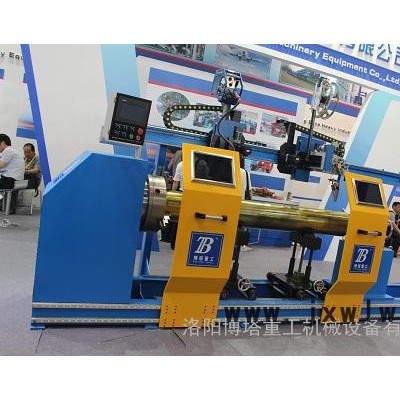

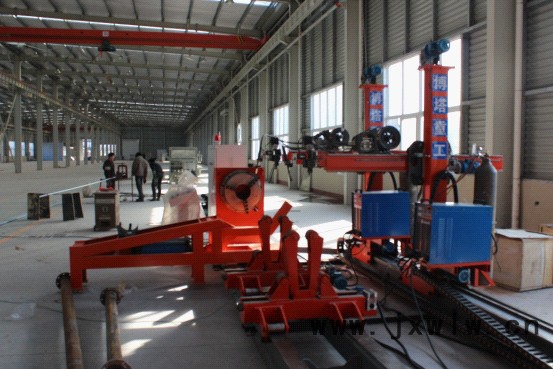

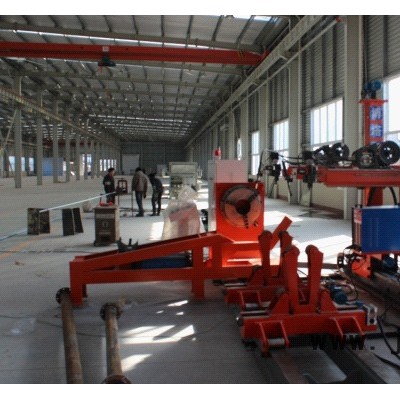

設備由焊接機床本體、聯動控制系統、焊接設備系統、微調機構等構成，整個設備具有自動化程度高、調整簡便。

（一）機床本體

      1、由主動力箱、升降機構、微調機構、懸臂框架平移機構等組成。

      2、主動力箱；主動力箱是工件旋轉的驅動系統，采用箱型機構拼焊而成，剛性好，整個驅動系統內置，外型美觀?？ūP（用戶自備）和驅動頭聯結在一起，通過卡盤夾持工件在驅動頭的帶動下旋轉運動。驅動原理：交流電動機—精密減速機—卡盤—工件。整個驅動系統具有自鎖功能，保證工件隨時停留在任何位置。主機驅動為交流變頻無級調速，恒轉矩輸出，速度平穩，特別是低速下啟動或停止迅捷。

      3、焊接懸臂框架：焊接懸臂框架是焊接的載體，采用型材拼焊而成。獨特的結構設計，強度高，穩定性好。在懸臂橫向臂上面安裝有一套平移導軌，精度高，焊槍通過可在橫向?qū)к壣献杂傻剡\(yùn)動。托板的行走采用精密齒輪齒條進行傳動，行走精度高。滑座上還設置有垂直升降裝置，升降裝置的上下升降行程為300mm，以適應不同直徑工件的作業要求。另有兩套行程為50mm“X”“Y”軸手動微調十字拖板，“Z”軸300 mm以滿足不同直徑工件調整的要求。
