廠家(產地)	東莞虎門mm
包裝	木箱
產地	東莞恒錦
功率	0.8Kw
外形尺寸	480×390×800mm
印刷顏色	單色
重量	40KG
燙金速度	2.5（m/min）
品牌	恒錦
型號	LZ-90-2
加工定制	是
印版形式	平版
原料最大直徑	190（mm）

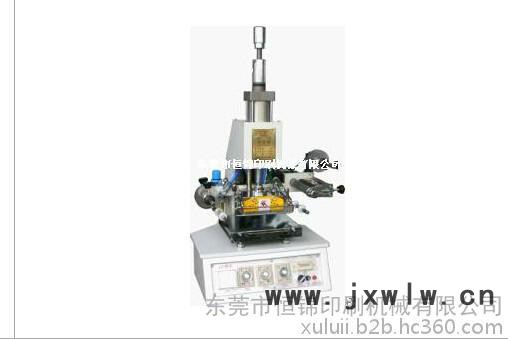

一、        產品概述 LZ-90-2型氣動燙金機造型精致、美觀、結構緊湊，操作簡便，自動化程度和生產效率高，對環境無污染。主要適用于橡膠、塑料、皮革、木材、紙張等制品表面的燙金、壓痕加工，提高產品檔次。 二、        技術參數 額定電壓 220V 50Hz 工作壓力 0.3-0.6MPa 時間設定 0-10S 溫度設定 0-300℃ **大壓合高度 100mm 電熱功率 500W 上工作板尺寸 90×120mm 機械尺寸 480×390×800mm 重    量 40Kg  三、        使用方法 1．接通電源、氣源，（氣源用戶自備），即可調試。 2．模具的安裝：松開電熱板兩邊的夾片，把（11）上工作板取下來，用雙面膠或萬能膠把模具固定在（11）上工作板的中間，然后把（11）上工作板裝回原位。 3．燙金紙的安裝與調節：剝開燙金紙，光亮的一面朝上，把金紙?zhí)自谧筮叄?9）存料桿的夾盤中間，然后金紙穿過左邊（20）過金軸，再到右邊（20）過金軸。松開頂（6）軟棍的兩個手輪，輕拉（6）軟棍，讓金紙從（6）軟棍與（5）滾花軸中間穿過，把兩手輪調到位，擰緊**回收到（7）收料軸上的兩（8）夾盤中。燙金紙繞好后，松**（20）過金軸的螺絲，使金紙能在（20）過金軸下方，模具能順利通過。 4．設定好燙印時間、溫度、壓力及收帶長短。 根據燙印材料及金紙，設定好所需的溫度，一般燙印革類材料溫度為80－100℃，皮類材料為100-120℃，燙印時間為3-5秒，燙印壓力為0.3-0.5MPa,設定好(15)卷泊時間，具體卷多長，根據實際情況調節。 5．打開電源開關試燙，好的燙金制品要有合適的溫度、時間、壓力才能達到。 6．如果是壓痕加工，只要設定好時間、溫度、壓力即可。  四、        維護保養及注意事項 1．電熱板加熱溫度不超過250℃。 2．電源插頭要插入帶有接地的插座內，并檢查機器有無漏電現象。 3．有互相摩擦的部件應定期加黃油或其它潤滑油潤滑。 4．嚴禁將手伸入工作區域，若小件燙金，請選擇手推（12）下工作板工作，若大件燙金，定好位直接放在（12）下工作板上**可工作。 5．保持氣動（18）二聯件油杯內有足夠的油量，并保證進入氣缸的壓縮空氣干燥，清潔。 6．經常清除機身上的灰塵及雜物，保持機器清潔，并將機器置于良好的環境下工作。  五、        故障排除 1．燙金紙收帶時易拉斷，這是左邊夾盤上的壓力太大，應及時減小彈簧的壓力。 2．燙金紙收帶時收不完，這是左邊夾盤上的壓力太小，應及時增大彈簧的壓力。 3．燙金壓痕效果差： （1）    應先檢查模具的深度是否合格，如果模具符合要求，則應調節（10）氣缸的壓力（一般壓力為0.3-0.6MPa）。具體調節方法，先看（18）二聯件上的壓力表表針指向多少，若指針指向的氣壓低于0.3-0.6MPa，用手把旋鈕往上拉出5-6mm，然后順時針旋轉壓力增大，逆時針旋轉壓力減小，調好后把旋鈕復位。若（10）氣缸上下動作太快或太慢，應適當調整（16）節流閥，進出（10）氣缸氣流即可增大或減少（注：本氣缸節流閥為出氣節流閥）。 （2）    當達到所需的壓力時，燙印效果還不理想，這時應考慮是否選購的燙金紙?zhí)畹脑?，應及時更換燙金紙。 4．機器無電源： （1）    檢查保險管是否燒壞，若燒壞更換新的。 （2）    檢查接入的電源是否有電。 5．電磁閥不工作時，請注意使用的電壓（220V）是否正常，如果正常，檢查壓縮空氣是否太臟，把電磁閥的孔堵塞，若堵塞，先斷電，再拆下來用柴油清洗干凈或更換新的。 6．當電源開啟后，升溫正常，但（10）氣缸還是不工作，這時應檢查保護裝置上的二條直臂是否同時碰到微動開關，且發出輕微的“嘀嗒”聲后才會工作，如果只是一邊的微動開關碰到發出響聲，電磁閥是不工作的，氣缸也不會工作，這時要調到兩邊同時碰到微動開關才能啟動工作。 7．當壓力調得過大工作時，（11）上工作板與（12）下工作板，相互接觸并產生震動，受其影響，直臂與微動開關**會跟著震動，微動開關**會有時常開有時閉合**會出現（10）氣缸不能下來的現象，這時應適當調節（10）氣缸上下（16）節流閥，順時針調為氣流小，速度慢，逆時針為氣流大，速度快。
