產品介紹

彎管機技術規格書
設備結構形式：
本機是將定尺銅管彎制成發夾管的專用設備。由臺身、彎曲機構、退料機構、電控系統、液壓系統等組成。自動情況下，人工送料后，機器自動進行夾緊、彎曲、放松、退通芯、退料、彎曲后退等動作。

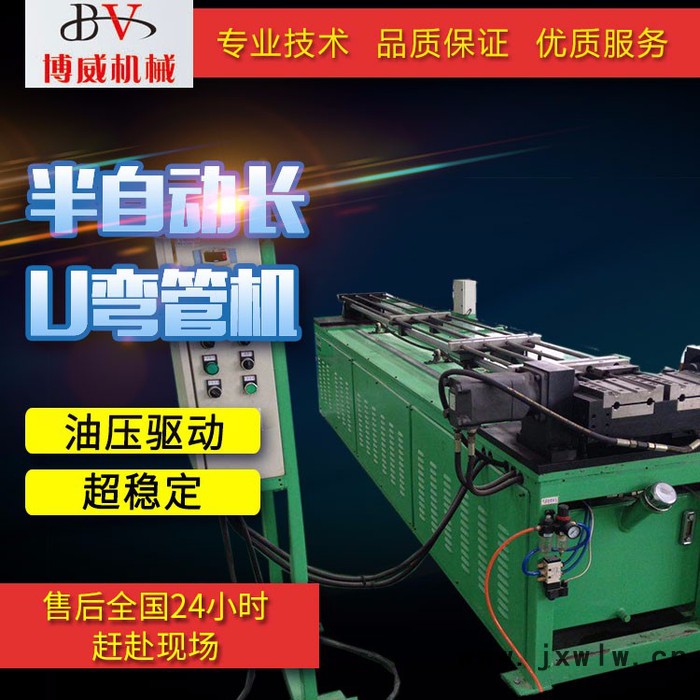

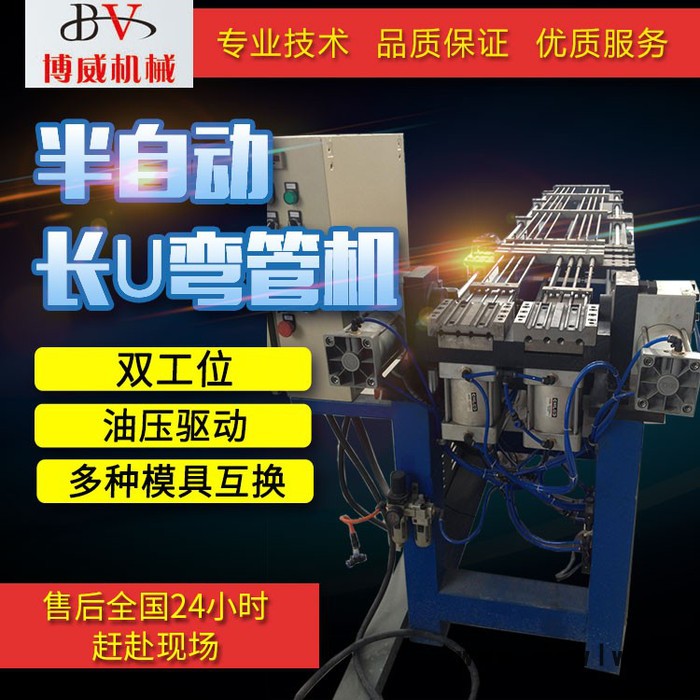

一、設備名稱：半自動彎管機
二、設備規格：
1．彎管長度：250mm~2000mm
2．同時彎曲：φ9.52×4根（光管及螺紋管）
3．彎管中心距：25.4mm
4．油壓：60㎏/cm2
5．電源：220/380V    50Hz
6．油箱容量：100L
三、設備功能：
1．彎管長度人工調整，人工送料。
2．自動彎管及自動退料。
3．該設備具有全自動控制和手動控制兩種操作方法，并且電控部分采用PLC控制，操作起來安全可靠。
4．U型管靠上、下模具彎曲成型，產品質量穩定。
5．工作周期：10~15秒/產品：1000mm
6．銅管直端部不圓度〈±0.5mm
彎曲后端口平齊度〈±0.6mm
彎曲部壁厚減薄率25%以內
   彎曲部分無明顯褶皺、鼓泡現象
四、主要電器元件： PLC編程器日本進口；主要液壓件：臺灣進口（含：各種泵、液壓閥等）
五、設備外形尺寸：L2500mm×W1250mm（含電控、液壓部分）×H1250mm
六、隨機附件及備件：
1．彎管芯軸：10根    退料管：5根
2．工具：1套（包括內六角扳手、螺絲刀、250mm扳手、盒尺及專用工具）
3．使用說明書：1份
保修期:壹年內免費維修(保修期間由于設計制作上的原因引起的故障、修理及更換部分免費提供及維修。但是，即使在保證期間內，由于使用廠家操作失誤或進行本機規格以外加工運轉所發生的故障，以及不適當?shù)沫h(huán)境使用引起的故障，不在乙方保修對象范圍之內。
