產品價格￥68888.00元/臺
產品品牌海特機床
最小起訂≥1 臺
供貨總量10 臺
發貨期限自買家付款之日起 10 天內發貨
瀏覽次數1021
企業旺鋪http://phghmym.com/index.php?homepage=haitesk
更新日期2021-11-10 17:01
會員級別：企業會員
已 繳 納：0.00 元保證金
我的勛章： [誠信檔案]
在線客服：
企業二維碼： 企業名稱加二維碼
聯 系 人：孟慶敏(先生) 銷售經理
聯系固話：
聯系地址：中國山東省棗莊市滕州市經濟開發區海特路518號
品牌： |
海特機床 |
所在地： |
山東 棗莊市 |
起訂： |
≥1 臺 |
供貨總量： |
10 臺 |
有效期至： |
長期有效 |
安裝方式： |
立式 |
刀具數量： |
24 |
| 安裝方式 | 立式 |
|---|---|
| 刀具數量 | 24 |
| 動力類型 | 電動 |
| 類型 | 臥式加工中心 |
| 售后服務 | 保修一年 |
| 主電機功率 | 11kw |
| 主軸轉速范圍 | 50~6000 |
| 界面語言 | 中文 |
| 是否庫存 | 否 |
| 布局形式 | 立式 |
| 品牌 | 山東海特數控機床 |

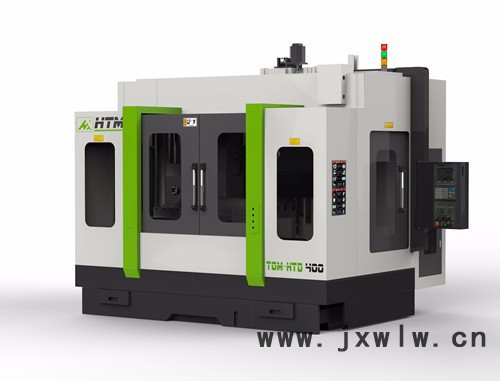

| 型號 | TOM-HTD400 |
標準配置及選配
★ 系統：FANUC 0i mate-md，絕對值編碼器，開機不需要回零，支持四軸聯動。
★ 主軸：臺灣健椿隆 高剛性、高精密、高速主軸單元
★ 絲桿：臺灣律廷高精度直徑40精密3級滾珠絲杠。
★ 軸承：日本NSK高精密滾柱絲杠專用軸承
★ 刀庫：臺灣圣杰
★ 打刀缸：臺灣尚品
★ 絲杠螺母：臺灣高精密鎖緊螺母
選配部件：
系統：北京凱恩帝、臺灣新代+日本安川 日本三菱、日本FANUC（發那科）、德國西門子等。
刀庫：圓盤（機械手）刀庫 斗笠式刀庫
第四軸、第五軸等。
主要參數：
| 型號 | 單位 | TOM-HTD400 |
| 工作臺規格（長×寬） | mm | 400×400 |
| X軸行程 | mm | 800 |
| Y軸行程 | mm | 500 |
| Z軸行程 | mm | 500 |
| 主軸中心線到工作臺面距離 | mm | 50~550 |
| 主軸鼻端至工作臺中心距離 | mm | 150~650 |
| X、Y、Z切削進給量 | mm/min | 1~5000 |
| X、Y快速進給速度 | m/min | 24 |
| Z快速進給速度 | m/min | 22 |
| 主軸轉速范圍 | r/min | 50~6000 |
| 主軸錐孔 |
| BT40 |
| 系統FANUC |
| 01-MF |
| 主軸電機 | Kw | 11 |
| X、Y伺服電機 |
| bis30/2000 |
| Z伺服電機 |
| bis30/2000 |
| A軸伺服電機 |
| Bis12B/2000 |
| 數控回轉工作臺 |
| NRT-400H |
| 工作臺盤面尺寸 | mm | 400×400 |
| 牌面中心孔直徑 | mm | ￠60H7 |
| 牌面高度（水平） | mm | 260 |
| 梯形槽寬度 | mm | 18 |
| 鎖緊油壓 | kg/cm2 | 35 |
| 分割角度 | degree | 1°/5°/0.001° |
| 分割精度 | arc sec | ±4 |
| 重復精度 | arc sec | ±1 |
| 鎖緊扭矩 | kg-m | 400 |
| 減速比 |
| 1:180 |
| 牌面最大轉速 | r.p.m | 11.1 |
| 最大承重 | kg | 350 |
| 轉臺重量 | kg | 230 |
| 圓盤式刀庫/鏈式刀庫 |
| BT40-24T |
| 工作臺T型槽（槽數×槽寬） | mm | 5×18 |
| 重復定位精度 | mm | 300mm±0.005mm |
| 定位精度 | mm | 300mm±0.0075mm |
| 數控系統 |
| 0i-MD |
| 使用源氣壓力 | MPa | 0.6-0.8 |
| 機床輪廓尺寸 | mm | 3400×2800×3200 |
| 機床重量 | kg | 10000 |
主要結構及特點
★ 主要部件采用有限元分析進行優化，主要鑄鐵采用高強度鑄鐵金相組織穩定，經過時效、噴砂、回火等工藝確保機床長期使用精度的穩定性。
★ 機身底座、滑塊、工作臺、立柱、主軸箱等主要基礎件采用高剛性的鑄鐵結構，金相組織穩定，在內部分布著網狀結構的加強筋，保證了基礎件的高剛性和抗彎減震性能；基礎件采用樹脂砂造型并經過噴砂回火震動實效處理，確保機床長期使用精度的穩定性，為機床性能的穩定性提供了保障；
★ A字形跨式結構，結構為三維變徑優化處理，減輕了機床強力切削時的震動、使機床剛性更好。
★ 高速高剛性主軸單元結合伺服主軸電機；X/Y/Z采用大扭矩伺服電機。
★ X/Y/Z采用臺灣高精度高強度滾珠絲杠配合日本NSK軸承與高精密進口鎖緊。
★ X/Y/Z三向?qū)к壊捎迷b臺灣上銀產的重載滾柱線軌.Z軸滑塊加寬加大,在保證機床精度與速度的同時,提高 了設備的剛性.
