產品價格￥600000.00元/個
產品品牌中機鍛壓
最小起訂≥1 個
供貨總量200 個
發貨期限自買家付款之日起 60 天內發貨
瀏覽次數866
企業旺鋪http://phghmym.com/index.php?homepage=forginghammer
更新日期2021-11-10 11:09
會員級別：企業會員
已 繳 納：0.00 元保證金
我的勛章： [誠信檔案]
在線客服：
企業二維碼： 企業名稱加二維碼
品牌： |
中機鍛壓 |
所在地： |
江蘇 南通市 |
起訂： |
≥1 個 |
供貨總量： |
200 個 |
有效期至： |
長期有效 |
產品類型： |
全新 |
動力類型： |
液壓 |
公稱壓力： |
160kn |
| 產品類型 | 全新 |
|---|---|
| 動力類型 | 液壓 |
| 公稱壓力 | 160kn |
| 類型 | 空氣錘,液壓錘,自由鍛錘,全液壓自由鍛錘 |
| 品牌 | 中機鍛壓 |
| 型號 | C66Y-75 |
隨動控制全液壓自由鍛錘就是指通過隨動閥操縱的全液壓驅動的電液錘。其原理是錘桿活塞下腔常通高壓油，通過隨動閥控制活塞上腔油的進出實現打擊和回程。上腔通高壓時，驅動液壓缸形成差動，再加上錘頭自重，實現快速打擊；活塞上腔泄壓時，液壓油作用于活塞下腔環形面積，克服錘頭的重力及相應的摩擦力實現回程。（見下圖）
隨動控制全液壓自由鍛錘工作原理
全液壓自由鍛錘的原理性優點：
全液壓自由鍛錘的原理決定了其優越性，主要體現在：
1.杜絕了工作缸油氣互串和漏氣問題；
2.回程時活塞上腔沒有背壓，回程速度較快，打擊頻次得到提高；
3.全液壓錘活塞上下都是液壓油，其密封件的工作環境大為改善，壽命大大提高；
4.由于活塞下腔通常高壓，故錘擊后錘頭可立即回程，無燜模粘錘現象；
5.液壓系統壓力穩定，容易實現打擊能量的精確控制。
全液壓自由鍛錘具有結構簡單，故障率低等優點，是液氣錘的升級換代產品。
隨動控制全液壓自由鍛錘結構及性能特點
隨動控制全液壓自由鍛錘充分借鑒了我國液氣錘的成功經驗，在產品結構的穩定性、安全性、維修維護的方便性方面有所超越，具體表現在：
1.液壓動力系統結構
⑴ 動力頭上只安裝主缸和蓄能器，連缸梁內部無需耐高壓焊縫，結構簡單、可靠。
⑵ 全液壓錘無需主缸配氣系統和副氣罐，結構大為簡化；主缸采用預應力螺栓連接，提高連接可靠性。
⑶ 蓄能器整體安裝下移，腰部扶持，提高了穩定性。
⑷ 動力頭與連接板柔性連接、定位，有效保護錘桿及連接螺栓。
⑸ 錘桿導套采用高低壓雙重防外泄結構，采用進口斯特封，密封可靠。
⑹ 采用液壓反饋防爆液壓閥（專利）及特殊的高壓軟管防護結構，有效預防特殊情況下的高壓油泄漏。
2.打擊系統結構

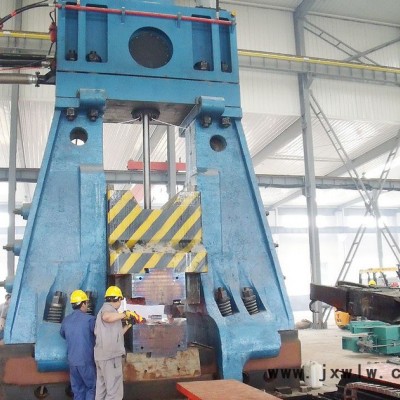

雙臂錘（含有砧座模鍛錘和自由鍛錘）
① 采用放射性導軌提高了錘頭的導向精度。
② 增加了連接兩個錘臂的連接杠，提高了錘身精度的穩定性。
③ 錘體通過連接杠形成封閉框架，錘頭在框架內相對運動，大大提高鍛錘運行精度，減少設備故障。
合理的設計、精益求精的制造使設備整體在可靠性、長期穩定性、安全性、維修方便性、整體壽命等方面均得到大幅度提升。
3.性能特點
⑴ 單桿操縱即可實現錘頭慢升、慢降、打擊、回程、急收、任意位置懸錘、不同行程不同頻次連續打擊等動作，操作簡便，靈活自如。
⑵ 錘頭運動，液壓缸無慣性排空，動作連貫不滯后；
⑶ 快進油口和快放液口均為伺服控制，杜絕了液氣電液錘偶爾出現的誤動作，操作更加安全可靠；
⑷ 主閥具有滑閥運行和錐閥密封的雙重特性，增加了閥口開閉的可控性和密封性，使系統內漏減小。
⑸ 主控閥為自行研制伺服閥，適用范圍廣，可以滿足1~20噸模鍛錘及1~10噸自由鍛錘的需要。
⑹ 系統的用油量可得到實時監控；當系統用油量多時多臺泵同時帶載，當系統用油量少時個別泵帶載，其余泵實施強行卸荷，這可大幅度降低泵和卸荷閥的卸荷頻次，減少液壓沖擊，提高了泵和卸荷閥的壽命。
⑺ 系統設置超壓保護和失壓保護，當主進油軟管破裂或錘桿斷裂時，系統能及時關閉主油路出口并隨即關停電機，提高了系統的安全性。。
隨動控制全液壓自由鍛錘由一套機械操縱系統控制隨動液壓閥就可實現打擊、回程、慢上、慢下、任意位置懸錘、不同行程不同頻次連續打擊。可以和單桿排油打液氣自由鍛錘一樣實現各種錘鍛工藝，特別適用于自由鍛錘液壓控制與動力驅動。當然也可用于模鍛錘的液壓控制與動力驅動。
| C66Y系列雙臂隨動控制全液壓自由鍛錘主要技術參數 Parameter | ||||||||
| 型號 Type | C66Y-35（1T） | C66Y-70（2T） | C66Y-152（3T） | C66Y-180（5T） | C66Y-245（7T） | C66Y-280（8T） | C66Y-350（10T） | |
| 額定打擊能量 | KJ | 35 | 70 | 152 | 180 | 245 | 280 | 350 |
| 落下部分重量 | T | 1 | 2 | 3 | 5 | 7 | 8 | 10 |
| 最大工作行程 | mm | 1000 | 1260 | 1450 | 1800 | 2000 | 2200 | 2500 |
| 打擊頻次 | Min-1 | 85～120 | 80～120 | 75～120 | 70～110 | 65～100 | 60～95 | 55～90 |
| 電機配置 | Kw | 55 | 110 | 300 | 375 | 450 | 525 | 750 |
| 冷卻電機 | Kw | 5.5 | 5.5 | 11 | 11 | 11 | 22 | 22 |
| 砧座重量 | T | 13 | 29 | 45～55 | 75 | 105 | 125 | 150 |
| 錘身重量 | T | | | 8*2 | 15*2 | 15*2 | 15*2 | 17*2 |
| 底盤重量 | T | | | 13 | 18 | 18 | 18 | 22 |
| 拱間距 | mm | | | 2700 | 4000 | 4100 | 4100 | 4200 |
| 拱高 | mm | | | 1600 | 2000 | 2000 | 2000 | 2000 |
| 最大開間 | mm | | | 1600 | 2300 | 2300 | 2300 | 2500 |
注：以上信息僅供參考，可根據用戶的具體要求進行調整，最終解釋權歸海卓公司所有，用戶可選擇整體底盤，可選擇電制冷。
