>供應專區>加工協作>機床>鍛壓機床>鍛壓機床-中機鍛壓C61Y-30KJ 63KJ 125KJ 160KJ 220KJ隨動控制全液壓自由鍛錘 數控模鍛
普通會員
產品價格￥3800000.00元/臺
產品品牌中機鍛壓
最小起訂≥1 臺
供貨總量250 臺
發貨期限自買家付款之日起 60 天內發貨
瀏覽次數988
企業旺鋪http://phghmym.com/index.php?homepage=forginghammer
更新日期2021-11-10 11:09
會員級別：企業會員
已 繳 納：0.00 元保證金
我的勛章： [誠信檔案]
在線客服：
企業二維碼： 企業名稱加二維碼
品牌： |
中機鍛壓 |
所在地： |
江蘇 南通市 |
起訂： |
≥1 臺 |
供貨總量： |
250 臺 |
有效期至： |
長期有效 |
產品類型： |
全新 |
動力類型： |
液壓 |
公稱壓力： |
4000kn |
| 產品類型 | 全新 |
|---|---|
| 動力類型 | 液壓 |
| 公稱壓力 | 4000kn |
| 類型 | 液壓錘,隨動控制全液壓自由鍛錘,自由鍛錘,模鍛錘,鍛壓機床 |
| 主電機功率 | 330KW |
| 品牌 | 中機鍛壓 |
| 型號 | C61Y-220KJ |
隨動控制全液壓自由鍛錘**是指通過隨動閥操縱的全液壓驅動的電液錘。其原理是錘桿活塞下腔常通高壓油，通過隨動閥控制活塞上腔油的進出實現打擊和回程。上腔通高壓時，驅動液壓缸形成差動，再加上錘頭自重，實現快速打擊；活塞上腔泄壓時，液壓油作用于活塞下腔環形面積，克服錘頭的重力及相應的摩擦力實現回程。（見下圖）
隨動控制全液壓自由鍛錘工作原理
全液壓自由鍛錘的原理性優點：
全液壓自由鍛錘的原理決定了其優越性，主要體現在：
1.杜絕了工作缸油氣互串和漏氣問題；
2.回程時活塞上腔沒有背壓，回程速度較快，打擊頻次得到提高；
3.全液壓錘活塞上下都是液壓油，其密封件的工作環境大為改善，壽命大大提高；
4.由于活塞下腔通常高壓，故錘擊后錘頭可立即回程，無燜模粘錘現象；
5.液壓系統壓力穩定，容易實現打擊能量的**控制。
全液壓自由鍛錘具有結構簡單，故障率低等優點，是液氣錘的升級換代產品。

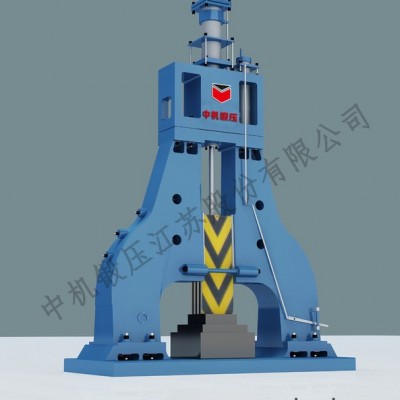

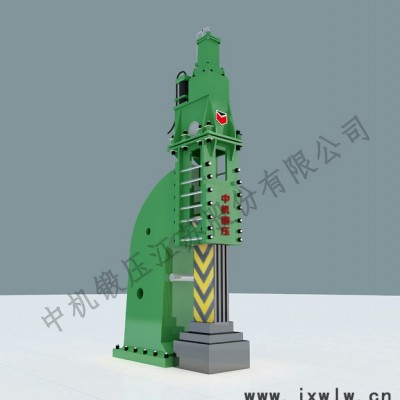

隨動控制全液壓自由鍛錘結構及性能特點
隨動控制全液壓自由鍛錘充分借鑒了我國液氣錘的成功經驗，在產品結構的穩定性、安全性、維修維護的方便性方面有所超越，具體表現在：
1.液壓動力系統結構
⑴ 動力頭上只安裝主缸和蓄能器，連缸梁內部無需耐高壓焊縫，結構簡單、可靠。
⑵ 全液壓錘無需主缸配氣系統和副氣罐，結構大為簡化；主缸采用預應力螺栓連接，提高連接可靠性。
⑶ 蓄能器整體安裝下移，腰部扶持，提高了穩定性。
⑷ 動力頭與連接板柔性連接、定位，有效保護錘桿及連接螺栓。
⑸ 錘桿導套采用高低壓雙重防外泄結構，采用進口斯特封，密封可靠。
⑹ 采用液壓反饋防爆液壓閥**）及特殊的高壓軟管防護結構，有效預防特殊情況下的高壓油泄漏。
2.打擊系統結構
單臂錘**技術）
① 導軌左右布置，減小了錘身的靜力矩，使錘身受力更合理。
② 導向架和錘身共有5個面定位，提高了導向架的穩定性。
③ 設計有專門拆卸錘頭與錘桿連接的裝置。
④ 導軌的間隙可調，且不拆錘頭即可調整。
⑤ 將錘頭燕尾凸出設計，提高錘頭壽命。
3.性能特點
⑴ 單桿操縱即可實現錘頭慢升、慢降、打擊、回程、急收、任意位置懸錘、不同行程不同頻次連續打擊等動作，操作簡便，靈活自如。
⑵ 錘頭運動，液壓缸無慣性排空，動作連貫不滯后；
⑶ 快進油口和快放液口均為伺服控制，杜絕了液氣電液錘偶爾出現的誤動作，操作更加安全可靠；
⑷ 主閥具有滑閥運行和錐閥密封的雙重特性，增加了閥口開閉的可控性和密封性，使系統內漏減小。
⑸ 主控閥為自行研制伺服閥，適用范圍廣，可以滿足1~20噸模鍛錘及1~10噸自由鍛錘的需要。
⑹ 系統的用油量可得到實時監控；當系統用油量多時多臺泵同時帶載，當系統用油量少時個別泵帶載，其余泵實施強行卸荷，這可大幅度降低泵和卸荷閥的卸荷頻次，減少液壓沖擊，提高了泵和卸荷閥的壽命。
⑺ 系統設置超壓保護和失壓保護，當主進油軟管破裂或錘桿斷裂時，系統能及時關閉主油路出口并隨即關停電機，提高了系統的安全性。。
隨動控制全液壓自由鍛錘由一套機械操縱系統控制隨動液壓閥**可實現打擊、回程、慢上、慢下、任意位置懸錘、不同行程不同頻次連續打擊。可以和單桿排油打液氣自由鍛錘一樣實現各種錘鍛工藝，特別適用于自由鍛錘液壓控制與動力驅動。當然也可用于模鍛錘的液壓控制與動力驅動。
| C61Y系列單臂隨動控制全液壓自由鍛錘主要技術參數 Parameter | ||||||
| 型號 Type | C61Y-30（1T） | C61Y-60（2T） | C61Y-120（3T） | C61Y-150（5T） | C61Y-220（8T） | |
| 額定打擊能量 | KJ | 30 | 60 | 120 | 150 | 220 |
| 落下部分重量 | T | 1 | 2 | 3 | 5 | 8 |
| **大工作行程 | mm | 1000 | 1100 | 1300 | 1500 | 1800 |
| 打擊頻次 | Min-1 | 80～130 | 70～120 | 65～110 | 60～100 | 55～90 |
| 電機配置 | Kw | 55 | 110 | 300 | 450 | 525 |
| 冷卻電機 | Kw | 5.5 | 5.5 | 11 | 11 | 22 |
| 砧座重量 | T | | 27 | 39 | 45 | 65 |
| 錘身重量 | T | | 8 | 10 | 30 | 35 |
| 底盤重量 | T | | 9 | 13 | 45 | 50 |
| 拱高 | mm | | 2200 | 2300 | 2600 | 2600 |
