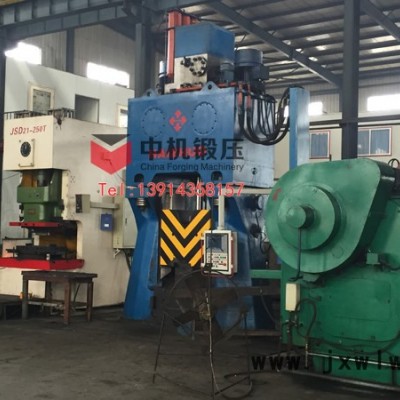

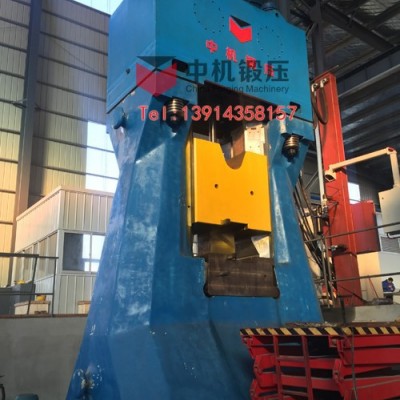

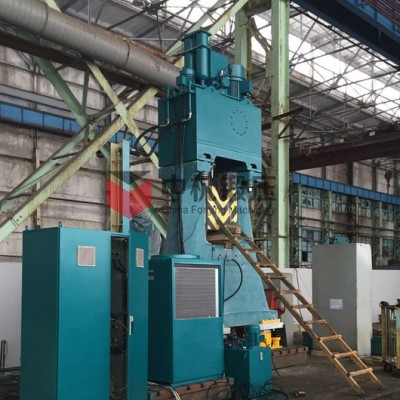

CT88KA系列蒸空模鍛錘程控化改造后與CT88K系列程控全液壓模鍛錘外形基本一樣。

CT88KA系列全液壓驅動系統采用海卓公司獨有的全液壓動力驅動技術，動力頭安裝在錘架上，其中墊以彈性的抗振墊塊。全液壓動力頭，采用了先進的錐閥控制技術，復合缸傳動技術，雙重防外泄技術及液壓集成技術，系統結構簡單，關鍵液壓元件及密封件均為進口件。打擊系統部分采用分體式錘身結構，采用原有蒸汽模鍛錘立柱和砧座進行改造,立柱與砧座間采用螺栓連接，導軌為X型鋼質寬導軌板，用螺栓固定在錘架上，導軌板與錘頭的接觸面的延伸是交于錘頭的中線，這樣受熱膨脹**不會影響滑動導向間隙，滑動導向間隙可調到很小以保證模具的準確對位。放射形寬X導軌結構，確保了錘頭受熱膨脹不會影響錘頭導向間隙大小。導軌的潤滑是自動的，采用一獨立的潤滑系統，潤滑供油量是可根據設備需要而人為設定，其液位將受到監控。潤滑系統一旦出現故障或液位低，電控系統觸摸屏上將出現故障提示，同時潤滑系統蜂鳴器也作提醒。

舊式的蒸空模鍛錘改用液壓動力頭的經濟效果是很明顯的，用動力頭改造蒸空模鍛錘為全液壓錘比買一臺新的全液壓模鍛錘要省得多。如果不考慮泵房，似乎液氣錘要比全液壓錘便宜。但實際上應該把泵房及管道系統一道計算，蒸空模鍛錘改造費用**差不多相等了。如果考慮再維護成本，蒸空模鍛錘的程控化改造總體成本反而要低。

CT88KA系列打擊程序編制簡單，不需要熟練的計算機人員，甚至半訓練的調整工也能進行調整。鍛錘工作時，控制系統可實現油溫、油壓、清潔度及位置的在線檢測和數字顯示。一旦有差錯，故障燈將閃亮，顯示屏將顯示故障的位置和故障的性質。

主要特征

? 程序化控制、數字化輸入、全中文顯示、“傻瓜式”操作；

? 系統全液壓動力驅動，避免油氣互串；

? 鍛錘操作輕錘動作自由靈活、重錘能量得到有效控制，大大提高了鍛錘的可靠性、適應性；

? 先進的錐閥式設計，響應速度快，密封性好，不易產生內泄；

? 高響應速度及高可靠冗余設計；

? 動力系統、驅動系統分離式頂置集成安裝，地面無液壓泵站；

? 觸摸式人機界面，故障自動診斷和報警，方便于設備的操作和維護；

? 內藏式蓄能器及管道安裝安全設計；

? 可擺動油缸及彈性錘桿柔性設計；

? 高低壓雙重防外泄密封設計；

? 長錘頭結構，可提高工作精度；

? 打擊能量、打擊步序可任意設定，誤富余能量的打擊，可降低打擊噪音、提高模具壽命；

? 液壓系統卸壓情況下可進行錘頭慢升慢降動作，更換模具操作安全、方便和快捷；

? 錘頭緩沖器采用內部液壓緩沖設計，更為安全可靠；

? 可供客戶選裝的專為程控錘設計的模具自動潤滑、物料傳送、頂料系統，可通過程序設定與鍛錘實現聯動，可實現模具潤滑的定點、定時、定量控制，達到提高鍛錘的生產效率，同時降低操作者的勞動強度的目的。

主要特點

1）高效

獨特的全液壓動力驅動技術使得液壓錘在極短的行程中獲得巨大動能成為可能，即短行程高速鍛造和高頻率的連續鍛造成為現實，可與程控錘聯動的附加的模具自動潤滑系統、頂料系統、物料傳輸系統，可以大大減輕操作者的勞動強度、提高工作效率。

2）節能

程控全液壓模鍛錘的傳動效率為65%，為蒸空鍛錘的30倍以上。不僅如此，其節能效應還體現在打擊能量的**控制。

3）高精度

方便拆換的放射形導軌結構，其精度保持性好。重錘打擊能量的有效控制，可避免多余能量的打擊，大幅度提高模具的使用壽命及鍛錘的可靠性。

4）低噪音

鍛錘的噪聲是不可避免的，但可降低。如果鍛錘打擊能量足夠，不需要多余能量的打擊即能使鍛件成形，給足鍛件成形需要的打擊能量，但不多給，情況**大不一樣。

傳統鍛錘打擊能量是不可調的，經常用足**大能量，其實是不需要的。操作人員也習慣于多打幾下，實際是多余的。

程控全液壓模鍛錘可以**地控制打擊能量，特別是重錘打擊能量的控制，每一次重?fù)裟芰慷伎梢哉{(diào)控，可以按設計的程序來控制大能量的打擊。這樣多余的打擊能量控制住了，噪音也會相應的減少。

5）低振動

鍛錘聯缸梁與動力頭之間采用柔性聯接，大噸位鍛錘全液壓動力頭及液壓系統泵站分離式隔振安裝等均考慮了振動的減少及吸除。

6）穩定的產品質量

如果鍛錘是由人操作，不管多么熟練的工人，也難保持**的一致，特別換班操作，對同一種鍛件更難以得到一致的打擊能量和打擊次數。數控全液壓模鍛錘采用電子程序控制，不論誰踩踏板，鍛打操作是一致的。對某一特殊零件的工藝如已經編入程序，即可以數碼儲存起來。以后再鍛造同一零件時，只須調出該零件的編碼，鍛錘即可以進行生產。

7）較低的運行費用

節能不僅是指錘的傳動效率高，還包括能量的準確控制帶來的節能效益，多余的打擊不僅多消耗能量，而且影響設備及模具因吸收多余能量帶來壽命問題。

高度集成、結構緊湊的液壓動力系統，可減少液壓泄漏及液壓用油，一般情況下無須補充高壓氮?dú)狻?

8）廣泛的適應性

一個人可以解釋一臺鍛壓機可以打多大的鍛件。但對錘來說，能打多大的鍛件是不好下定義的。

由于鍛錘速度快，模具接觸時間短，有利于零件的鍛造成形，有利于模具壽命的提高。數控全液壓模鍛錘由于打擊能量得到有效控制，因而用于鍛制帶有薄筋板、形狀復雜的而且有重量公差要求的鍛件，它的性能和經濟優勢將得到充分體現。

9）簡單的維護與操作

程控全液壓模鍛錘的特點是設計精簡，可以采用標準通用的液壓先導閥即可實現充油、排油、調整、打擊等基本動作。可通過傳感器對液壓油的清潔度、溫度、壓力等進行監察，一旦出現不符合系統運轉條件的現象即自動報警，并實現故障的自動診斷及自我保護，停錘甚至停機。與此同時，對可能涉及安全的輔助設施也同樣實施盡可能周到的監察，在不符合要求的狀態下，不能實現主機的啟動運轉。

為了便于用戶能更好、更快地做好維修、保養工作，全液壓錘設有常見故障全中文顯示窗口，一旦出現異常，通過故障顯示窗口即很快能找到故障發生的原因，以便能迅速作出處理，縮短維修時間。
