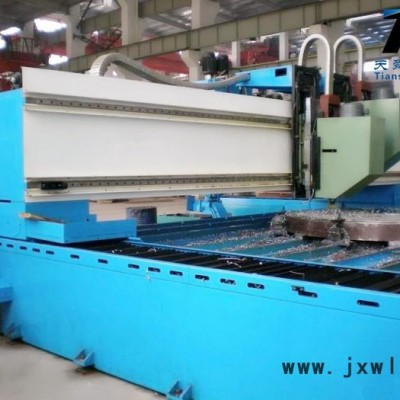

一、機床結構：

      1、機床主要由床身、工作臺、龍門、動力頭、數控系統、冷卻系統等部分組成。

      2、龍門數控鉆床機床采用龍門移動，床身、工作臺固定的形式。

      3、床身、龍門為焊接件，加工前經高溫退火，半精加工后二次退火去除應力，然后再精加工，可保證機床精度穩定,床面采整體鑄鐵工作臺精銑出T型槽，保證工作臺面精度。

      4、龍門數控鉆床共有3個數控軸，床身上裝有重型直線導軌，工作臺可沿導軌作縱向運動（x軸），龍門橫梁上也裝有直線導軌，溜板可沿導軌作橫向運動（y軸），溜板上裝有滑塊，動力頭上裝有導軌，動力頭可在溜板上作垂直方向運動（z軸），x、z軸都采用數控電機加滾珠絲杠Y軸采用驅動。

      5、動力頭主軸采用精密鉆床電主軸，變頻主軸電機驅動，可根據需要無級調速。主軸可通過ER32夾頭裝夾鉆頭或銑刀，鉆頭擺動可控制在0.002，精度更高，實現高速切削。

      6、機床采用水冷，配備冷卻液供給、回收、循環系統,配備自動油路潤滑系統，保證直線導軌與滾珠絲杠的平穩長久有效工作。

      7、數控采用眾為興專業鉆銑雕刻系統，配備RS232接口和彩色顯示屏，中文操作界面，可現場/外部USB輸入工件，操作簡便，配備全數字高速手輪，使您的操作更方便快捷。

      8、機床x、y軸導軌和絲杠都配備防護罩。X軸y軸配備風琴式防護罩。

      9、為了確保機床的可靠性，關鍵件均采用進口**品，見進口件目錄。

                                                      三、相關技術參數:

**大鉆孔直徑.......................Φ1mm-Φ11mm(高速直柄麻花鉆頭)

**大鉆孔直徑.......................Φ14mm-Φ50mm（高速取芯鉆頭）

**大立銑直徑.......................Φ18mm

主軸孔錐度..........................ER32

主軸**大行程........................550mm可根據客戶需求定制

工作臺面距主軸端面**大距離..........400mm

主軸轉速范圍........................500-9000r/min

主軸轉速級數........................12級（根據產品規格而定）

主軸定位精度........................0.1mm

主軸重復定位精度....................0.015mm

龍門行程............................根據產品規格而定

工作臺面尺寸( 長×寬)...............根據產品規格而定

工作臺**大載重（置中）..............1000kg

主電機功率..........................3.5-7.5KW

三軸快速位移........................8000mm/min

機床外形尺寸( 長×寬×高)...........根據產品規格而定

      四、鉆床主要部件目錄：

注：1.以上配套廠商為本公司定點供應商，遇有特殊情況供應不上時，雙方協商經甲方

書面同意，可采取同級產品替代，但質量標準不低于上述供應商。2.具體配置也可根據用戶需求做相應調整。
