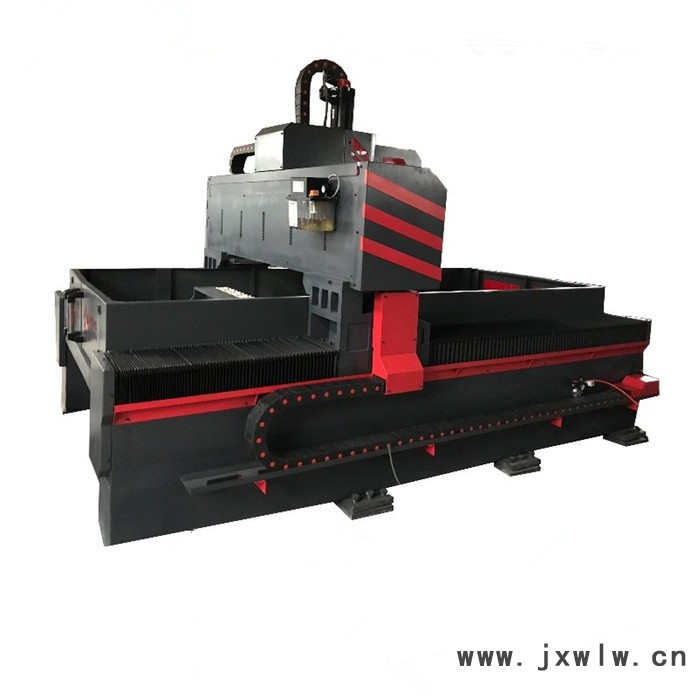

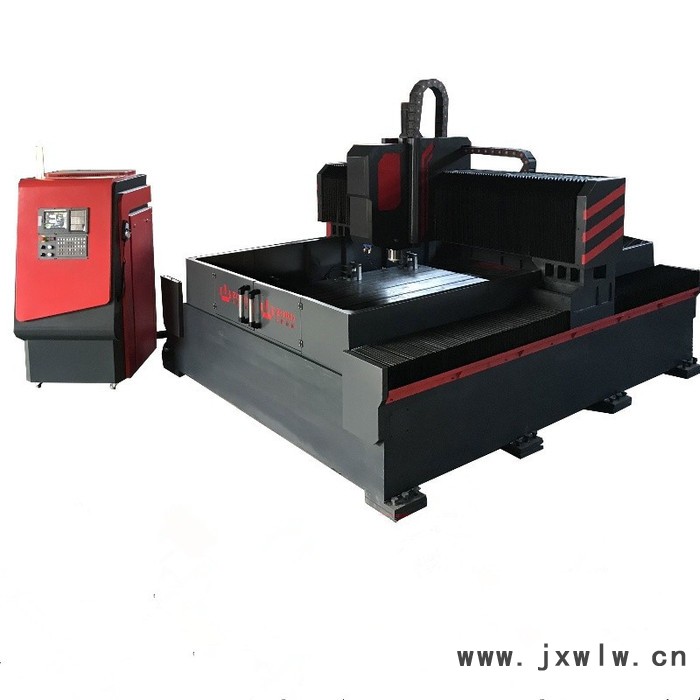

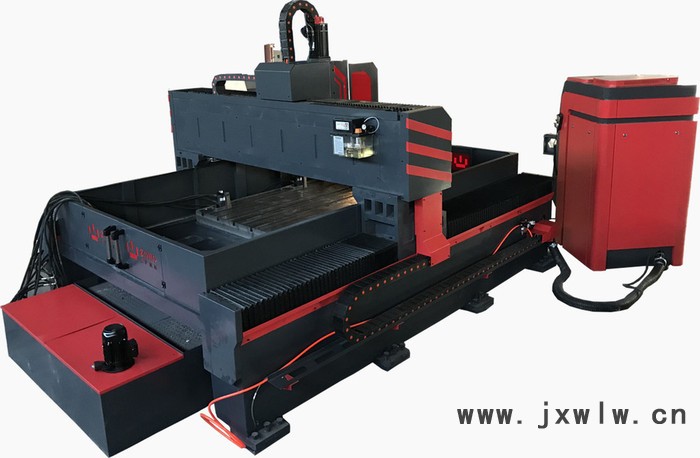

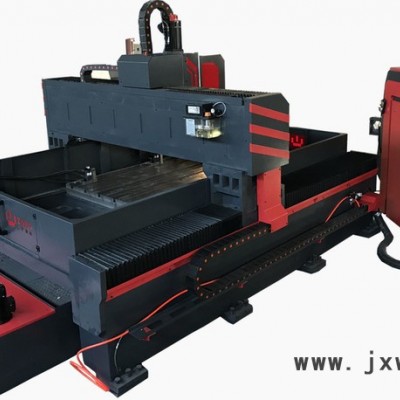

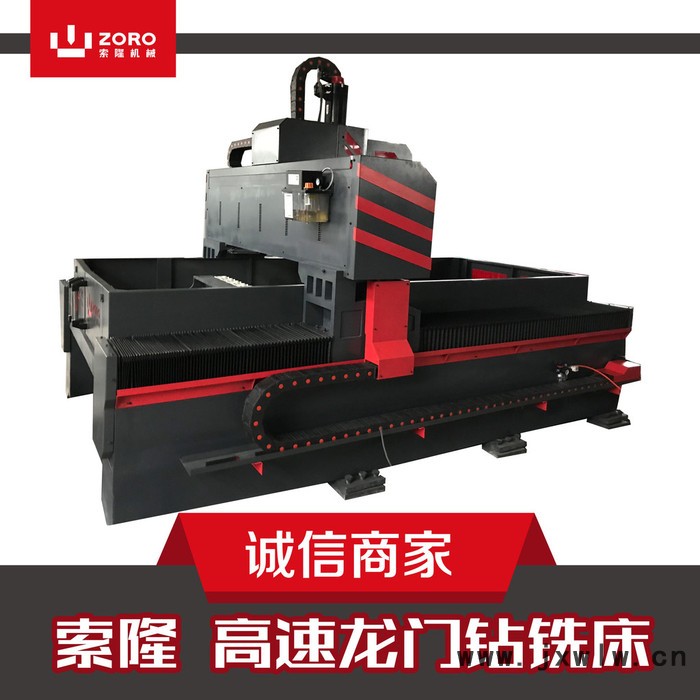

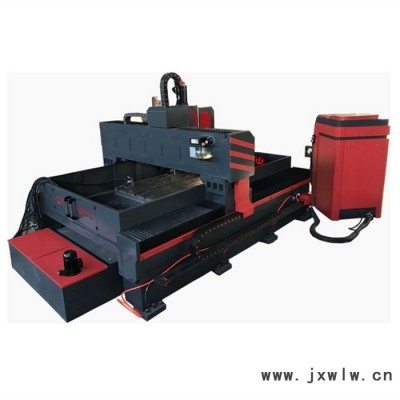

>供應專區>加工協作>機床>鉆床>【索隆數控】鑄造床身 2020數控平面鉆床 高速內冷 高速數控龍門鉆銑床 數控鉆床,數控鉆銑床,數控鉆攻一體機,雕刻機,鉆床,數控機械
普通會員
產品價格￥255000.00元/臺
產品品牌索隆
最小起訂≥1 臺
供貨總量13 臺
發貨期限自買家付款之日起 30 天內發貨
瀏覽次數692
企業旺鋪http://phghmym.com/index.php?homepage=suolongshukong
更新日期2021-11-10 07:27
會員級別：企業會員
已 繳 納：0.00 元保證金
我的勛章： [誠信檔案]
在線客服：
企業二維碼： 企業名稱加二維碼
聯 系 人：王巖(先生) 銷售經理
聯系固話：
聯系地址：中國山東省濟南市章丘區工業一路177號
品牌： |
索隆 |
所在地： |
山東 濟南市 |
起訂： |
≥1 臺 |
供貨總量： |
13 臺 |
有效期至： |
長期有效 |
床身重量： |
14T |
產品類型： |
全新 |
類型： |
攻絲機,龍門鉆床,深孔鉆床,銑鉆床,組合鉆床 |
| 床身重量 | 14T |
|---|---|
| 產品類型 | 全新 |
| 控制形式 | 數控 |
| 類型 | 攻絲機,龍門鉆床,深孔鉆床,銑鉆床,組合鉆床 |
| 適用范圍 | 通用型 |
| 外形尺寸 | 3440*2850*2200 |
| 主電機功率 | 7.5kw |
| 主軸轉速范圍 | 30-3000 |
| 是否庫存 | 是 |
| 適用行業 | 不銹鋼制品 |
| 布局形式 | 臥式 |
| 作用對象材質 | 金屬 |
| 鉆孔直徑范圍 | 3-37mm |
| 軸數量 | 三軸 |
| 主軸孔錐度 | BT40 |
| 品牌 | 索隆 |
| 型號 | ZORO2020 |
索隆鉆銑床主要用于板/結構件類零件的鉆孔、倒角、攻絲、銑削。
一、設備用途：

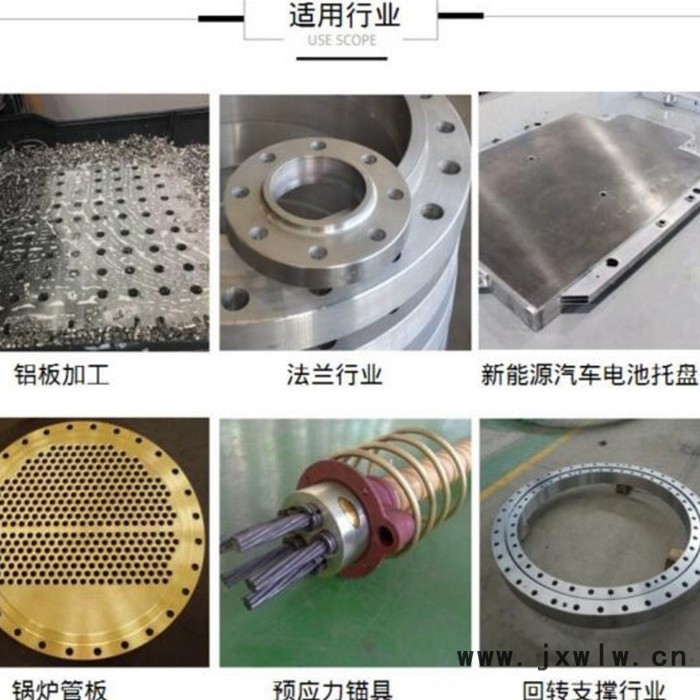

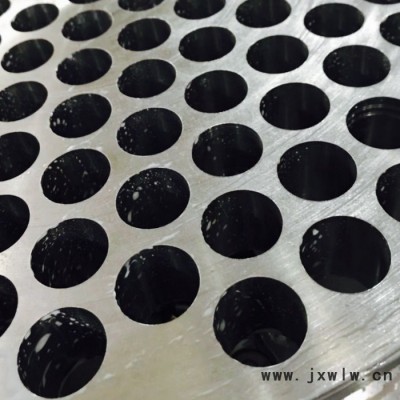

索隆數控龍門鉆銑床系列主要用于平板、法蘭、盤類、環件等厚度在有效范圍內工件的高效鉆孔加工。可在單質材料零件及復合材料上實現鉆通孔、盲孔。機床加工過程數字控制，操作十分方便。能實現自動化、高精度、多品種、大批量生產。
四、機床結構：

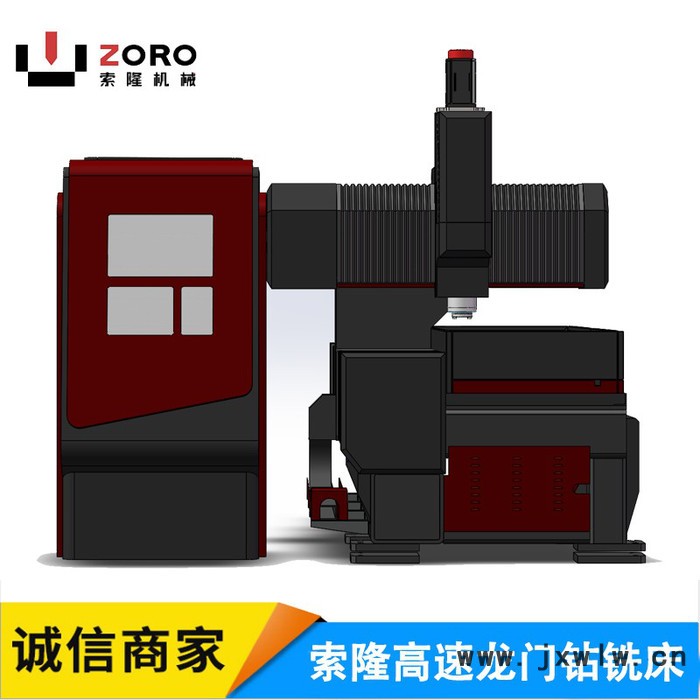

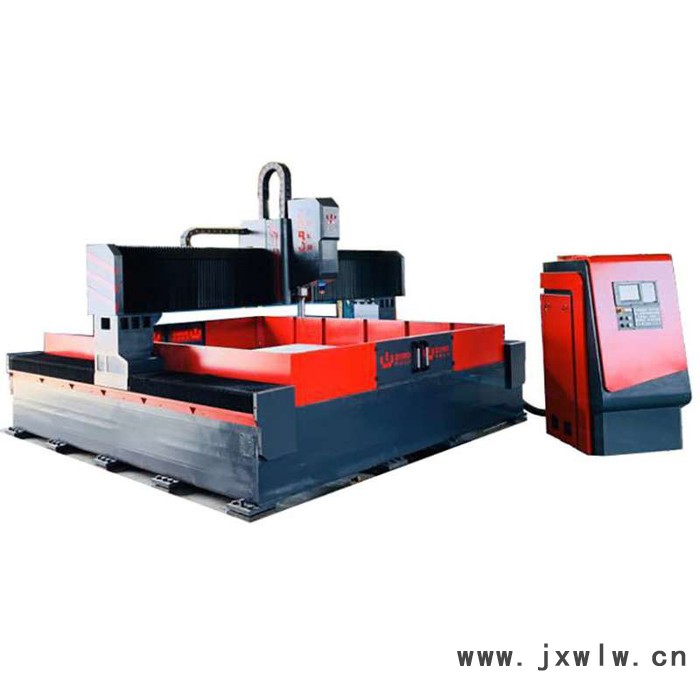

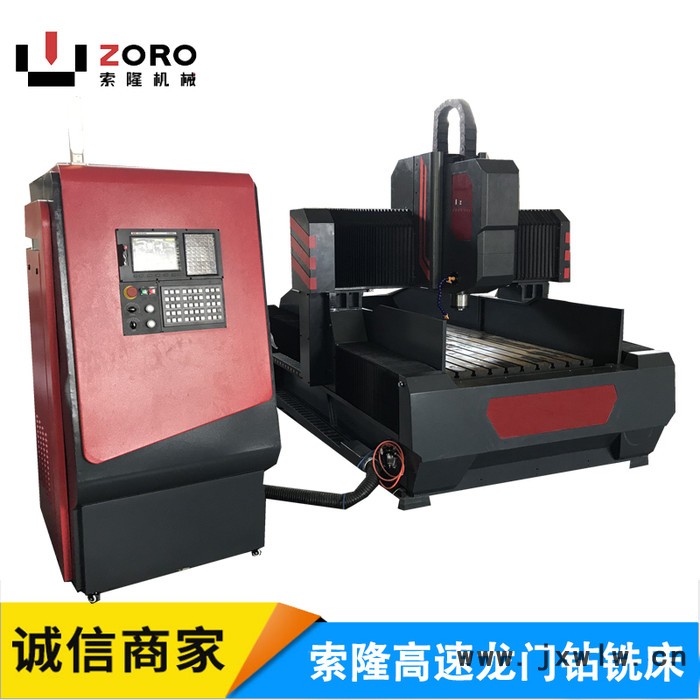

1、機床主要由床身、工作臺、龍門、動力頭、數控系統、冷卻系統等部分

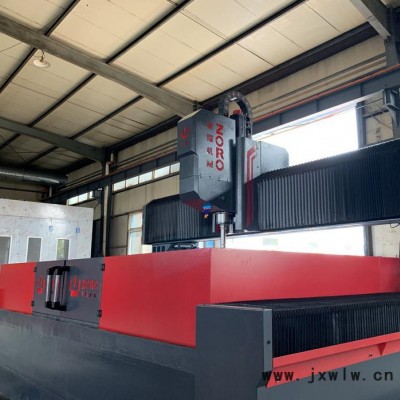

2、龍門數控鉆床機床采用床身工作臺固定，龍門移動的形式。

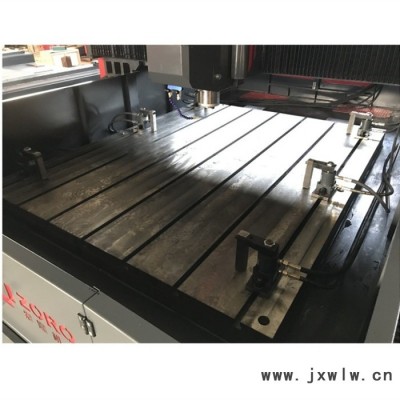

3、床身、立柱，工作臺，龍門為HT250鑄造結構件，支架為矩形管焊接件，加工前經高溫退火，半精加工后二次退火去除應力，然后再精加工，可保證機床精度穩定,床面采整體鑄鐵工作臺精銑出T型槽，臺面數控精磨而成。
4、龍門數控鉆床共有3個數控軸，床身上裝有重型直線導軌，龍門可沿導軌作縱向運動（x軸），龍門橫梁上也裝有直線導軌，溜板可沿導軌作橫向運動（y軸），溜板上裝有滑塊，動力頭上裝有導軌，動力頭可在溜板上作垂直方向運動（z軸），x、Y、z軸都采用數控伺服電機加滾珠絲杠驅動。Y軸采用雙驅動，雙伺服電機，雙絲桿，兩側各兩根導軌，分別采用平鋪和側掛的形式，強度及精度都有很大提升。適用于加工尺寸硬度大的材料。
5、動力頭主軸采用精密主軸，主軸電機驅動，可根據需要無級調速。主軸可通過BT40夾頭裝夾鉆頭或銑刀，精度更高，實現高速切削。
6、機床采用中心出水內冷加外冷一體，配備冷卻液供給、回收、循環系統,配備自動油路潤滑系統，保證直線導軌與滾珠絲杠的平穩長久有效工作。
7、控制采用凱恩帝數控系統，電驅采用高精度伺服電機驅動，配備RS232接口和彩色顯示屏，可現場/外部USB輸入工件，操作簡便，配備全數字高速手輪，使您的操作更方便快捷。
二、技術參數
| 型 號 | ZORO-2020 | |
| 最大加工工件尺寸 | 長×寬 | 2000*2000 |
| 工件最大厚度 ） | 220 | |
| 垂直滑枕式鉆削動力頭 | 數量（個） | 1 |
| 主軸錐孔 | BT40 | |
| 鉆孔直徑 | Φ3-Φ37 | |
| 攻絲直徑 | M3-M18 | |
| 主軸轉速（r/min） | 30~3000 | |
| 伺服主軸電機功率 | 7.5 | |
| 主軸下端面到工作臺距離（mm） | 200-600mm | |
| 動力頭橫向移動（X軸） | 橫向最大行程 | 2000 |
| 橫向移動速度（m/min） | 0~9 | |
| 橫向移動伺服電機功率 | 2.4*1 | |
| 龍門縱向移動（Y軸） | 進給最大行程 | 2000 |
| 進給移動速度（m/min） | 0~9 | |
| 進給伺服電機功率 | 2.4*2 | |
| 垂直滑枕進給運動（Z軸） | 最大行程 | 400 |
| 移動速度（m/min） | 0~9 | |
| 伺服電機功率 | 2.4*1 | |
| 刀庫 | 機床后側直排刀庫（把） | 8 |
| 機床外形尺寸 | 長×寬×高 | 3440*2850*2200 |
| 三軸定位精度 | X/Y/Z/A/B/C | ±0.04/300mm |
| 三軸重復定位精度 | X/Y/Z/A/B/C | ±0.02/300mm |
三、主要部件目錄:
| 名稱 | 品牌 | 產地 |
| 直線導軌、方軌滑塊 | 45#/CSK/上銀/方軌/法蘭滑塊 | 中國臺灣 |
| 滾珠絲杠 | TBI/滾珠絲杠 | 中國臺灣 |
| 數控系統 | 凱恩帝 | 中國北京 |
| 絕度值伺服電機及驅動器 | 凱恩帝 | 中國北京 |
| 伺服主軸電機 | 凱恩帝 | 中國北京 |
| BT40 機械主軸 | 德鈉姆主軸/角接觸軸承 | 合資 |
| 氣動打刀缸 | 亞德客 | 臺灣 |
| 同步帶 | 圣龍王8M*50 | 合資 |
| 其他主要電氣元件 | 歐姆龍/施耐德/德力西 |
|
| 手持遙控盒 | 凱恩帝 | 合資 |
| 容積式自動潤滑系統 | 滬潤 | 臺灣 |
| 高柔屏蔽線纜 | 易初 | 國產 |
1、以上配套廠商為本公司定點供應商，遇有特殊情況供應不上時，雙方協商經甲方書面同意，可采取同級產品替代，但質量標準不低于上述供應商。
2、具體配置也可根據用戶需求做相應調整。
四、售后服務：
1、本公司對售出設備實行一年保修，終身有償維修服務。
2、在設備安裝調試一年保修期內，供方對設備出現的各類非人為造成的故障及時免費提供維修服務，對非人為造成的各類零件損壞及時免費更換。設備保修期外發生的故障實行適當收費修理。
3、設備在使用過程中出現任何故障，若電話溝通不能解決，供方將隨即安排售后人員，省內24小時、省外48小時內到場維修。
