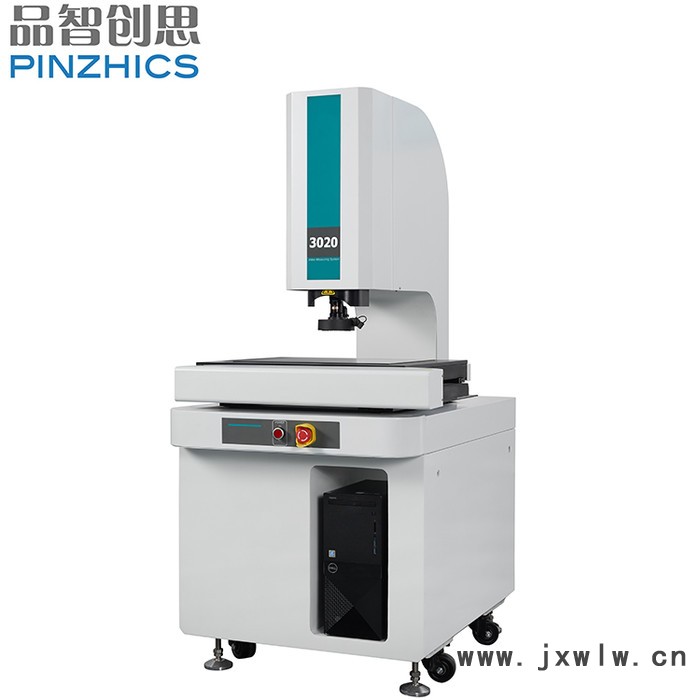

>供應專區>加工協作>機床>車床>車床件檢測影像儀 光學測量?jī)x器,影像測量?jī)x,表面張力儀,接觸角測量?jī)x,光學顯微
普通會員
產品價格￥75000.00元/臺
產品品牌品智創思
最小起訂≥1 臺
供貨總量10 臺
發貨期限自買家付款之日起 10 天內發貨
瀏覽次數696
企業旺鋪http://phghmym.com/index.php?homepage=pingzhichuangsi
更新日期2021-11-10 03:58
會員級別：企業會員
已 繳 納：0.00 元保證金
我的勛章： [誠信檔案]
在線客服：
企業二維碼： 企業名稱加二維碼
聯 系 人：王凱(先生) 銷售經理
聯系固話：
聯系地址：中國北京房山區京市房山區城關街道顧八路1區1號
品牌： |
品智創思 |
所在地： |
北京 |
起訂： |
≥1 臺 |
供貨總量： |
10 臺 |
有效期至： |
長期有效 |
光源： |
輪廓光源和八分區程控面光源LED冷光源 |
電源： |
AC100～240V 50/60HZ 400W |
| 光源 | 輪廓光源和八分區程控面光源LED冷光源 |
|---|---|
| 電源 | AC100～240V 50/60HZ 400W |
| 測量精度 | 0.0005 |
| 產地 | 北京 |
| 放大倍率 | 20-200倍 |
| 分辨率 | 1440*900 |
| 類型 | 自動影像測量?jī)x |
| 適用范圍 | 手機 |
| 售后服務 | 上門服務 |
| 外形尺寸 | 800mm×590mm×1620mm |
| 操作方式 | 程序控制 |
| 品牌 | 品智創思 |
| 型號 | PZ-3020CN |
| 加工定制 | 否 |
產品簡介：本公司產品實驗室全自動影像儀被廣泛用于液晶面板、導電粒子、PCB板、TP、TFT、手機配件、精密模具、刀具、齒輪、五金產品、端子、螺絲、彈簧、電子產品、連接器、鐘表、電線、沖壓產品、塑膠產品、汽車配件、醫療器械、航天航空、高等院校、科研院所等領域。
實驗室全自動影像儀產品特點：
· 開發PZCS-CNC軟件，可滿足客戶不同測量需求
· 具有快速自動對焦、自動尋邊，強大的編程和自動測量功能
· 采用亞像素細分技術，提高邊界分辨能力
· 配置操縱手柄，亦可軟件程控
· SPC數據處理分析，大批量治具測量

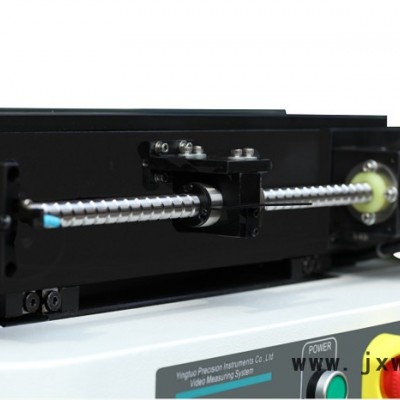

· X、Y、Z三軸伺服控制，定位精度高速度快，運行平穩
· 嵌入式模塊控制系統，將復雜的控制系統集成于儀器內部，穩定性更高
· 程控恒流驅動式八區表面冷光光源，可適應復雜的工件測量
· 可通過激光指示器尋找被測工件的具體位置，快速定位，方便快捷
規格參數：
| 量程及精度 | ||||
| 工作臺XY坐標量程 | 300mm×200mm | |||
| Z向坐標量程 | 200mm(可根據客戶要求訂制) | |||
| XY向示值誤差 | (2.5+L/100)?m | |||
| XYZ光柵數顯分辨力 | 0.5?m | |||
| 花崗石工作臺尺寸 | 506mm×356mm | |||
| 工作臺玻璃尺寸 | 360mm×260m | |||
| 光學影像系統 | ||||
| 攝像機 | 高清晰工業級CCD彩色攝像機 | |||
| 變倍鏡頭倍率 | 0.7X~4.5X | |||
| 視頻總倍率 | 20X~128X(19.5”顯示器，分辨率1440*900) | |||
| 物方工作距離（標配） | 92mm | |||
| 物方視場（標配） | 8.1mm~1.3mm | |||
| 鏡頭組配 | ||||
| 組配方式 | 放大倍率 | 物方視場(mm) | 工作距離( mm) | 是否標配 |
| 0.7X～4.5X變倍鏡頭+1X鏡筒 | 20X~128X | 11.1~1.7 | 92 | 標配 |
| 0.7X～4.5X變倍鏡頭+0.5X鏡筒 | 10X~64X | 22~3.4 | 92 | 選配 |
| 0.7X～4. 5X變倍鏡頭+0.5X附加鏡+1X鏡筒 | 10X~64X | 22~3.4 | 175 | 選配 |
| 0.7X～4. 5X變倍鏡頭+0.5X附加鏡+0.5 X鏡 | 5X~32X | 44~6.8 | 175 | 選配 |
| 0.7X～4. 5X變倍鏡頭+2X附加鏡+1X鏡筒 | 40X~256X | 5.5~0.9 | 36 | 選配 |
| 0.7X～4. 5X變倍鏡頭+2X附加鏡+0.5X鏡筒 | 20X~128X | 11.1~1.7 | 36 | 選配 |
照明及電源
| 光源 | 輪廓光源和八分區程控面光源:LED冷光源 |
| 電源 | AC100～240V 50/60HZ 400W |
| 其它技術參數 | |
| 電腦 | 標配 |
| 測量軟件 | PZCS-CNC |
| 操縱桿 | 標配 |
| 儀器凈重 | 250Kg |
| 儀器外形尺寸(長 × 寬× 高) | 800mm×590mm×1620mm |
| 其他可選配件 | Renishaw簡易測頭，同軸光鏡頭等 |
軟件介紹
元素測量：測量點、線、圓、弧、角度、橢圓，規定點數測量矩形，自動識別點、線、圓、弧。
元素構造：中心點構造、交點構造、中點構造、線構造、圓構造、角度構造。
元素預置：點、線、圓、弧。
圖形處理：座標平移，工件擺正。任意軸擺正，座標系重置。
圖形放大，圖形縮小，圖形平移，圖形打印圖形選中，取消選中，圖形刪除。
設置放大，圖形縮小，圖形打印圓形選中，取消選中，圖形刪除。
設置影像的灰度，飽和度，對比度，影像保存為BMP格式。
多種尋邊模式，電腦自動取點，自動識別圓、弧大大提高采點速度。
測量數據直接發送到AutoCAD中，測量的圖形可以dxf文檔保存。測量數據可發送到WORD，Excel中，進行統計分析，可畫出簡單的Xbar-S管制圖，求出Ca，等各種參數。多種語言界面切換。
