外型尺寸	500*420*900
包裝箱尺寸	560*480*970

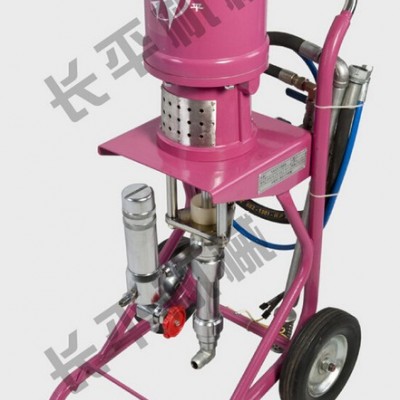

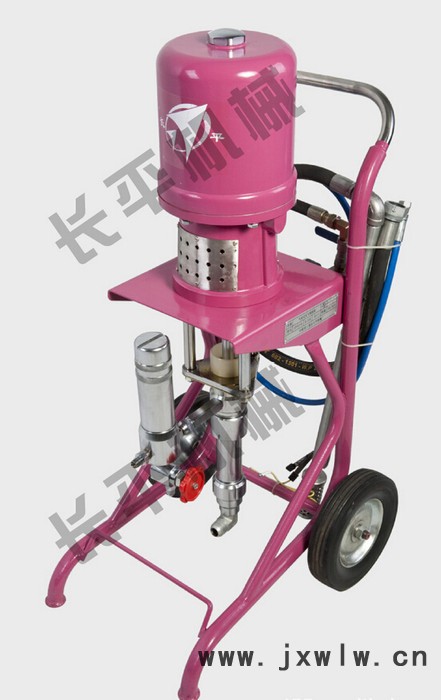

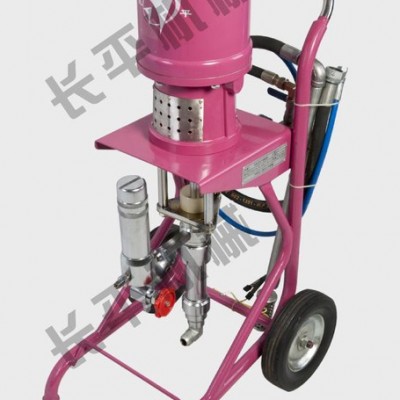

動力形式	氣動式無氣噴涂機
功率	0
規格	CP3210
空氣消耗量	22.4Mpa
噴射寬度	標配
噴嘴直徑	標配
適用范圍	鐵路、橋梁、重防腐、航天航空、石油化工、礦井
壓力比	32：1
種類	無空氣噴涂機
重量	120
品牌	長平
型號	CP3210
加工定制	否
最大輸出壓力	32
空載排量	8L/min
最佳噴射距離	300mm-400mm

重慶長平機械廠隸屬于中國船舶重工集團公司定點生產導航儀器為主的機電一體化軍工企業。長平牌高壓無氣噴涂機械設備廣泛用于航空，航天，造船，機械制造，石油化工，電力等**行業。其高壓無氣噴涂機，噴涂效率高，漆膜咬合力強，使用壽命長，維修費用低。

型號：CP45B
適用范圍
   1．防腐的高難度施工涂料的無氣噴涂。如：厚漿型環氧瀝青涂料、改性環氧涂料、環氧天然云母化鐵涂料、高固體份溶劑環氧涂料**環氧涂料、可復涂聚氨脂涂料等新型高性能涂料。
   2．各種規格涂料的無氣噴涂。如：氯化橡膠涂料、酚醛、氨基、硝基、丙稀酸、建筑乳膠漆。
   3．可用于礦井等大落差場合進行高壓液體的輸送。
主要技術參數：
     壓力比： 45:1
     排量：32L/min
     凈重：78kg
     毛重：95kg
     氣源要求：0.3-0.6MPa
     **大輸出力：27MPa
     外形尺寸: 660(L)×570(W)×1140(H)mm
     包裝箱尺寸: 720(L)×630(W)×1210(H)mm

幾種常見故障及排除
    氣動式無氣噴涂機的常見故障大體分為兩類：氣路系統故障及涂料液壓系統故障。
    （一）氣路系統故障：
     1．氣動馬達不工作。應檢查氣源是否接通，調壓閥是否被打開。
     2．氣動馬達工作不正常。應檢查氣源是否達到使用要求（0.3-0.6MPa），調壓閥是否調整合適，是否被充分打開。其次是檢查換向閥彈簧是否失效。閥內O型密封圈密封是否可靠。
     3．氣動馬達呼呼作響，噴涂壓力不足，霧化不好。故障產生的直接原因是氣缸、換向閥中的密封件磨損以及滑塊、閥擋板磨損嚴重，平面帖合不好，導致漏氣，活塞推力減小，噴涂壓力不足。更換氣動馬達內的全部密封件。并用金剛砂紙研平件17、件18相互間的接觸平面。用紅丹粉檢查其端面貼合情況，如果兩接觸面有均勻的紅丹粉，說明已磨平。
     4．工作過程中突然停機（死機），檢查噴槍、噴漆管等所組成的排出系統被堵塞，應及時清理或疏通。檢查連接螺母是否松動，若松動應并緊。檢查換向閥頂桿螺母是否松動，若松動應并緊。檢查是否因頂桿彈簧剛度下降導致頂動力不夠，打不開換向閥。應根據換向滑塊停留在不同位置（上止點或下止點），調整頂桿螺母，使頂桿的位置與之匹配，直至打開換向閥。
    馬達出現故障，應按上述方法一項一項的排除，但不得隨意打開氣動馬達。因?yàn)樵摬考ぷ骺煽啃韵鄬?duì)較高、使用壽命長，出現問題的機率較低，所以不要輕易打開。
    （二）涂料液壓系統故障：
   1．如氣動馬達往復運動正常，高壓涂料排除不正常。檢查涂料桶中的涂料是否被吸空；檢查各排出系統是否被涂料或異物堵塞；檢查各處過濾網是否被沉淀物塞滿；檢查涂料泵中V型密封圈（聚四氟乙稀、牛皮）是否嚴重磨損或松動；檢查涂料吸入閥閥口和柱塞閥口有無沉淀物堵塞或者座圈被嚴重磨損；以上都將直接導致高壓涂料排出不正常。
     2．關閉泄放閥和噴槍，氣動馬達仍在有規律的往復運動。故障原因有以下兩點：
（1）   涂料柱塞泵處安裝的V型密封圈磨損。解決辦法是更換密封件。
（2）   柱塞閥、吸入閥、放泄閥等各高壓閥口損壞，解決辦法是更換活塞組件、閥套組件、放泄閥及鋼球。
3．如果發現在涂料潤滑油杯內有涂料和溶劑滲出，說明泵座內的V型密封圈（聚四氟乙稀、牛皮），被嚴重磨損，應換新，更換時要求涂料泵內的幾組密封件（聚四氟乙稀、牛皮）一并更換。注：更換前的牛皮密封圈應先在植物油中充分浸漬。
4．維修保養時，所有的非金屬密封件，均不得用強有機溶劑擦洗，更不能浸泡在強有機溶劑里。
三．安全警示
1．該無氣噴涂機為高壓工業設備。
2．高壓噴涂時嚴禁將噴槍朝向他人或自己的任何部位。
3．高壓涂料能射破皮膚，噴射進皮膚將會導致嚴重傷害。
4．如果發生了高壓涂料射進了皮膚，務必到專業醫院救治。
5．該無氣噴涂機必須使用在其額定工作壓力范圍之內。
6．火花能導致火災或**，在噴涂作業區嚴禁有明火存在。
7．該無氣噴涂機使用時必須可靠可靠接地，以防靜電。
8．當進行清洗和維修時，應首先切斷氣源并使涂料泵泄壓。
