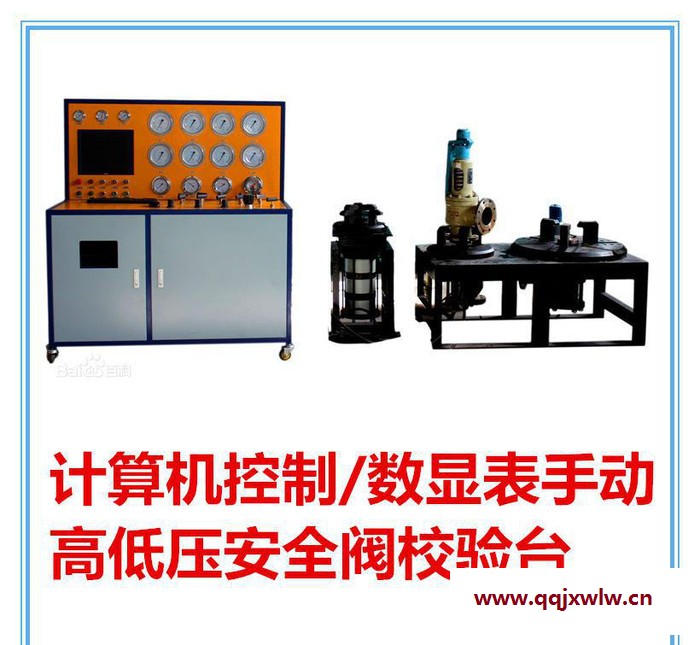

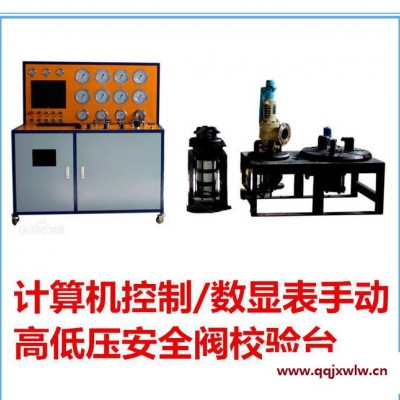

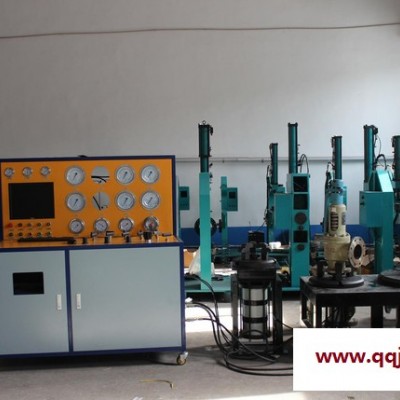

安全閥整定測試試驗臺是我公司參考GB/T12242-2005（壓力釋放裝置、性能試驗規范），依據我公司安全閥測試臺經驗研制而成的大排量、低壓力重閉式安全閥整定壓力的調整及測試的新型試壓裝置。

一、功能

安全閥裝配測試臺對各種安全閥進行整定壓力調整、整定壓力檢測、排放壓力檢測、回座壓力檢測等，考核其壓力密封性能、泄漏率。

二、型號

      SVTA-400-40

      說明：400----安全閥**大通徑  400mm

             40----安全閥**大工作壓力40MPa

三、系統組成

主要由動力系統、工件裝夾系統、數據采集測試系統、電氣控制及輸出系統等組成。

空氣增壓泵STT60(一用一備):驅動壓力3-7bar;輸出壓力180-420bar; 為高壓輸出提供壓力；

2.工件裝夾系統：

本裝夾系統采用相應規格的油缸進行加緊，夾緊力充分滿足安全閥的壓力要求；安全閥采用規格相應的連接工裝，與高壓泵氣體管路相連；油缸夾緊保證被測件與管路之間的密封性，3路單獨操作。

2.1  5T夾緊力安全閥裝卡座

     加緊動力系統：5bar-8bar壓縮空氣

2.2  20T夾緊力安全閥裝卡座

    加緊動力系統：采用賽思特自制的氣液增壓泵GD64WL，該泵采用電氣比例閥控制，升壓速度無級可調，壓力恒定，夾緊平穩

2.3  30T夾緊力安全閥裝卡座

    夾緊動力系統同上

3.數據采集測試系統：

壓力采集系統組成，實時采集壓力-時間變化，自動繪制壓力-時間曲線。

壓力傳感器：按壓力段設置四級傳感器

壓力范圍：0-1MPa;0-2.5MPa，0-25MPa,0-60MPa

性能指標高達±0.5%FS的精度，量程比100:1 ;

提供10年的穩定性與有限壽命期的保證

4.電氣控制及輸出系統：

軟件：采用NI公司LabView，自主開發軟件程序。通過采集卡將壓力、時間數據統一傳輸?shù)接?jì)算機，計算機對各數據進行顯示、放大、記錄、形成曲線，各數據可以通過打印機進行打印。美國NI采集板卡 :在高采樣率下保證高精度。
