COD去除率	45
出水濁度	18mg/l
介質溫度范圍	-200-400℃
進水濁度	500mg/l
凈水量	200m3/h
類型	溶氣氣浮機
溶氣水壓力	280
應用范圍	制革,紡織,乳品加工,化學,機械加工,煉油,食品飲料,污水處理,纖維生產,印染,油漆,造紙
種類	溶氣氣浮機
自重	5t
品牌	核工
型號	SDHG
加工定制	是
氣浮方式	溶氣氣浮
BOD去除率	90



 一．設備概敘



     溶氣氣浮機是利用清水或部分處理后的回流水，經微氣泡發生器將空氣吸入混合，形成溶氣水，在氣浮池內減壓釋放，溶入水中的空氣以20-30μm氣泡形成析出，具有很高的表面積吸附能力，對不同濃度污水的懸浮物均可較好的去除，處理后部分清水（設計指標為20-40％，通常可采用30％），經氣浮循環工作泵，加壓進水溶氣罐中與空氣進行混合，空 氣溶解到水中，這時的溶氣效率達到80％以上。溶解在水中的空氣從水中釋放出來，形成粒徑為20-50μm的微氣泡，微氣泡同污水中的懸浮物結合，使懸浮物在污水中的比重變小，直至浮上水體表面；形成大量浮渣，再由氣浮池上安裝的鏈?zhǔn)焦文瓩C(jī)，把浮渣清除，達到處理效果。



二．主要構造說明



1、氣浮系統

     氣浮系統集進水、絮凝、分離、集水、出水于一體，與傳統氣浮設備類似，設有一個穩流室、溶氣釋放室，使處理性能更穩定，效果更優越。 穩定室：通過折板反應的原水，流速很高，若直接與溶氣水接觸，會消散微小氣泡，影響氣泡沾附絮塊效果，從而降低氣浮處理效率，若增加了穩流室，使湍流的原水動能消耗，勻速進入溶氣水釋放室，從而有力保證了去除效果。

     溶氣釋放室：溶氣釋放室與分離室于一個槽體。中間隔開，溶氣水與絮凝完畢的原水在此粘附，緩慢上升，進入氣浮分離室，保證了絮凝塊與微小氣泡的接觸空間與時間，使溶氣水的釋放率達80-100％

2、溶氣系統

     對于氣浮設備來說，溶氣系統好比是氣浮設備的“心臟”，也是氣浮設備的主要的部件，在這個階段，氣與水在泵的進口處一起吸入，經剪切加壓混合成溶氣水，氣液兩相充分混合并達到飽和,整套溶氣系統最大的含氣量達10％，且氣體的溶解度為100％，使氣體彌散時的微氣泡分布均勻，平均氣泡直徑小于30um。該溶氣系統是對傳統氣浮改進和技術創新，提高了氣浮分離效率，大大降低設備生產和運行費用。

3、刮渣機

     刮渣機的運行方式及速度直接影響到氣浮出水的水質和污泥含固率。該系統采用回轉式刮渣機，可將浮渣連續均勻地刮入浮渣槽，減少了浮渣相互碰撞的現象；另外，高度可調的刮板能更好的適應各種運行條件，降低污泥含水率。

4、控制系統

     控制系統均采用先進的電器元件（德力西或正泰），以保證設備的長期有效運行。

5、配套設備

    氣浮藥劑和加藥設備也是確保處理效果的重要因素，我們可根據用戶的需要提供配套的加藥設備和優化的組合藥劑。



三． 功能特點



1．溶氣泵邊吸水邊吸氣，泵內加壓混合、氣液溶解效率高、細微氣泡≤30um。

2．溶氣泵可取代循環泵、空壓機、溶氣罐、射流器及釋放頭等組成的復雜系統。

3．低壓運行，溶氣效率高達99％，釋放率高達99％。

4．微氣泡與懸浮顆粒的高效吸附，提高了SS的去除效果。

5．溶氣水溶解效率80-100％，比傳統溶氣氣浮效率高3倍。

6．壓力-容量曲線平坦，容易實現自動控制，易操作易維護、噪音低。



四．規格參數



型號	處理能力 (m3/h)	溶氣水量 (m3/h)	重量(T)
HGSF-5	5	1-2	2.1	6.5
HGSF-10	10	2-3	3.2	8.5
HGSF-20	20	5-7	3.6	14.7
HGSF-30	30	6-10	3.9	19.2
HGSF-50	50	15-20	5.6	41
HGSF-80	80	24-32	7.6	63
HGSF-100	100	30-35	11.5	81
HGSF-150	150	60-80	15	115
HGSF -200	200	80-100	19	160
HGSF -250	250	110-120	23	230
HGSF -300	300	120-180	26	295



五．適用范圍



造紙廢水處理及纖維回收；印染廢水處理；電鍍等含各種重金屬離子廢水處理；含油廢水處理；制革廢水處理；化工廢水處理；油漆廢水處理；食品廢水處理；酸洗磷化廢水處理；生物處理的泥、水的分離；低溫低濁度地面水處理； 市政污水、化學工業、飲料工業、煉油工業、食品工業、紡織工業、屠宰工業，乳品工業等，涉及懸浮物分離、油水分離及凈化、混凝反應絮體分離，活性污泥分離等方面的應用。

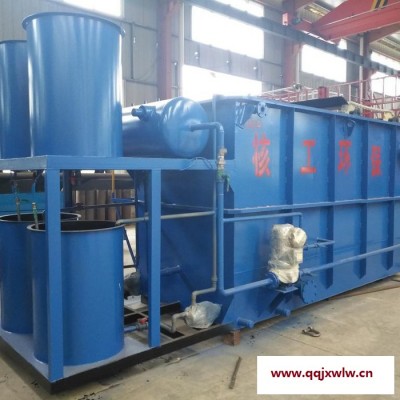

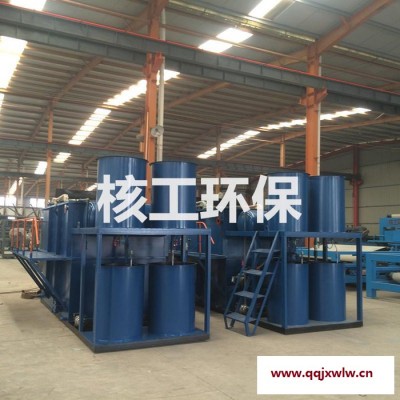

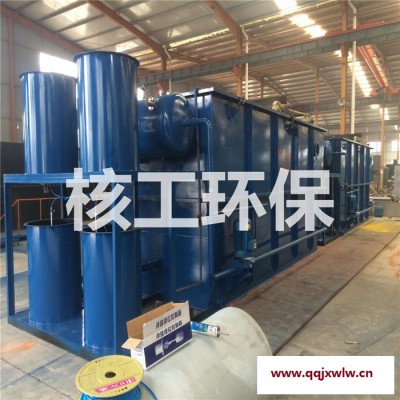

設備實拍圖

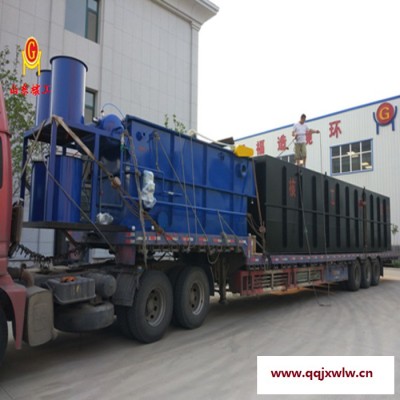

現場使用圖
