純蒸汽取樣冷凝器是設計為快捷安全的移動式冷凝器，應用于任何潔凈蒸汽、高純蒸汽或注射用水分配系統的取樣，冷卻水通過卡箍快接方式連接于現場便于提供連接的地方，整個取樣器可以用滅菌釜消毒滅菌。

【產品名稱】：316L純蒸汽取樣冷凝器、衛生級蒸汽取樣冷凝器、管殼式冷凝器等名稱。

【材質】：316L不銹鋼。

【規格】：可定做非標，管道進出口或蒸汽管道可根據管殼設計定做。

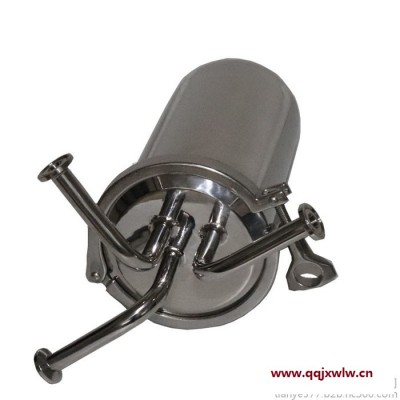

圖片上是316L不銹鋼φ108*4無縫鋼管的管殼內外鏡面拋光，蒸汽管道盤管316L不銹鋼φ12.7*2軟態無縫鋼管,進出口φ12.7mm,卡盤25.4mm，316L不銹鋼精鑄卡箍，耐高溫進口硅橡膠密封墊圈，性能更佳。

進出口均為標準卡盤接口,方便安裝和快速連接等優點。

 【應用領域】:醫藥、電子、水處理等。

原理：

取樣冷卻器適用于蒸汽動力電站及供熱設備水汽化驗，檢測水汽品質過程中的安全取樣冷卻用。鍋爐及熱力系統中的水汽大多溫度較高，因而不便于取樣，也不便于檢測，在取樣中應加以冷卻，所以要把取樣點的樣品引進取樣冷卻器中進行冷卻，一般要求保證流量在500-700mL/min時，樣品能取到30-40度以下，滿足中華人民共和國電力行業DL/T 457-91的標準，取樣的導管應采用不銹鋼管，不宜采用碳鋼管或黃銅管，以免樣品在取樣過程中將采樣介質被導管中的金屬物腐蝕污染。收集潔凈蒸汽作為實驗室分析使用。

汽水取樣冷卻器適用于溫度較高的液體和汽體等介質取樣，取樣冷卻器采用螺旋管式(俗稱：蛇形盤管式)表面冷卻結構。取樣導管均采用耐用、抗腐蝕、不污染采集樣品的**不銹鋼管,避免了樣品在取樣過程中被導管中的金屬腐蝕物污染。該產品具有結構緊湊、傳熱效率高、清洗方便、使用壽命長等優點

參數參考：

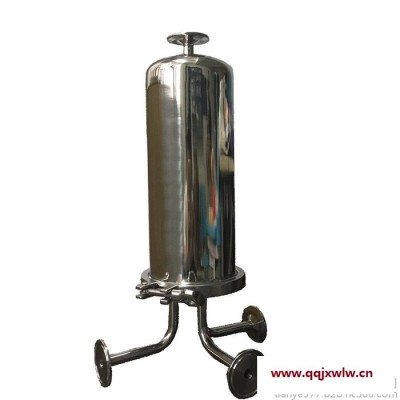

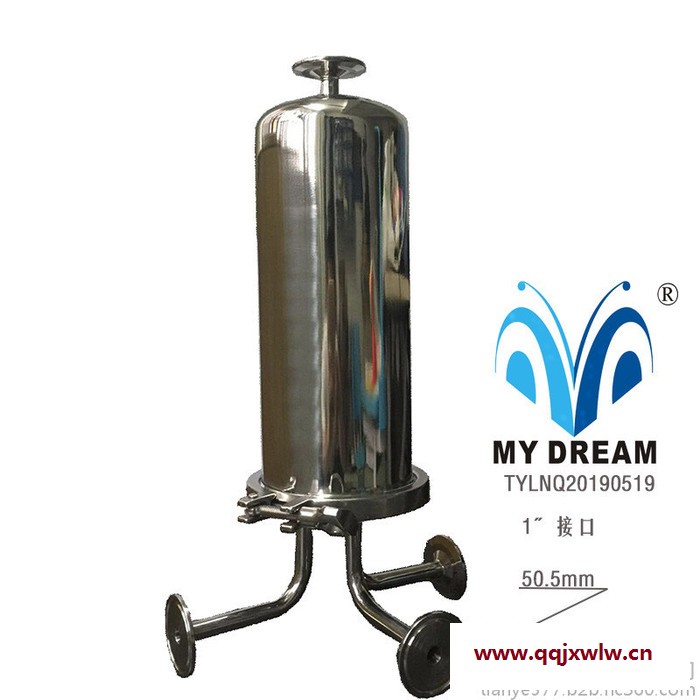

外部連接方式；25.4mm or  50.5mm卡箍式連接

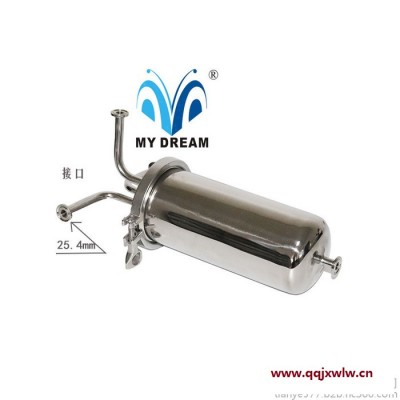

冷卻水連接頭和蒸汽進出口： 1 / 2“卡盤（卡盤外25.4mm，管12.7mm）

線圈的設計壓力115帕（215 psig）/ 198°C（388°F）

外殼的設計壓力110帕（145 psig）和1000℃（212°F）

能力（近似）*蒸汽160毫升 /分鐘
