一、       精度描述及輸入電源要求

1．輸入電源：14-36VDC

2．精度：+/- 0.5% FSO

3．重復性：+/- 0.2%FSO

4．過壓：**大2倍于正常量程范圍或者35000PSi中較小者

二、       安裝前注意事項

1.傳感器的安裝

傳感器的膜片是**容易損壞的部位，在安裝之前請不要隨意脫落其保護帽，同時在安裝時要注意保護傳感器的膜片。安裝孔的加工要根據安裝孔尺寸圖及尺寸表的技術要求加工，避免因安裝孔不標準引起的膜片擦傷影響傳感器正常工作。

2.傳感器的拆除

安裝時要保證安裝孔內沒有遺留的金屬異物或塑料，在清理擠出機之前應將所有的傳感器從機器上拆下。只有當聚合物成灼熱的70-80℃熔融狀態下才能拆下傳感器，拆下后立即用軟布將傳感器探頭膜片擦凈。同時可以提供安裝孔的專用清潔工具來清理殘留在孔內的物料以方便下次安裝。

3.關于啟動

設備啟動前要保證充分的加熱和熔化時間，以確保擠出機械工作前傳感器的膜片部位的所有物料都處于熔化狀態。

4.安裝位置

傳感器的探頭部分可耐高溫，但是外殼耐溫需在80℃以下，所以在安裝使用過程中一定要注意將安裝好的傳感器外殼部分固定在室溫環境中。外殼與高溫區域隔離有利于提高傳感器的測量精度和使用壽命。

5.過載影響

在實際壓力控制過程之中**在額定壓力之內，雖然傳感器有一定的過載能力，但長時間的過載將影響傳感器的測量精度和使用壽命。

6.傳感器的電氣連接

在電氣連接過程中，變送器的信號輸出連接電纜必須單獨通過布線槽進行連接，避免現場的干擾。

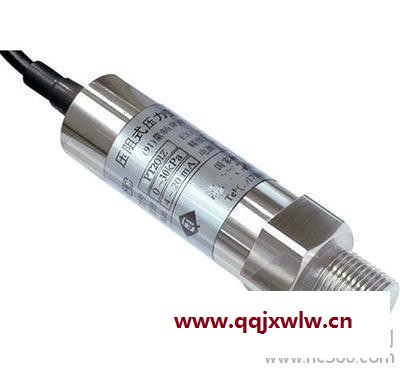

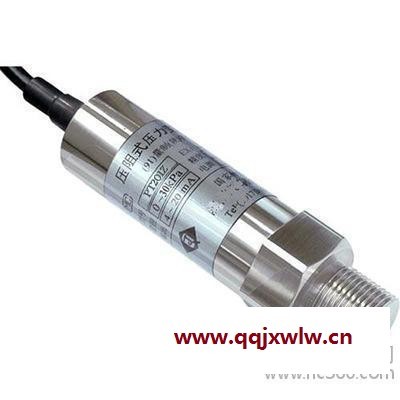

PT201Z采用進口的壓力敏感元件結合先進的工藝制作而成。壓力介質直接作用的不銹鋼膜片上制作了組成合金薄膜應變單元，該合金材料以分子形式在彈性體上淀積成薄膜應變電阻，薄膜電阻與彈性體以分子鍵合“融”為一體，可長期在-40～150℃工作溫度下穩定工作。

生產過程中傳感器經過了嚴格的高、低溫循環，經過了2000次的疲勞處理。產品具有準確度高，工作溫度范圍寬，溫漂小，
高穩定，高穩定，抗振動，抗沖擊，抗輻射的工作特點。使用激光焊（電子束焊等）。元件與不銹鋼
壓力接頭焊為一體。，能在各種惡劣環境下長期穩定的工作。


廣泛應用于航空、航天、交通、水利、電力、工程機械、汽車制造、船舶制造、石油化工、冶金制造、醫療設備、食品
加工等多種自控和測量行業。
主要技術參數
量 程: 0～1.6 (MPa)
綜合精度: 0.1%FS、0.2%FS、0.5%FS

輸出信號:
1.0/1.5/2mV/V
輸出阻抗：3.5KΩ±500Ω
供電電壓: 10DCV(6～12DCV)
介質溫度: -40～150℃
環境溫度: 常溫(-20～150℃)
外     形:M10×Φ19×52
絕緣電阻: 大于2000MΩ (100VDC)
密封等級: IP65
長期穩定性能: 0.1%FS/年
振動影響: 在機械振動頻率20Hz～1000Hz內，輸出變化小于0.1%FS

電氣接口: 高溫引出線

機械連接: M10×1、M12×1
，其它螺紋可依據客戶要求設計
