電源	220V
類型	便攜式安全儀器
品牌	賽思特
型號	傳感器開關壓力檢測設備
加工定制	是

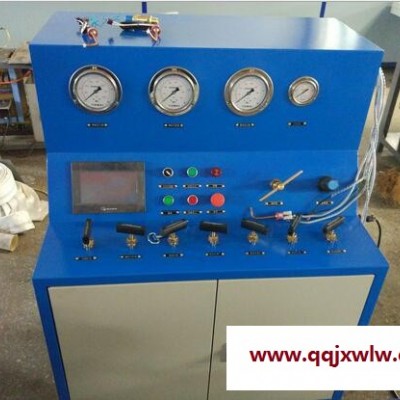

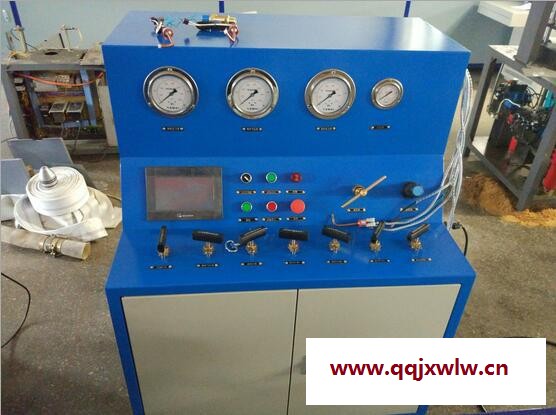

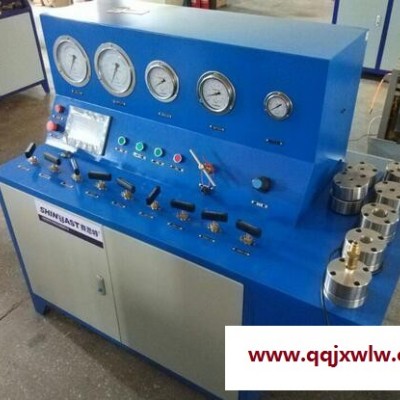

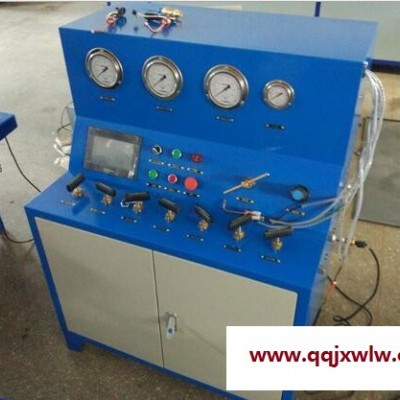

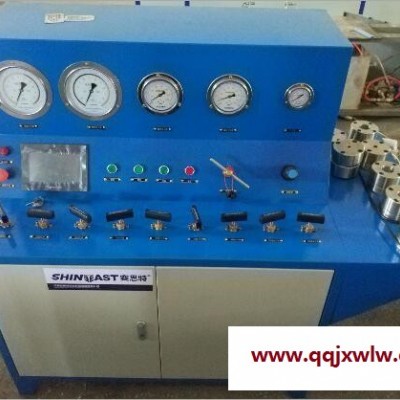

空調上小型安全閥壓力檢測設備、傳感器開關信號壓力檢測設備



格力空調


1、設備噴涂顏色要求，要區分設備操作區，儀表顯示區域顏色；

2、操作面板上配備急停開關、報警器、啟動開關、各類高壓針閥、球閥；空氣開關（采用施耐德品牌帶漏電保護）；

3、電控部分配備 PLC（型號：西門子 PLC S7-1200 CPU 1221C ACDCRly 配 6 組 AD，注意：被測產品（壓力傳感器）需要單獨提供有 4 組 AD 采集端口）整個系統需要 AI,AO,AD 信號根據實際需求確定。24V 開關電源(50W,電流 2.0A，品牌，臺灣明緯)，5V 穩壓電源（35w 電流 2.0A，品牌，臺灣明緯），觸摸品型號：（MCGS TPC 7062ti,DC24 V 供電，由供方與需方共同確定為準）；所有電控部分的接線（包含：220V 供電電源，從空開到 PLC，PLC 輸入輸出信號，

觸摸屏供電，觸摸屏與 PLC 通信部分、電磁閥控制、壓力傳感器與 PLC 接線、壓力開關輸出信號與 PLC 接線、壓力傳感器輸出電壓與 PLC 接線，報警及急停部分）需要按設計方案接好，并配有線標，PLC 輸出需要外接輔助繼電器程序由供方進行編寫。所有PLC模塊和電氣電路品牌型號以供需雙方實際商議為主。

4、精密壓力表（0.4 級，0-6mpa）全部采用耐震壓力表、壓力傳感器（0.5%級，

0-6mpa）品牌國優；
壓力開關：需要四組 AI信號

5、涉及壓力開關的連接配件布局需要符合員工操作，不能相互干澀；壓力開關按我司提供的圖紙進行加工連接緊固件與操作平臺固定方式盡可能簡單，易換。（轉接盤與轉接頭需要每種型號各配 2 套，同時壓力開關的插片連接線需要設計固定夾具，每種都需要配備 1 個堵頭）；
6、目前壓力開關定夾具圖紙?zhí)峁┑氖?1 種接口（管路連接按我司提供圖紙進行設計），后續會增加其他接口類型，壓力開關與測試臺面連接接頭可以根據需求任意擴展。（注意：插片信號需要設計一個轉接方式，將信號連接至 PLC 輸入端）；



壓力傳感器：（由于是依次測試 4 組或兩兩測試，每個傳感器需要 1 組，共需要

4 組 AD）：
7、壓力傳感器需要穩壓電源（DC 5v2.0A），壓力傳感器接線為三針排線，壓力傳感的具體供電方式及輸出按圖紙進行；







端子連接（需要設計一個快接接頭，端子由需方提供）



8、涉及壓力傳感器的連接配件布局需要符合員工操作，不能相互干澀；壓力傳
感器按我司提供的圖紙進行加工連接緊固件與操作平臺固定方式盡可能簡單，易換。（轉接盤與轉接頭需要每種型號各配 1 套，每種都需要另外加配 1 個堵頭）；

9、目前壓力傳感器固定夾具圖紙?zhí)峁┑氖?1 種接口（螺紋連接按我司提供圖紙進行設計），后續會增加其他接口類型，壓力傳感器與測試臺面連接接頭可以根據需求任意擴展。（注意：壓力傳感器接線需要到 PLC 對應 AD 接口）接線端子需要設計一個轉接方式，將信號連接至 PLC 輸入端）；

10、系統需要配備強制卸荷開關（手動和自動方式），按設計方案在儲氣罐與測試末端各有一個控制卸荷口；

公司生產的主要產品有氣動增壓泵（氣體/液體/冷媒）、氣瓶檢測設備（車載CNG鋼瓶/低溫絕熱鋼瓶/無縫鋼瓶/消防氣瓶/呼吸氣瓶/液化氣鋼瓶）、氣動增壓系統設備、爆破耐壓試驗臺、壓力脈沖試驗臺、外測法水壓試驗機、氣密性測試設備、汽車油改氣檢測設備、安全閥校驗臺、液壓脹管機、高壓穩壓設備、中高壓增壓機、礦山開采設備、CO2充裝設備、壓力和流量測試設備等各種非標流體控制系統設備。如需方案或了解詳情可致電15550403444或QQ1873283323咨詢。
