管式液體分布器 升氣管液體分布器 排管式液體分布器 噴射式液體分布器 精填牌金達萊

     管式液體分布器的應用場合為如果分布器周圍需要較大的氣體流動自由截面（大于50%）、以防局部液泛發生時，可采用管式分布器。這種分布器由各種形狀的開孔管制成，其結構簡單、阻力較小和制造安裝容易。產品分單管式液體分布器、蜘蛛網型管式分布器、集流管式分布器（也稱枝管式分布器、多孔排管式分布器）、螺旋管式噴淋器。有重力式和壓力式兩種形式，但其液體流出方式均為孔流式。重力型管式液體分布器有排管式液體分布器和雙層排管式液體分布器。

      排管式液體分布器是由進液口液位管、液體分配管、布液管組成封閉式液體分布器。進液口呈漏斗形，內置由金屬絲網制成的過濾器，以防止固體雜質進入液體分布器。液位管、液體分配管可用圓管或方形管制成。布液管用圓管制成，底部打孔以將液體分布到填料上端。這種分布器**大的優點是塔受風載荷搖動時液體不會濺出，同時液位管中的液位較高（一般不得低于50mm），故安裝水平度誤差不會對小孔流出液體有較大影響，因而可以達到較高的分布質量。由于分布點密度具有方向性（即布液孔底部小孔孔距可以很小，而布液管之間距離又不能太小），所以特別適合與板紋規整填料配套使用。這種分布器多用于中等以下液體負荷及無污染物進入的填料塔中，多用作塔頂回流液體分布器，在負壓蒸餾及絲網波紋填料塔中，由于液體負荷小經常得到應用。

       排管式液體分布器的定位及安裝：由于排管式分布器與規整填料塔配套使用，故將其置于規整填料的床層固定柵板上用壓板或卡子固定。由于分布器上小孔非幾何均勻分布，故分布器布液管、床層固定柵板及其下面一盤填料的波紋片相對位置需要安排合理。即固定柵板用壓緊每一片填料片，使其不能松動并使布液管合理分布液體。在設計時必須同時考慮。一般情況下，布液管與填料片垂直安裝，但有時旋轉45度更為合理。布液管距填料上端的尺寸，視具體情況而定，一般為50mm左右。

      雙層排管式液體分布器是由于填料塔的操作彈性取決于液體分布器的操作彈性，所以有時要法度液體分布器具有較大的操作彈性。因為分布的液體數量與液位管高度的平方根成正比，故依靠液位管高度的變化不能大范圍地改變操作彈性。因而將排管式液體分布器設計成雙層，它的特點是液體分配管為雙層，每層都有一排布液管，液位管為套筒式，內管與下層液體分配管及下層布液管相通，而外管與上層分配管及上層布液管相通。當液體進入內液位管時， 下層布液管則有液體自分布孔流出，隨著內液位管液面的上升，下層布液管流出的液體逐漸增加，當液位上升到高出內液位管上沿時，多余的液體流向外液位管，這時上層布液孔開始有液體流出，若液體流量繼續增加，則外液位管液位增加，上層布液孔會有更多的液體流出，因而達到了噴淋密度加大的目的。這種雙層排管式液體分布器的**大操作彈性可達1：8.為了避開不穩定點，可以調節液量使其超過不穩定點，或可少許減少液量，使內液位管液位降低，維持穩定操作。

      壓力型管式分布器是靠泵的壓頭或高液位通過管道與分布器連接，將液體直接送到填料上。根據管的安排方式有排管式和環管式兩種。這種分布器常用于填料萃取塔中，吸收塔及冷卻塔也可使用。但精餾塔一般不使用這種分布器。其優點是結構簡單，易于安裝。占用空間小，適用于帶有壓力（35-135KPa）的液體進料，其操作彈性為1：3.因為過高的液量可造成霧沫夾帶，而過低的液量分布不均勻。一般情況下，噴淋密度不大于10m3(m2.h)。

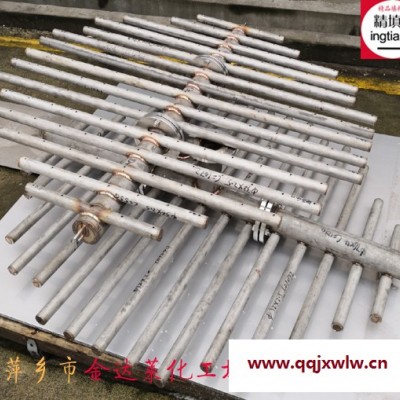

我公司加工的304材質排管式液體管式分布器

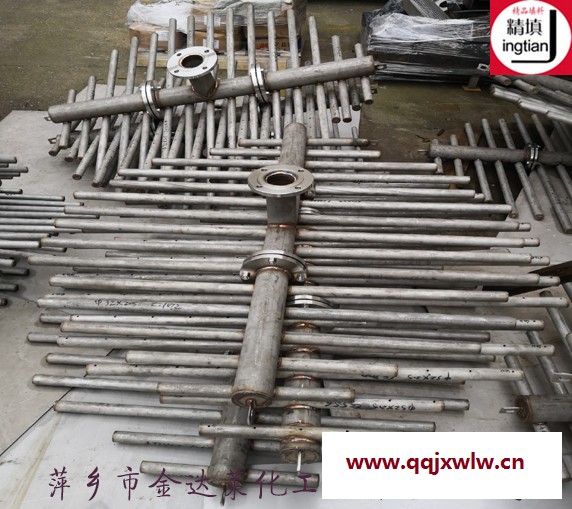

不銹鋼316L排管式分布器生產現場

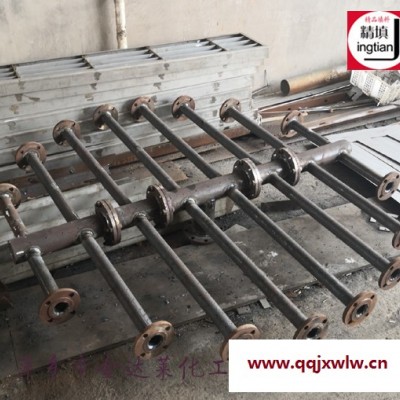

碳鋼Q345管式液體分布器

我公司生產的各種管式液體分布器及盤管式液體分布器
